基于改进粒子群算法的混合储能系统容量优化

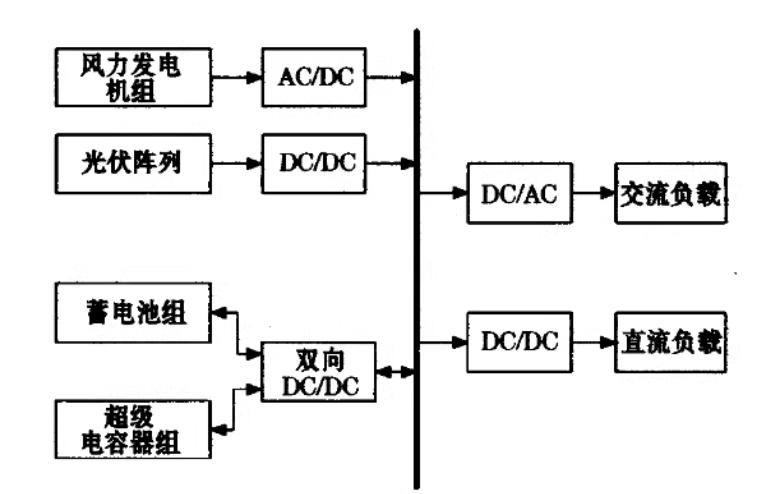

利用蓄电池和超级电容器作为风光互补系统混合储能装置,以其全生命周期费用最小为目标,以系统的缺电率等运行指标为约束条件,建立了一种混合储能系统容量优化配置模型。
包含对应文献,可对照学习
基于 改进粒子群优化算法(Improved Particle Swarm Optimization, IPSO) 的混合储能系统容量优化 MATLAB 实现。该代码适用于优化混合储能系统(如电池和超级电容器)的容量配置,以最小化总成本并满足系统的性能要求。
—
程序说明
-
问题背景:
- 混合储能系统通常由两种或多种储能设备组成(如锂电池和超级电容器)。
- 优化目标是确定每种储能设备的最佳容量配置,在满足性能约束的前提下,最小化总成本。
-
改进粒子群算法(IPSO):
- 在标准粒子群算法的基础上引入了动态惯性权重和自适应学习因子,以提高收敛速度和全局搜索能力。
-
目标函数:
- 总成本包括初始投资成本、运行维护成本等。
- 约束条件包括功率平衡、储能容量限制、荷电状态(SOC)范围等。
-
适用场景:
- 微电网中的混合储能容量优化。
- 可再生能源发电系统的储能配置优化。
—
MATLAB 代码
% 基于改进粒子群算法 (IPSO) 的混合储能系统容量优化
clc;
clear;
%% 参数定义
numParticles = 50; % 粒子数量
maxIter = 100; % 最大迭代次数
dim = 2; % 决策变量维度(电池容量、超级电容器容量)
lb = [10, 5]; % 下界(单位:kWh)
ub = [100, 50]; % 上界(单位:kWh)
% 成本参数
batteryCostPerKWh = 500; % 电池单位容量成本 ($/kWh)
supercapacitorCostPerKWh = 200; % 超级电容器单位容量成本 ($/kWh)
% 系统需求
totalEnergyDemand = 80; % 总能量需求 (kWh)
batteryEfficiency = 0.9; % 电池效率
supercapacitorEfficiency = 0.95; % 超级电容器效率
% 改进 PSO 参数
w_max = 0.9; % 最大惯性权重
w_min = 0.4; % 最小惯性权重
c1_initial = 2.5; % 初始认知因子
c2_initial = 0.5; % 初始社会因子
c1_final = 0.5; % 最终认知因子
c2_final = 2.5; % 最终社会因子
%% 初始化粒子群
positions = rand(numParticles, dim) .* (ub - lb) + lb; % 粒子位置
velocities = zeros(numParticles, dim); % 粒子速度
pBest = positions; % 个体最优解
pBestFitness = inf(numParticles, 1); % 个体最优适应度
gBest = zeros(1, dim); % 全局最优解
gBestFitness = inf; % 全局最优适应度
%% 主循环
for iter = 1:maxIter
% 动态调整惯性权重和学习因子
w = w_max - (w_max - w_min) * (iter / maxIter);
c1 = c1_initial + (c1_final - c1_initial) * (iter / maxIter);
c2 = c2_initial + (c2_final - c2_initial) * (iter / maxIter);
for i = 1:numParticles
% 计算适应度值
fitness = objectiveFunction(positions(i, :), batteryCostPerKWh, supercapacitorCostPerKWh, ...
totalEnergyDemand, batteryEfficiency, supercapacitorEfficiency);
% 更新个体最优解
if fitness < pBestFitness(i)
pBestFitness(i) = fitness;
pBest(i, :) = positions(i, :);
end
% 更新全局最优解
if fitness < gBestFitness
gBestFitness = fitness;
gBest = positions(i, :);
end
end
% 更新粒子速度和位置
for i = 1:numParticles
r1 = rand();
r2 = rand();
velocities(i, :) = w * velocities(i, :) ...
+ c1 * r1 .* (pBest(i, :) - positions(i, :)) ...
+ c2 * r2 .* (gBest - positions(i, :));
positions(i, :) = positions(i, :) + velocities(i, :);
% 边界处理
positions(i, :) = max(min(positions(i, :), ub), lb);
end
% 输出当前最优解
fprintf('迭代 %d: 最优适应度 = %.4f, 最优解 = [%.4f, %.4f]\n', ...
iter, gBestFitness, gBest(1), gBest(2));
end
%% 输出结果
disp('最优解:');
disp(gBest);
disp('最优适应度:');
disp(gBestFitness);
%% 目标函数
function f = objectiveFunction(x, batteryCostPerKWh, supercapacitorCostPerKWh, ...
totalEnergyDemand, batteryEfficiency, supercapacitorEfficiency)
% x(1): 电池容量 (kWh)
% x(2): 超级电容器容量 (kWh)
% 总成本
cost = x(1) * batteryCostPerKWh + x(2) * supercapacitorCostPerKWh;
% 性能约束
actualEnergySupply = x(1) * batteryEfficiency + x(2) * supercapacitorEfficiency;
penalty = max(0, totalEnergyDemand - actualEnergySupply) * 1e6; % 如果不满足需求,施加惩罚
% 目标函数
f = cost + penalty;
end
—
代码说明
-
参数定义:
- 定义了储能设备的成本参数、系统需求以及优化变量的上下界。
- 使用动态惯性权重和自适应学习因子改进标准粒子群算法。
-
目标函数:
- 包括总成本计算和性能约束(如能量需求满足)。
- 如果不满足性能约束,则施加高额惩罚。
-
主循环:
- 每次迭代更新粒子的速度和位置。
- 动态调整惯性权重和学习因子,以平衡全局搜索和局部搜索。
-
输出与可视化:
- 输出每次迭代的最优解及其适应度值。
- 最终输出全局最优解及其对应的目标函数值。
示例输出
运行代码后,将显示如下内容:
- 每次迭代的最优适应度值和最优解。
- 最终的最优解(电池容量和超级电容器容量)。
- 最优适应度值(总成本)。
注意事项
-
扩展性:
- 可以加入更多的储能设备类型(如飞轮储能)。
- 支持多时段优化(考虑时间序列的负荷需求)。
-
参数调整:
- 调整粒子数量、最大迭代次数和边界范围以适应具体问题。
-
实际应用:
- 替换示例数据为实际储能系统的需求数据(如光伏发电、负荷曲线等)。
- 应用于微电网或可再生能源发电系统的储能容量优化。
