模型包括整车二自由度模型，eps模型，上下转向柱模型，包括建模方程，整车参数，匹配计算，模型，使用说明
电动助力转向系统控制系统
电动助力转向系统被控系统
逻辑门限值控制算法
控制策略
软件在环仿真测试

MATLAB/Simulink汽车电动助力转向（EPS）系统模型文档

1. 系统概述

本项目包含基于MATLAB/Simulink的完整电动助力转向(EPS)系统模型，包括：

• 整车二自由度动力学模型
• EPS执行机构模型
• 转向柱传动模型
• 控制系统设计
• 基于逻辑门限值的控制策略
• 模型验证与仿真测试

2. 系统建模

2.1 整车二自由度模型

2.1.1 运动方程

整车二自由度模型描述车辆的横摆运动和侧向运动：

m*(v' + u*r) = Fyf + Fyr
Iz*r' = a*Fyf - b*Fyr

其中：

• m: 车辆质量 (kg)
• v: 侧向速度 (m/s)
• u: 纵向速度 (m/s)
• r: 横摆角速度 (rad/s)
• Fyf, Fyr: 前后轮侧向力 (N)
• Iz: 绕z轴转动惯量 (kg·m²)
• a: 前轮距质心距离 (m)
• b: 后轮距质心距离 (m)

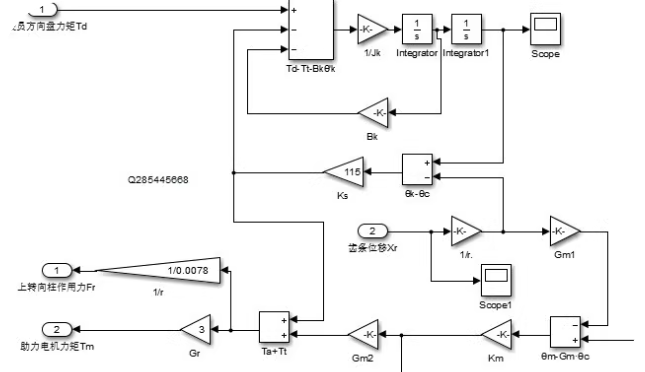

2.2 EPS执行机构模型

EPS系统执行机构的动力学方程：

J_m * θ_m'' + B_m * θ_m' = K_t * I_a - T_out * N_g
V_a = R_a * I_a + L_a * I_a' + K_b * θ_m'
T_assist = K_motor * θ_m_error + B_damper * θ_m_error'

其中：

• J_m: 电机转动惯量
• θ_m: 电机转角
• B_m: 电机阻尼系数
• K_t: 电机扭矩常数
• I_a: 电枢电流
• T_out: 输出扭矩
• N_g: 减速比
• V_a: 电枢电压
• R_a: 电枢电阻
• L_a: 电感
• K_b: 反电动势常数
• T_assist: 助力扭矩
• K_motor: 助力刚度系数
• B_damper: 阻尼系数

2.3 转向柱传动模型

转向柱模型包括扭转刚度和阻尼特性：

T_handwheel = T_input + K_stiffness * (θ_column_upper - θ_column_lower) + B_damping * (θ_column_upper' - θ_column_lower')

其中：

• T_handwheel: 方向盘扭矩
• T_input: 输入扭矩
• K_stiffness: 扭转刚度系数
• B_damping: 扭转阻尼系数
• θ_column_upper: 上转向柱角度
• θ_column_lower: 下转向柱角度

3. 整车参数

参数	符号	数值	单位
车辆质量	m	1500	kg
绕z轴转动惯量	Iz	2700	kg·m²
前轮距质心距离	a	1.2	m
后轮距质心距离	b	1.4	m
轮距	t	1.5	m
转向系统传动比	i_s	20	-
轮胎侧偏刚度(前)	C_f	150000	N/rad
轮胎侧偏刚度(后)	C_r	180000	N/rad
电机转动惯量	J_m	0.05	kg·m²
电机阻尼系数	B_m	0.1	N·m·s/rad
电机扭矩常数	K_t	0.5	N·m/A
电枢电阻	R_a	0.5	Ω
电感	L_a	0.01	H
反电动势常数	K_b	0.5	V·s/rad
减速比	N_g	50	-
助力刚度系数	K_motor	3	N·m/rad
阻尼系数	B_damper	0.5	N·m·s/rad
扭转刚度系数	K_stiffness	500	N·m/rad
扭转阻尼系数	B_damping	10	N·m·s/rad

4. 控制系统设计

4.1 控制策略 - 逻辑门限值控制算法

逻辑门限值控制是一种常用在EPS系统中的控制方法，其基本原理是根据车速和方向盘扭矩来决定助力大小。

4.1.1 控制逻辑

1. 扭矩检测：通过扭矩传感器检测方向盘扭矩
2. 车速输入：获取当前车辆速度
3. 助力计算：
   • 当车速低于低速门限值时，提供最大助力
   • 当车速高于高速门限值时，提供最小助力
   • 在中间速度范围内，按线性或非线性规律减少助力
4. 方向判断：根据扭矩方向确定助力方向

4.1.2 助力特性曲线

function [assist_torque] = assist_control(hand_torque, vehicle_speed)
    % 参数设置
    low_speed = 10;       % 低速门限(km/h)
    high_speed = 60;      % 高速门限(km/h)
    max_assist = 3;       % 最大助力(Nm)
    min_assist = 0.5;     % 最小助力(Nm)

    % 归一化处理
    normalized_torque = abs(hand_torque) / 5;  % 假设最大手力矩为5Nm

    % 计算助力增益
    if vehicle_speed <= low_speed
        gain = 1;
    elseif vehicle_speed >= high_speed
        gain = 0;
    else
        gain = 1 - (vehicle_speed - low_speed) / (high_speed - low_speed);
    end

    % 计算最终助力
    assist_torque = (min_assist + (max_assist - min_assist) * normalized_torque * gain) ...
                    * sign(hand_torque);
end

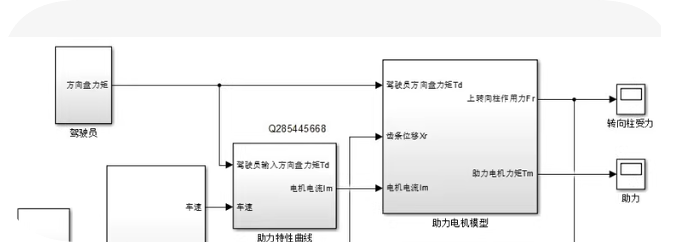

5. Simulink模型结构

整个Simulink模型由以下几个主要部分组成：

1. 驾驶员模型：模拟方向盘输入
2. EPS控制系统：实现上述控制算法
3. EPS执行机构模型：电机、减速机构等
4. 整车动力学模型：二自由度车辆模型
5. 轮胎模型：简化轮胎-地面相互作用
6. 传感器模块：模拟各种传感器信号
7. 可视化模块：显示关键变量

6. 模型匹配计算

6.1 助力特性匹配

助力特性需要与整车参数匹配，确保在不同车速下提供合适的转向助力：

Assist Ratio = (Max Hand Wheel Torque at Parking) / (Max Assist Torque)

通常选择助力比在3:1到5:1之间，以保证良好的"路感"和轻便性。

6.2 电机选型计算

电机功率需求计算：

P_motor = (T_assist_max * ω_motor) / η

其中：

• T_assist_max: 最大助力扭矩
• ω_motor: 电机角速度
• η: 传动效率

7. 使用说明

7.1 模型运行步骤

1. 打开MATLAB并设置工作目录
2. 加载eps_model.slx文件
3. 检查并配置仿真参数（步长、仿真时间等）
4. 设置初始条件和输入信号
5. 点击"Run"按钮开始仿真
6. 观察Scope或使用To Workspace模块记录数据

7.2 参数调整建议

• 对于不同的整车质量，需调整轮胎侧偏刚度和电机参数
• 不同的转向系统传动比会影响助力特性，需重新调整控制参数
• 实际应用中应考虑更多非线性因素如摩擦、间隙等

8. 软件在环仿真测试(SIL)

8.1 测试场景设计

1. 静态助力测试：固定车速，变化方向盘扭矩
2. 动态响应测试：阶跃方向盘输入，观察响应
3. 车速相关测试：不同车速下的助力效果
4. 正弦扫频测试：评估系统频率响应特性
5. 极限工况测试：高速急转向等极端情况

8.2 测试代码示例

% 初始化测试参数
test_duration = 10;         % 测试时长(s)
sample_time = 0.01;         % 采样时间(s)
time = 0:sample_time:test_duration;

% 定义测试输入信号
steering_angle_input = zeros(size(time));
vehicle_speed_input = 30 * ones(size(time));  % 恒定车速30km/h

% 在某个时间段施加方向盘扭矩
for i = 1:length(time)
    if time(i) >= 2 && time(i) <= 5
        steering_angle_input(i) = 2 * sin(2*pi*(i-2)*sample_time);  % 2秒到5秒施加输入
    else
        steering_angle_input(i) = 0;
    end
end

% 存储原始参数
original_params = get_param('eps_model', 'ObjectParameters');

% 设置快速仿真模式
set_param('eps_model', 'SimulationMode', 'rapid');

% 创建测试循环
for test_case = 1:length(time)
    % 设置输入
    assignin('base', 'handwheel_angle', steering_angle_input(test_case));
    assignin('base', 'vehicle_speed', vehicle_speed_input(test_case));

    % 运行仿真
    sim('eps_model');

    % 存储结果
    results.time(test_case) = time(test_case);
    results.assist_torque(test_case) = out.assistTorque;
    results.handwheel_torque(test_case) = out.handwheelTorque;
    results.actual_angle(test_case) = out.steeringAngle;
end

% 恢复原始参数
set_param('eps_model', original_params);

% 结果分析
figure;
subplot(2,1,1);
plot(results.time, results.assist_torque, 'b', ...
     results.time, results.handwheel_torque, 'r');
legend('Assist Torque', 'Handwheel Torque');
xlabel('Time (s)');
ylabel('Torque (Nm)');
title('Steering Torque Response');

subplot(2,1,2);
plot(results.time, results.actual_angle);
xlabel('Time (s)');
ylabel('Steering Angle (rad)');
title('Steering Angle Response');

9. 总结

本项目提供了一个完整的EPS系统建模与控制方案，包含了从机械系统建模到电子控制系统的完整设计。模型可以用于研究EPS系统性能、优化控制算法以及进行软件在环测试。实际应用中可能需要进一步考虑更复杂的整车动力学模型、轮胎模型以及更高级的控制算法（如PID控制、模糊控制、自适应控制等）。

。

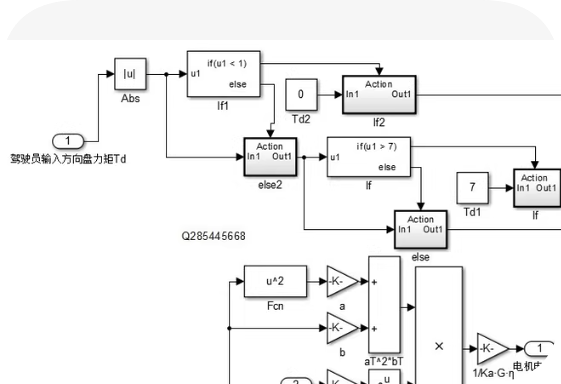

MATLAB 脚本实现

function [motor_current] = eps_control_system(Td)
    % 输入参数：Td - 驾驶员输入方向盘力矩

    % 计算绝对值
    u1 = abs(Td);

    % 判断u1是否小于1
    if u1 < 1
        Td2 = 0;
    else
        Td2 = u1;
    end

    % 判断u1是否大于7
    if u1 > 7
        Td1 = 7;
    else
        Td1 = u1;
    end

    % 计算电机电流
    a = 1; % 假设a的值为1，实际应用中需要根据具体情况进行调整
    b = 1; % 假设b的值为1，实际应用中需要根据具体情况进行调整
    K = 1; % 假设K的值为1，实际应用中需要根据具体情况进行调整
    Ka = 1; % 假设Ka的值为1，实际应用中需要根据具体情况进行调整
    G_eta = 1; % 假设G_eta的值为1，实际应用中需要根据具体情况进行调整

    % 计算中间变量
    u_squared = u1^2;
    term1 = K * (a + b) / 2;
    term2 = K * (a - b) / 2 * cos(2 * u_squared);
    term3 = K * a * Td2^2 * b * Td1;

    % 计算最终电机电流
    motor_current = (term1 + term2 + term3) / (Ka * G_eta);
end

使用说明

1. 函数定义：eps_control_system 函数接收驾驶员输入的方向盘力矩 Td 作为输入参数。
2. 计算绝对值：使用 abs 函数计算 Td 的绝对值 u1。
3. 条件判断：
   • 如果 u1 小于 1，则 Td2 设为 0；否则 Td2 等于 u1。
   • 如果 u1 大于 7，则 Td1 设为 7；否则 Td1 等于 u1。
4. 计算电机电流：
   • 定义一些常数 a, b, K, Ka, G_eta（在实际应用中需要根据具体情况调整）。
   • 计算中间变量 u_squared、term1、term2 和 term3。
   • 最终计算电机电流 motor_current。

注意事项

• 上述代码中的常数 a, b, K, Ka, G_eta 是假设值，在实际应用中需要根据EPS系统的具体参数进行调整。
