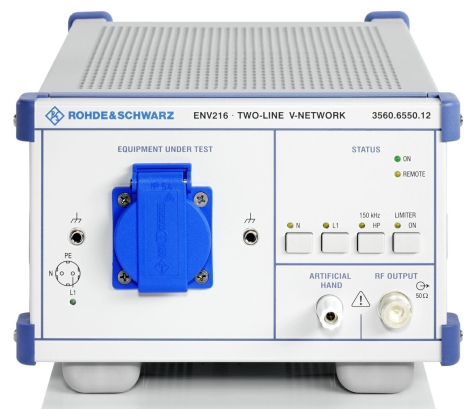

LISN介绍 ：
LISN是Line Impedance Stabilization Network的缩写，即线性阻抗稳定网络，也称人工电源网络，主要用于测量EUT沿电源线向电网发射的骚扰电压。LISN在测试频率范围内给EUT提供一个稳定的阻抗，并将EUT与电网进行干扰隔离，使EUT产生的干扰耦合到测量接收机上。
LISN工作原理：

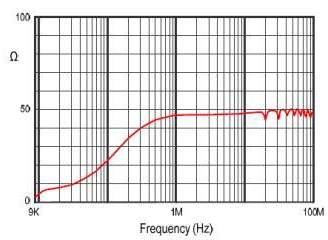

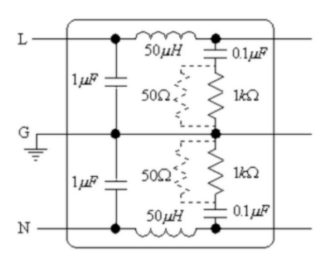

LISN内部简化电路 LISN阻抗图
LISN的工作原理如下：
由1uF电容与50uH电感构成滤波器，其作用是防止供电电源干扰传导到EUT，同时也防止EUT的干扰信号进入供电电源，从而起到隔离作用。
0.1uF电容用来隔离电源电压而防止其加到测量端，对不同的干扰频率选用不同的电容器，从而干扰信号能够耦合到测量/信号端。
LISN的主要作用：
LISN是测量EUT对电网传导干扰电压的辅助设备，它的主要作用有以下几个方面：
为50Hz/60Hz市电提供通路 。
隔离EUT工作中产生的电磁骚扰进入电网。
将EUT产生的电磁骚扰信号耦合到测量接收机。
在测试频率范围提供稳定的阻抗。（50Ω）
LISN分类及参数要求：
根据测量目的不同，分为两种基本类型：用于测量不对称电压的V型和对称电压△型。针对不同频段，不同负载情况和电网情况，实际的LISN电路形式和种类很多，在GB6113标准的附录F中已经给出一些典型电路的LISN。
50Ω/50uH+5Ω V型（使用于9KHz-150KHz）
50Ω/50uH+1Ω V型（使用于150KHz-100MHz）
50Ω/50uH V型（使用于150KHz-30MHz）
150Ω V型（使用于150KHz-30MHz）
150Ω Δ型（使用于150KHz-30MHz）
其它参数：
LISN通流和AC/DC耐压
电流负载能力和串联电压压降（<95%）
某些产品标准要求在接地点插入1.6mH感抗。
接地阻抗：ANSIC63.4标准要求LISN接地电阻≦2.5mΩ

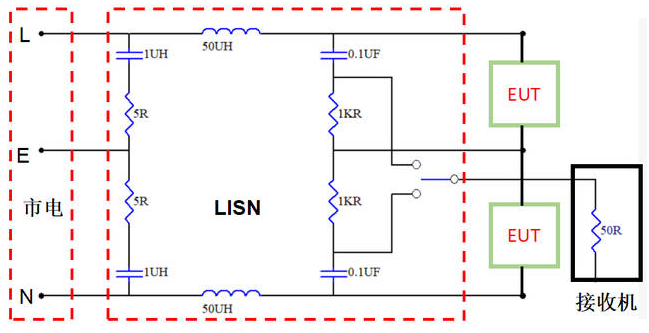

LISN电路连接原理框图：
LISN测试电路连接图示shu'biao
