基于matlab GUI 肌电信号处理 matlab源码+原始数据

基于matlab GUI 肌电信号处理 matlab源码+原始数据

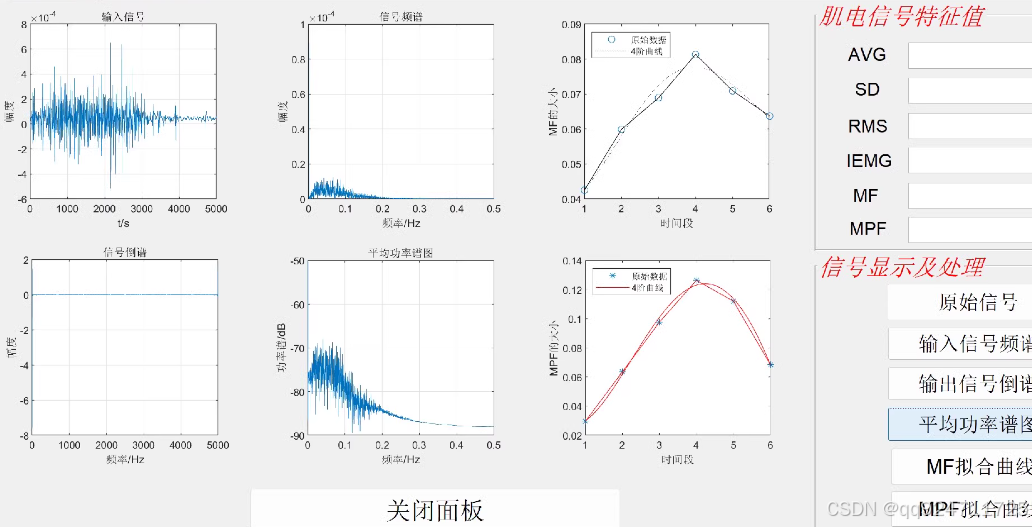

在MATLAB中使用GUI（图形用户界面）处理肌电信号（EMG）是一个很好的方式，可以直观地展示信号处理的各个步骤，并让用户与数据进行交互。以下是一个简化的示例，展示如何创建一个基本的MATLAB GUI应用程序来处理和分析肌电信号。

步骤 1: 创建GUI

首先，使用MATLAB的guide工具或编程方式创建一个简单的GUI。

使用 guide 创建 GUI

1. 在MATLAB命令窗口中输入 guide 并选择“Blank GUI (Default)”。
2. 设计你的界面布局，添加必要的控件如按钮、轴（Axes）、文本框等。
3. 保存并生成代码文件（.fig 和 .m 文件）。

步骤 2: 编写回调函数

接下来，在生成的GUI代码文件中编写回调函数来实现肌电信号的加载、预处理、特征提取和可视化等功能。

以下是简化版的示例代码，展示了如何加载和处理肌电信号，并显示结果。

function varargout = EMG_Processing(varargin)
    % EMG_ProcessING MATLAB code for EMG_Processing.fig
    %      EMG_ProcessING, by itself, creates a new EMG_ProcessING or raises the existing
    %      singleton*.
    %
    %      H = EMG_ProcessING returns the handle to a new EMG_ProcessING or the handle to
    %      the existing singleton*.
    %
    %      EMG_ProcessING('CALLBACK',hObject,eventData,handles,...) calls the local
    %      function named CALLBACK in EMG_ProcessING.M with the given input arguments.
    %
    %      EMG_ProcessING('Property','Value',...) creates a new EMG_ProcessING or raises the
    %      existing singleton*.  Starting from the left, property value pairs are
    %      applied to the GUI before EMG_ProcessING_OpeningFcn gets called.  An
    %      unrecognized property name or invalid value makes property application
    %      stop.  All inputs are passed to EMG_ProcessING_OpeningFcn via varargin.
    %
    %      *See GUI Options on GUIDE's Tools menu.  Choose "GUI allows only one
    %      instance to run (singleton)".

    % Begin initialization code - DO NOT EDIT
    gui_Singleton = 1;
    gui_State = struct('gui_Name',       mfilename, ...
                       'gui_Singleton',  gui_Singleton, ...
                       'gui_OpeningFcn', @EMG_Processing_OpeningFcn, ...
                       'gui_OutputFcn',  @EMG_Processing_OutputFcn, ...
                       'gui_LayoutFcn',  [] , ...
                       'gui_Callback',   []);
    if nargin && ischar(varargin{1})
        gui_State.gui_Callback = str2func(varargin{1});
    end

    if nargout
        [varargout{1:nargout}] = gui_mainfcn(gui_State, varargin{:});
    else
        gui_mainfcn(gui_State, varargin{:});
    end
    % End initialization code - DO NOT EDIT

    % --- Executes just before EMG_Processing is made visible.
    function EMG_Processing_OpeningFcn(hObject, eventdata, handles, varargin)
    % This function has no output args, see OutputFcn.
    % hObject    handle to figure
    % eventdata  reserved - to be defined in a future version of MATLAB
    % handles    structure with handles and user data (see GUIDATA)
    % varargin   command line arguments to EMG_Processing (see VARARGIN)

    % Choose default command line output for EMG_Processing
    handles.output = hObject;

    % Update handles structure
    guidata(hObject, handles);

    % UIWAIT makes EMG_Processing wait for user response (see UIRESUME)
    % uiwait(handles.figure1);

    % --- Outputs from this function are returned to the command line.
    function varargout = EMG_Processing_OutputFcn(hObject, eventdata, handles)
    % varargout  cell array for returning output args (see VARARGOUT);
    % hObject    handle to figure
    % eventdata  reserved - to be defined in a future version of MATLAB
    % handles    structure with handles and user data (see GUIDATA)

    varargout{1} = handles.output;

    % --- Example Callback for Load Button
    function loadButton_Callback(hObject, eventdata, handles)
    % hObject    handle to loadButton (see GCBO)
    % eventdata  reserved - to be defined in a future version of MATLAB
    % handles    structure with handles and user data (see GUIDATA)

    [file, path] = uigetfile({'*.mat'}, 'Select EMG Data File');
    if isequal(file,0)
        disp('User selected Cancel');
    else
        fullPath = fullfile(path, file);
        load(fullPath); % 假设.mat文件包含变量名为emgData的EMG信号
        handles.emgData = emgData; % 存储到handles结构体中
        plot(handles.axes1, emgData); % 显示原始信号
        title(handles.axes1, '原始肌电信号');
        guidata(hObject, handles); % 更新handles结构体
    end

    % --- Example Callback for Process Button
    function processButton_Callback(hObject, eventdata, handles)
    % hObject    handle to processButton (see GCBO)
    % eventdata  reserved - to be defined in a future version of MATLAB
    % handles    structure with handles and user data (see GUIDATA)

    if ~isfield(handles, 'emgData') || isempty(handles.emgData)
        error('请先加载EMG数据');
    end

    emgData = handles.emgData;

    % 预处理：高通滤波器去除基线漂移
    [b,a] = butter(2, 5/(fs/2), 'high'); % fs是采样频率，假设已知
    filteredEMG = filtfilt(b, a, emgData);

    % 包络检测
    envelope = abs(hilbert(filteredEMG));

    % 绘制处理后的信号
    cla(handles.axes2);
    plot(handles.axes2, envelope);
    title(handles.axes2, '处理后的肌电包络');

    % 更新handles结构体
    handles.processedEMG = envelope;
    guidata(hObject, handles);

主要功能

1. 加载信号：通过点击按钮选择并加载EMG数据文件（假设为.mat格式），并在指定的坐标轴上显示原始信号。
2. 预处理：应用高通滤波器去除基线漂移，并使用希尔伯特变换计算信号包络。
3. 结果显示：将处理后的信号包络绘制在另一个坐标轴上。

注意事项

• 确保在设计GUI时正确命名控件（如loadButton和processButton），并与相应的回调函数关联。
• 根据实际需求调整信号处理算法（例如，滤波器的设计参数）。
• 如果需要更复杂的功能（如频谱分析、特征提取等），可以在现有基础上进一步扩展。

这个示例提供了一个基础框架，可以根据具体需求进行定制和扩展。希望这能帮助你开始构建自己的肌电信号处理GUI应用！
