1.直流电机介绍

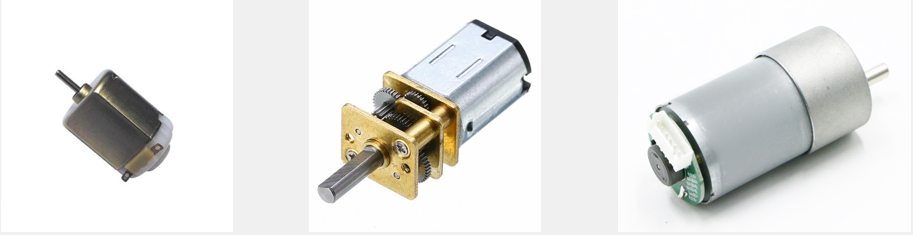

直流电机是一种将电能转换为机械能的装置。一般的直流电机有两个电极,当电极正接时,电机正转,当电极反接时,电机反转
直流电机主要由永磁体(定子)、线圈(转子)和换向器组成
除直流电机外,常见的电机还有步进电机、舵机、无刷电机、空心杯电机等
直流电机、电机匀速控制,转1毫秒停1毫秒或其他的设置;频率快就不会出现抖动,比较平缓,频率慢会出现抖动;Ton打开时间、Toff关闭时间、Ts总时间;占空比高:高电平长低电平端、占空比低:高电平短,低电平长(周期一样)
2.电机驱动电路

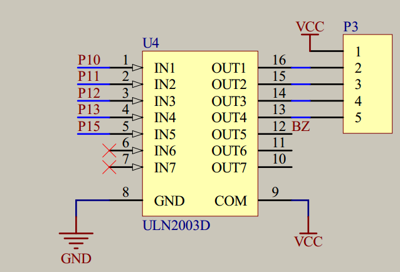

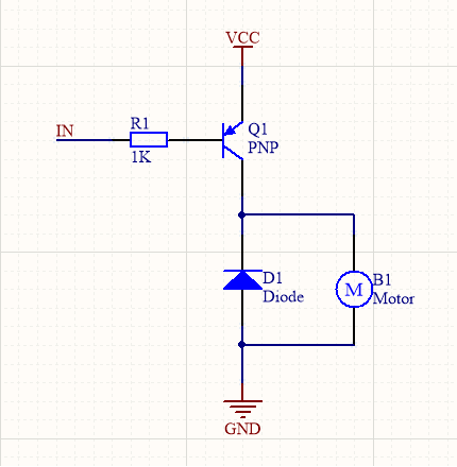

大功率器件直接驱动

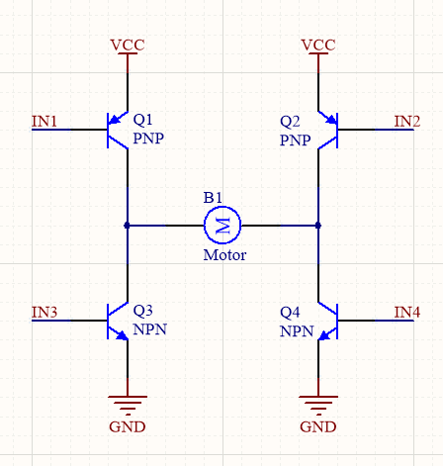

H桥驱动
3.PWM介绍:
PWM(Pulse Width Modulation)即脉冲宽度调制,在具有惯性的系统中,可以通过对一系列脉冲的宽度进行调制,来等效地获得所需要的模拟参量,常应用于电机控速、开关电源等领域

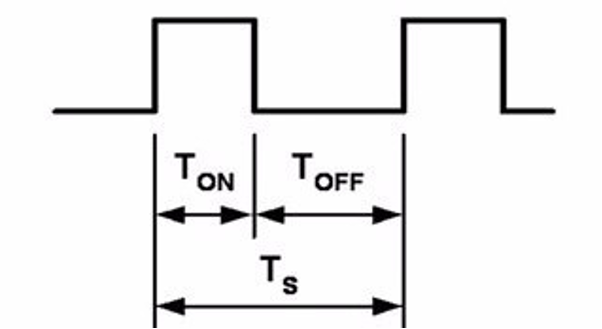

PWM重要参数: 频率 = 1 / TS 占空比 = TON / TS 精度 = 占空比变化步距
意思就是,我们如果要高速,就让他先转5ms(不一定但要比停的时间久),然后停1ms;如果要低速,就让他转1ms(不一定但要比停的时间短),然后停5ms;停的期间由于惯性,电机不会立即停下来
4.产生PWM方法
不断的输入高电平低电平,达到PWM的效果

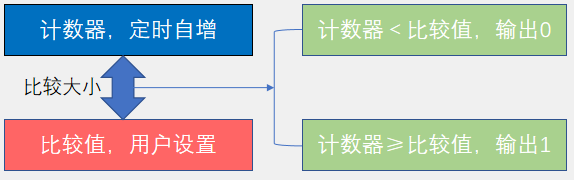

模型结构

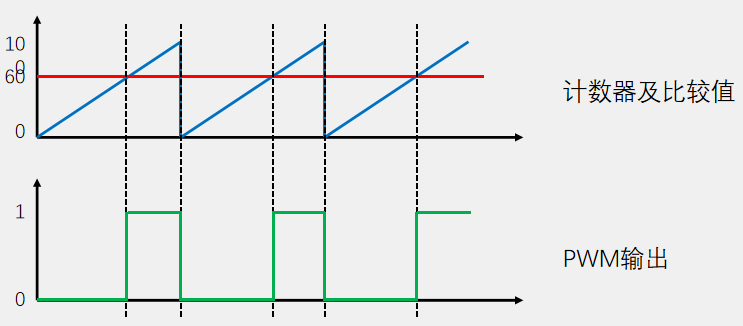

波形
5.LED呼吸灯代码
这个代码是为了能直观感受,通过翻转I/O口,让LED亮灭亮灭,然后高速运行,最后让亮度稳定在一个固定值上
LED呼吸灯思路:
P2口为控制LED,0亮,1灭;亮延时时间长,灯就亮;亮时间段,灭时间长灯就暗(循环),延时总时间固定,周期就固定。图一主循环里面就是PWM的一个实现
main.c
#include <REGX52.H>
sbit LED=P2^0;
void Delay(unsigned int t)
{
while(t--);
}
void main()
{
unsigned char Time,i;
while(1)
{
for(Time=0;Time<100;Time++) //改变亮灭时间,由暗到亮
{
for(i=0;i<20;i++) //计次延时
{
LED=0; //LED亮
Delay(Time); //延时Time
LED=1; //LED灭
Delay(100-Time); //延时100-Time
}
}
for(Time=100;Time>0;Time--) //改变亮灭时间,由亮到暗
{
for(i=0;i<20;i++) //计次延时
{
LED=0; //LED亮
Delay(Time); //延时Time
LED=1; //LED灭
Delay(100-Time); //延时100-Time
}
}
}
}
6.直流电机驱动代码
PWM通常用硬件来实现(定时器有些有这个功能)如下用定时器实现,因为翻转I/O口比较简单,还占用CPU,所以要用定时器实现
第一步:

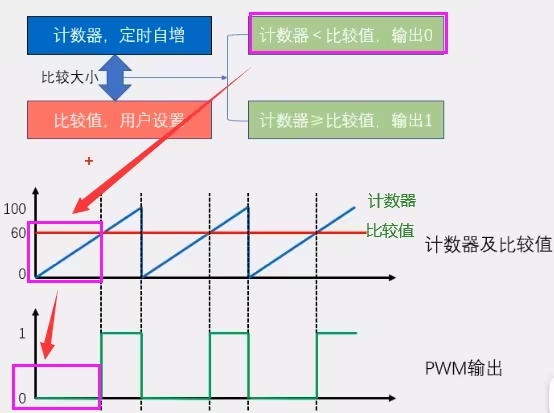

数码管、定时器、按键、延时模块的代码复制粘贴到这个工程;计数<比较值,输出0,计数>比较值,输出1(自己设置的,这里以这个为例)控制占空比可以用比较值控制
第二步:
定时器初始化,频率:10K-20K就不会产生鸣叫声,运行稳定。这里只能设置低的,所以将定时器设置在100us
第三步:

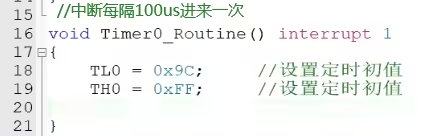

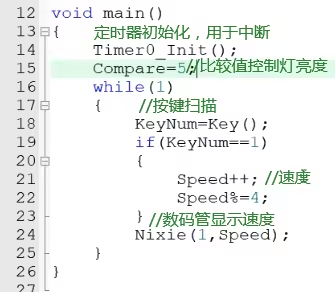

中断函数,改为1000us,复制到主函数里面
第四步:

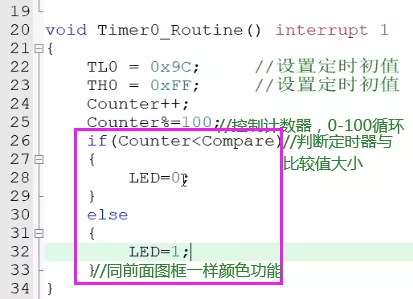

定时器Counter:计数器;Counter%=100;自动刷新,超过100后又从0开始;Compare:比较值;如下实现第一步所说的功能,设置占空比直接设置:compare;比较值越大低电平越长
电机(1转)调速,改一下灯的端口即可

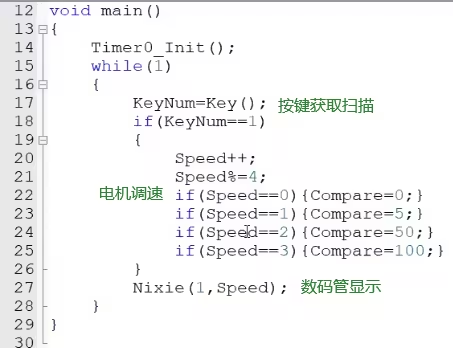

第五步:
实现按键调速、数码管显示速度等级;电机速度可以调一下才能动;这里要和LED区别,LED给1亮,电机给1不转
最终代码:

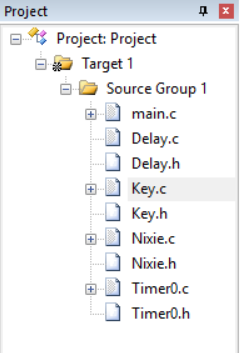

模块:

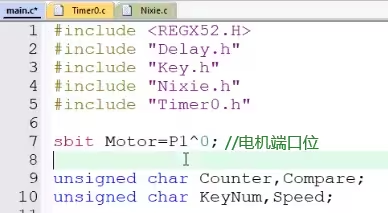

main.c
#include <REGX52.H>
#include "Delay.h"
#include "Key.h"
#include "Nixie.h"
#include "Timer0.h"
sbit Motor=P1^0;
unsigned char Counter,Compare; //计数值和比较值,用于输出PWM
unsigned char KeyNum,Speed;
void main()
{
Timer0_Init();
while(1)
{
KeyNum=Key();
if(KeyNum==1)
{
Speed++;
Speed%=4;
if(Speed==0){Compare=0;} //设置比较值,改变PWM占空比
if(Speed==1){Compare=50;}
if(Speed==2){Compare=75;}
if(Speed==3){Compare=100;}
}
Nixie(1,Speed);
}
}
void Timer0_Routine() interrupt 1
{
TL0 = 0x9C; //设置定时初值
TH0 = 0xFF; //设置定时初值
Counter++;
Counter%=100; //计数值变化范围限制在0~99
if(Counter<Compare) //计数值小于比较值
{
Motor=1; //输出1
}
else //计数值大于比较值
{
Motor=0; //输出0
}
}

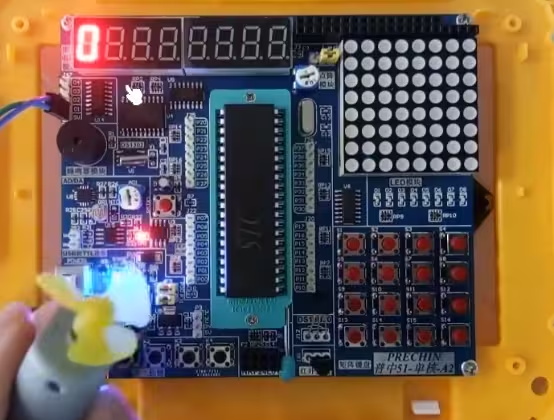

最终效果:
在代码刚下进单片机时,I/O口默认给高电平,所以电机会转一下
