51单片机入门教程——LED点阵屏显示图形

前言

本教程基于B站江协科技课程进行个人学习整理，专为拥有C语言基础的零基础入门51单片机新手设计。既帮助解决因时间差导致的设备迭代调试难题，也助力新手快速掌握51单片机核心知识，实现从C语言理论到单片机实践应用的高效过渡 。

目录

前言

1.知识储备

1.LED点阵屏介绍

2.显示原理

3.74HC595

4.开发板引脚对应关系

2.操作流程

2.主体代码编

3.进行烧录

3.成果展示

4.总结

---

1.知识储备

1.LED点阵屏介绍

LED点阵屏由若干个独立的LED组成，LED以矩阵的形式排列，以灯珠亮灭来显示文字、图片、视频等。LED点阵屏广泛应用于各种公共场合，如汽车报站器、广告屏以及公告牌等

LED点阵屏分类

按颜色：单色、双色、全彩

按像素：8*8、16*16等（大规模的LED点阵通常由很多个小点阵拼接而成)

2.显示原理

LED点阵屏的结构类似于数码管，只不过是数码管把每一列的像素
以“8”字型排列而已

LED点阵屏与数码管一样，有共阴和共阳两种接法，不同的接法对
应的电路结构不同

LED点阵屏需要进行逐行或逐列扫描，才能使所有LED同时显示

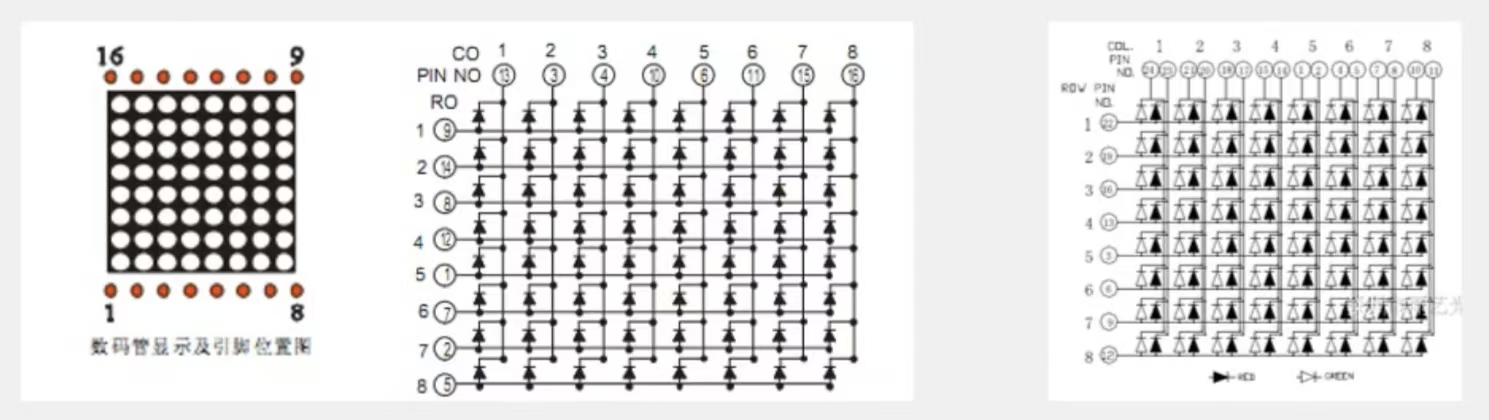

左图为单色LED点阵屏，右图为双色点阵屏

矩阵排列的缺点：每次只能选择其中一行或一列，不能同时控制所有LED显示不同内容

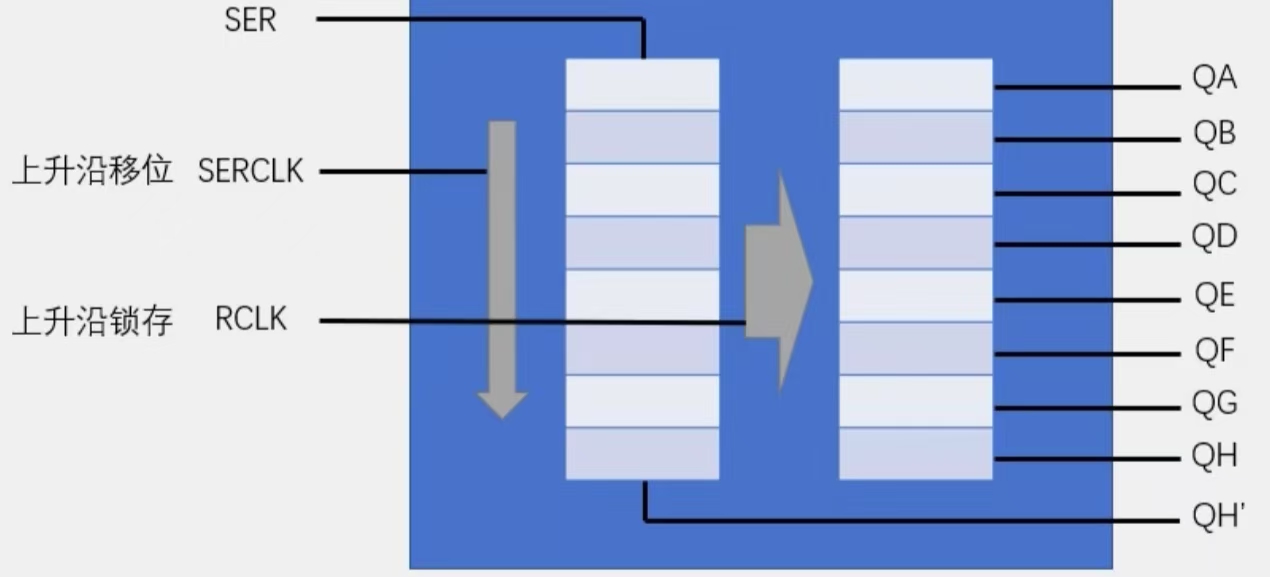

3.74HC595

74HC595是串行输入并行输出的移位寄存器，可用3根线输入串行数据，8根线输出并行数据，多片级联后，可输出16位、24位、32位等，常用于I/O口扩展。

1. SER（串行输入）：这是数据的入口。数据就像排队的小朋友，一个一个地从这个口进入移位寄存器。

2. SERCLK（串行时钟）：它像个指挥官，每发出一个上升沿信号（好比喊一次“齐步走” ），就指挥着数据往寄存器里移动一位。

3. RCLK（寄存器时钟）：类似仓库管理员，等数据都按顺序走进寄存器后，它发出上升沿信号（相当于说“存起来” ），把数据锁存好。

4. QA - QH、QH'（并行输出）：这些是数据的出口。被锁存好的数据，会从这些出口一起跑出去，给其他电路使用。

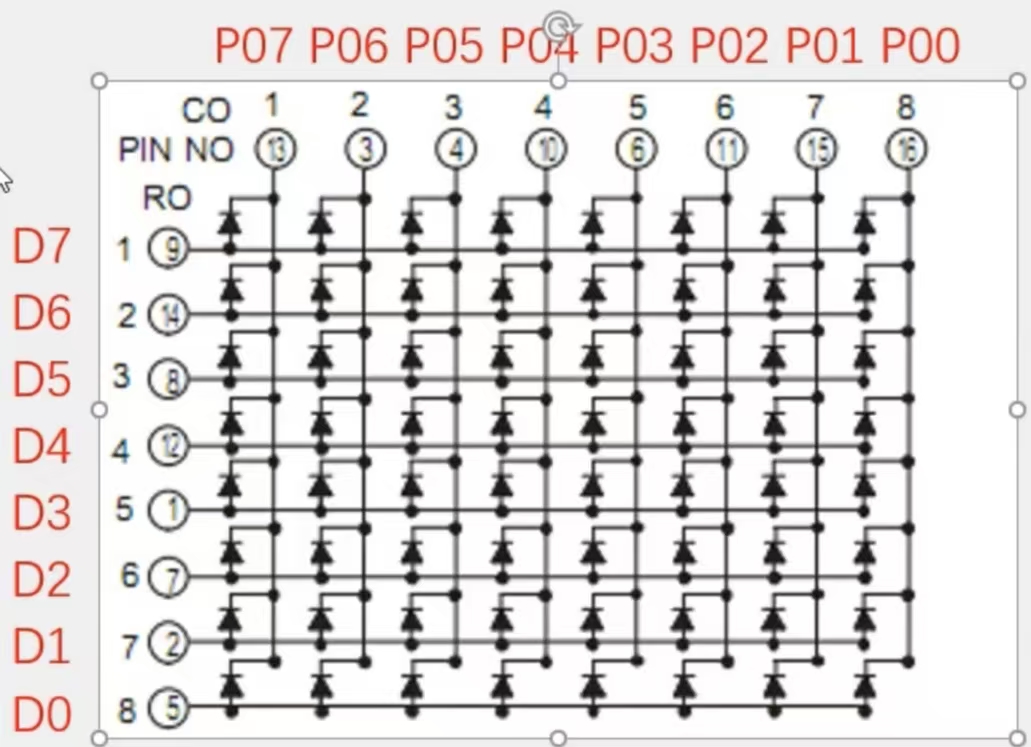

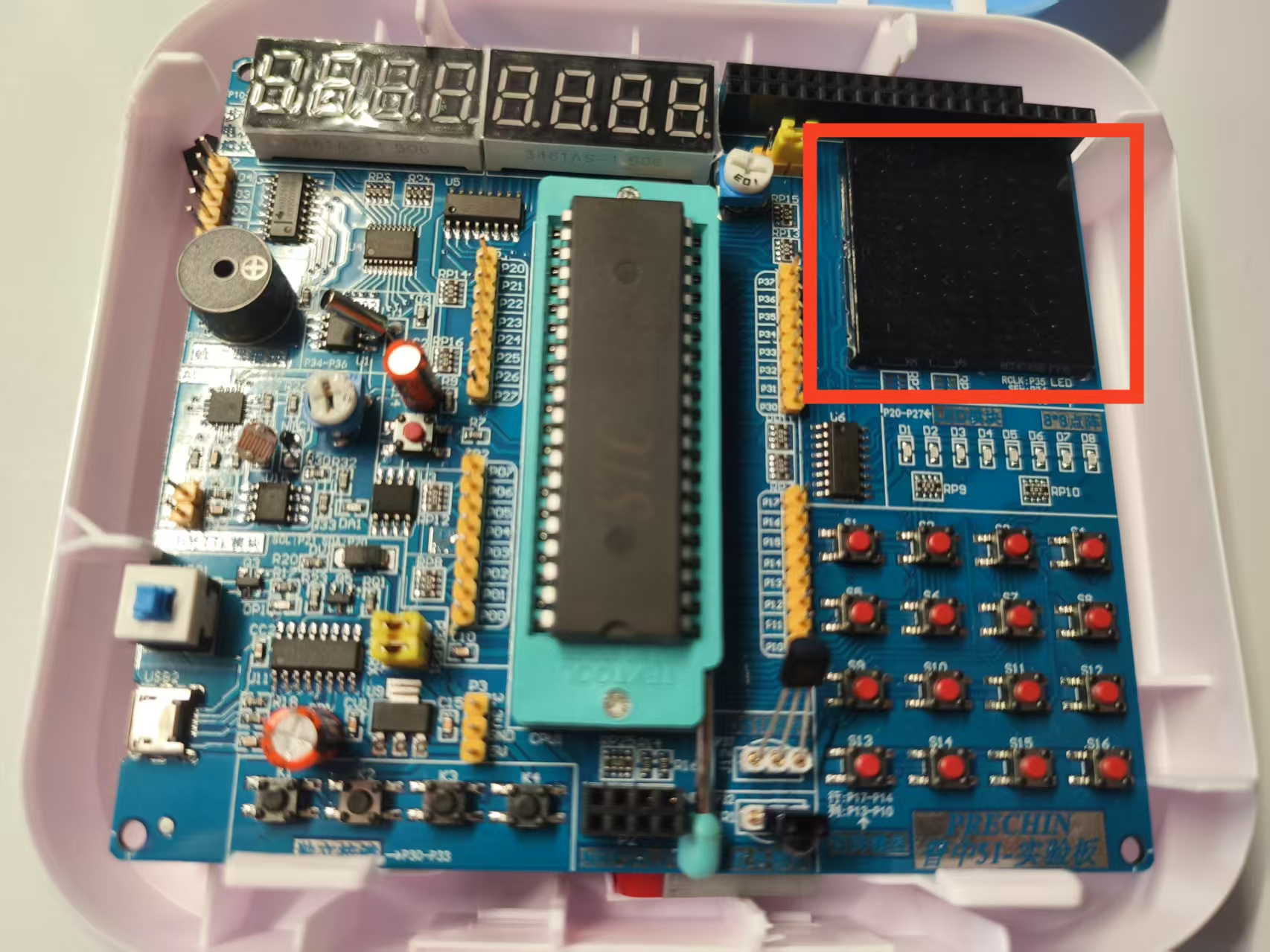

4.开发板引脚对应关系

引脚功能

1. P00 - P07：这些是单片机（如 51 单片机 ）的 P0 口引脚，可作为输入输出端口。在该矩阵电路中，用于控制矩阵中行列信号的电平状态，以实现对矩阵中二极管（可对应 LED 或按键 ）的控制。

2. D0 - D7：代表行线。在矩阵电路里，每一条行线连接着该行所有二极管的一端。当对行线进行电平控制时，能控制该行所有二极管是否具备导通的条件之一 。

3. CO（Column）和 RO（Row）：CO 标识列线，RO 标识行线。列线连接着每一列二极管的另一端，通过控制列线电平，结合行线电平控制，来确定具体某个二极管是否导通 。

4. PIN NO：引脚编号，用于在电路板或芯片上准确标识每个引脚的位置，方便硬件连接和电路设计 。

逐行扫描原理

1. 首先选中第一行（即让 D0 线处于合适的电平，比如低电平，具体根据电路设计 ），此时第一行所有二极管的一端处于导通准备状态。

2. 然后依次扫描每一列（通过 CO 列线 ），比如先让第 1 列（对应 CO 相关引脚 ）为合适电平（如高电平 ），如果此时第一行第 1 列交叉点的二极管两端满足导通条件（即一端低电平，一端高电平 ），则该二极管导通发光（如果是 LED 矩阵 ）或产生导通信号（如果是按键矩阵 ）。接着让第 2 列、第 3 列…… 依次为合适电平，检测该行对应列二极管的导通情况。

3. 扫描完第一行后，选中第二行（让 D1 线为合适电平 ），重复上述扫描列的过程，依次检测第二行各列二极管的导通情况。

4. 以此类推，逐行扫描完整个矩阵，利用人眼视觉暂留特性，快速循环扫描，就能实现稳定的显示（LED 矩阵 ）或按键检测（按键矩阵 ） 。

逐列扫描原理

1. 先选中第一列（即让 CO 相关的第一列引脚处于合适电平，如低电平 ），此时第一列所有二极管的一端处于导通准备状态。

2. 然后依次扫描每一行（通过 D0 - D7 行线 ），比如先让 D0 行线为合适电平（如高电平 ），若第一列第 1 行交叉点的二极管两端满足导通条件，则该二极管导通。接着让 D1 行线、D2 行线…… 依次为合适电平，检测该列对应行二极管的导通情况。

3. 扫描完第一列后，选中第二列（让 CO 相关的第二列引脚为合适电平 ），重复上述扫描行的过程，依次检测第二列各行动二极管的导通情况。

4. 如此逐列扫描完整个矩阵，同样利用人眼视觉暂留，快速循环扫描实现显示或按键检测功能 。

2.操作流程

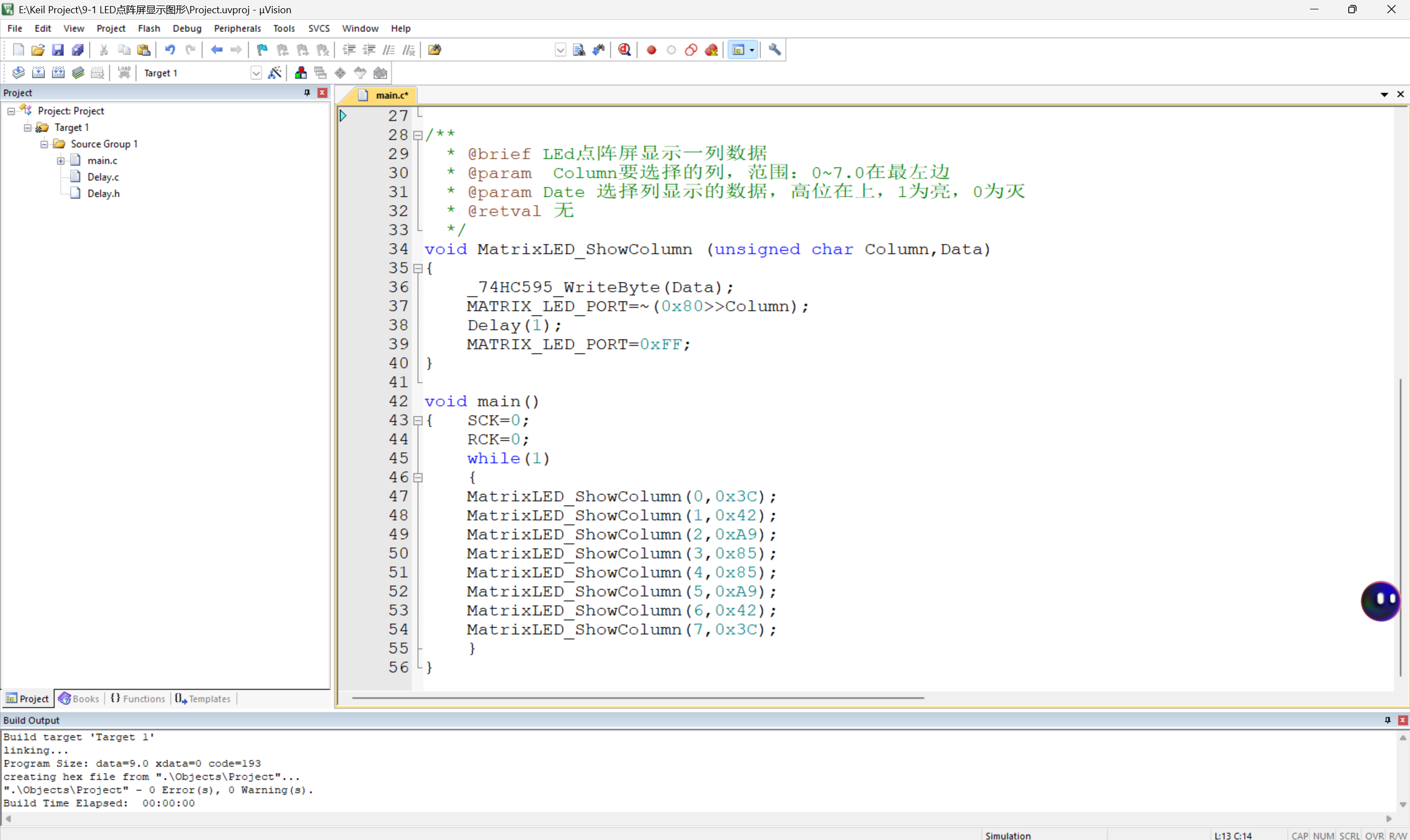

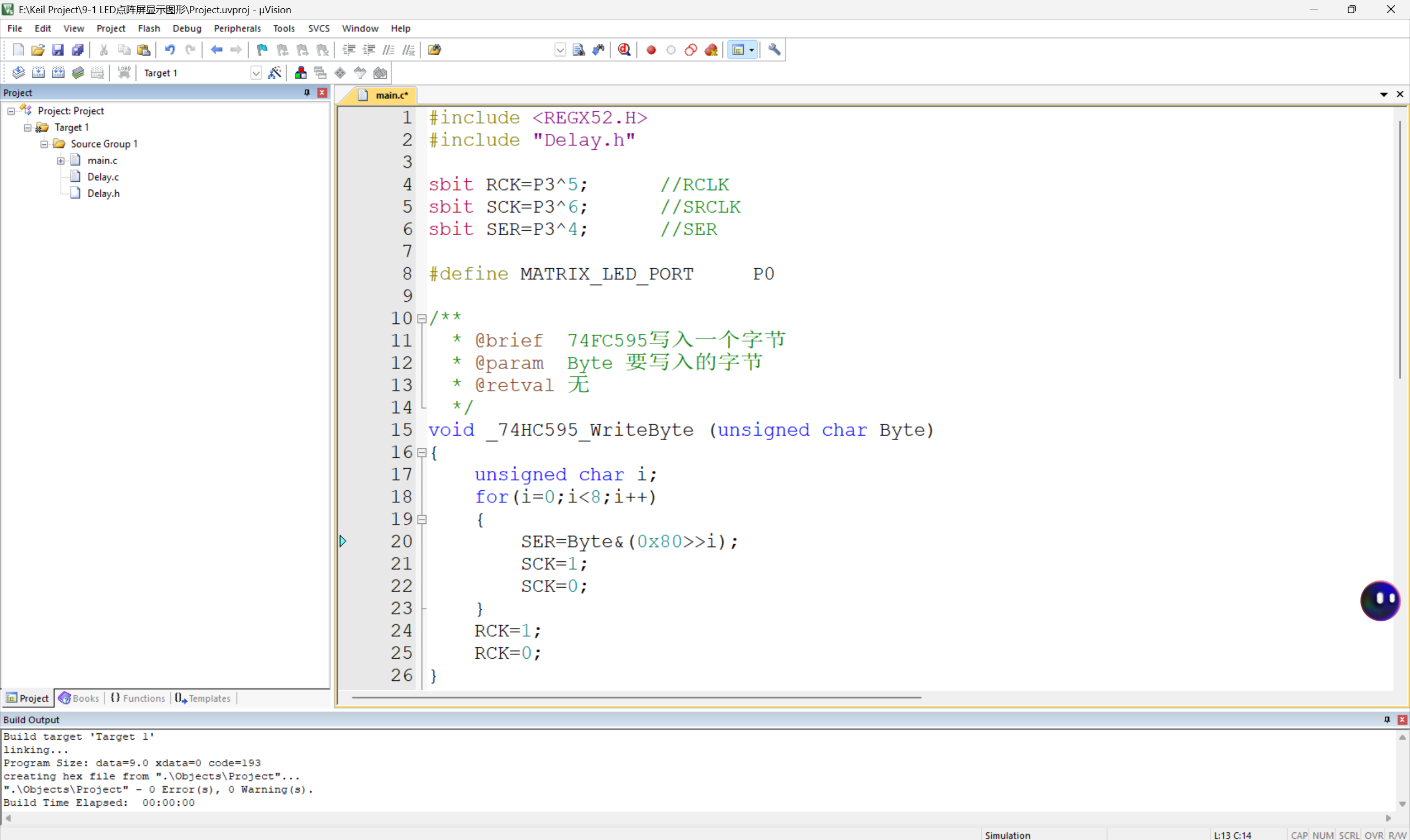

2.主体代码编写

3.进行烧录

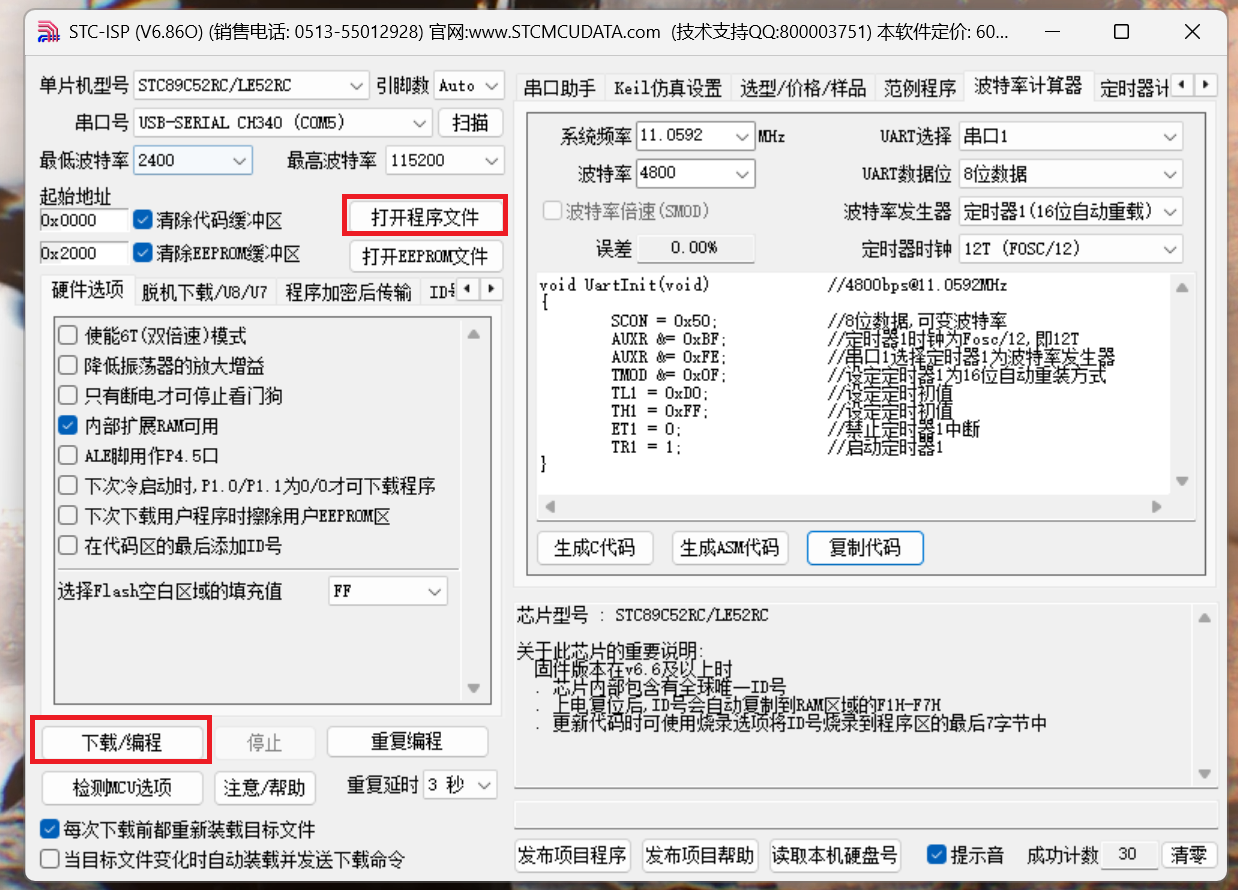

1.打开stc-isp，左击”打开程序文件“找到文件夹,进入文件夹，双击”Objects“，再双击”Project.hex“，在确保51单片机已经与电脑连接的状态下，左击“下载/编程”

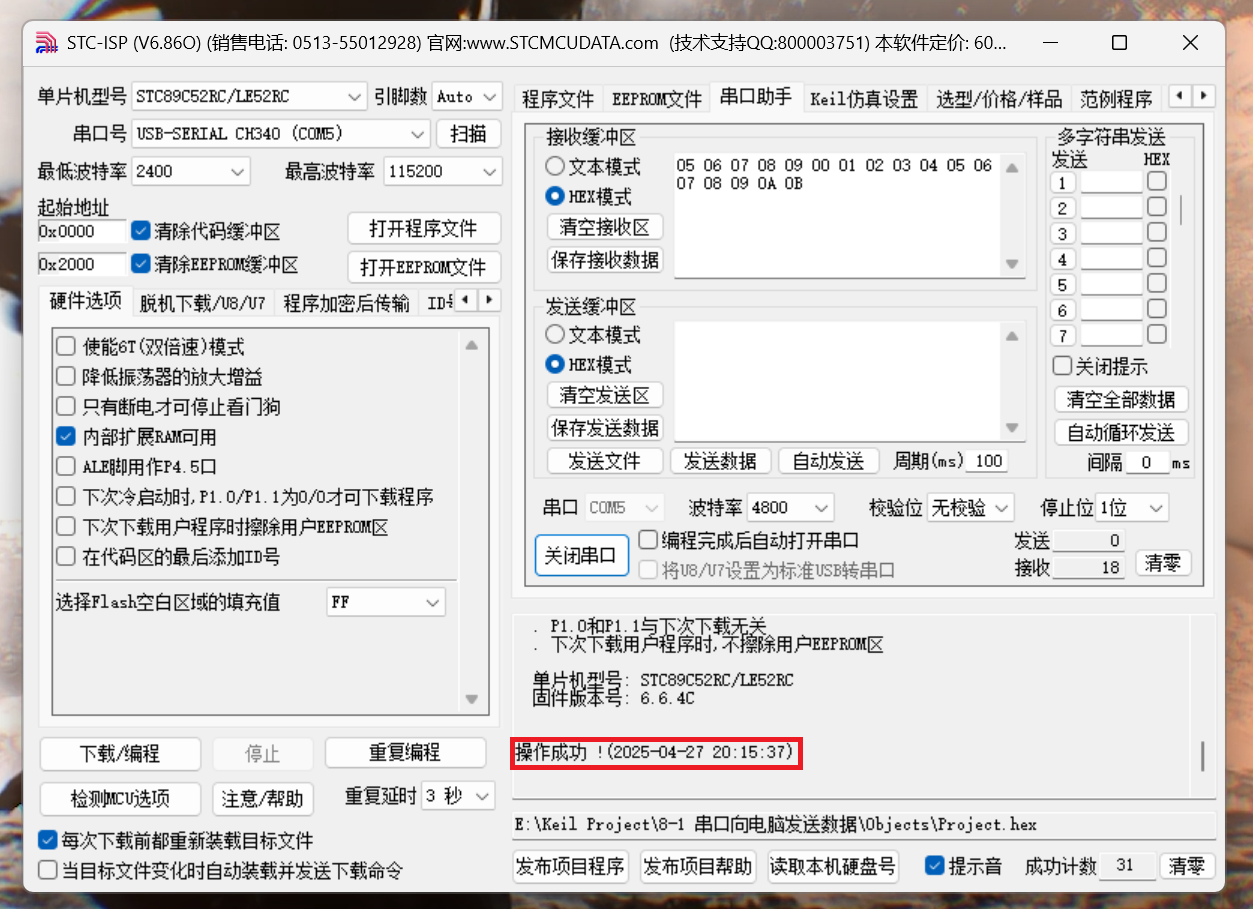

2.在确保51单片机已经与电脑连接的状态下，按下51单片机开关，等待操作界面显示“操作成功”的字样后，关闭51单片机再次启动即可

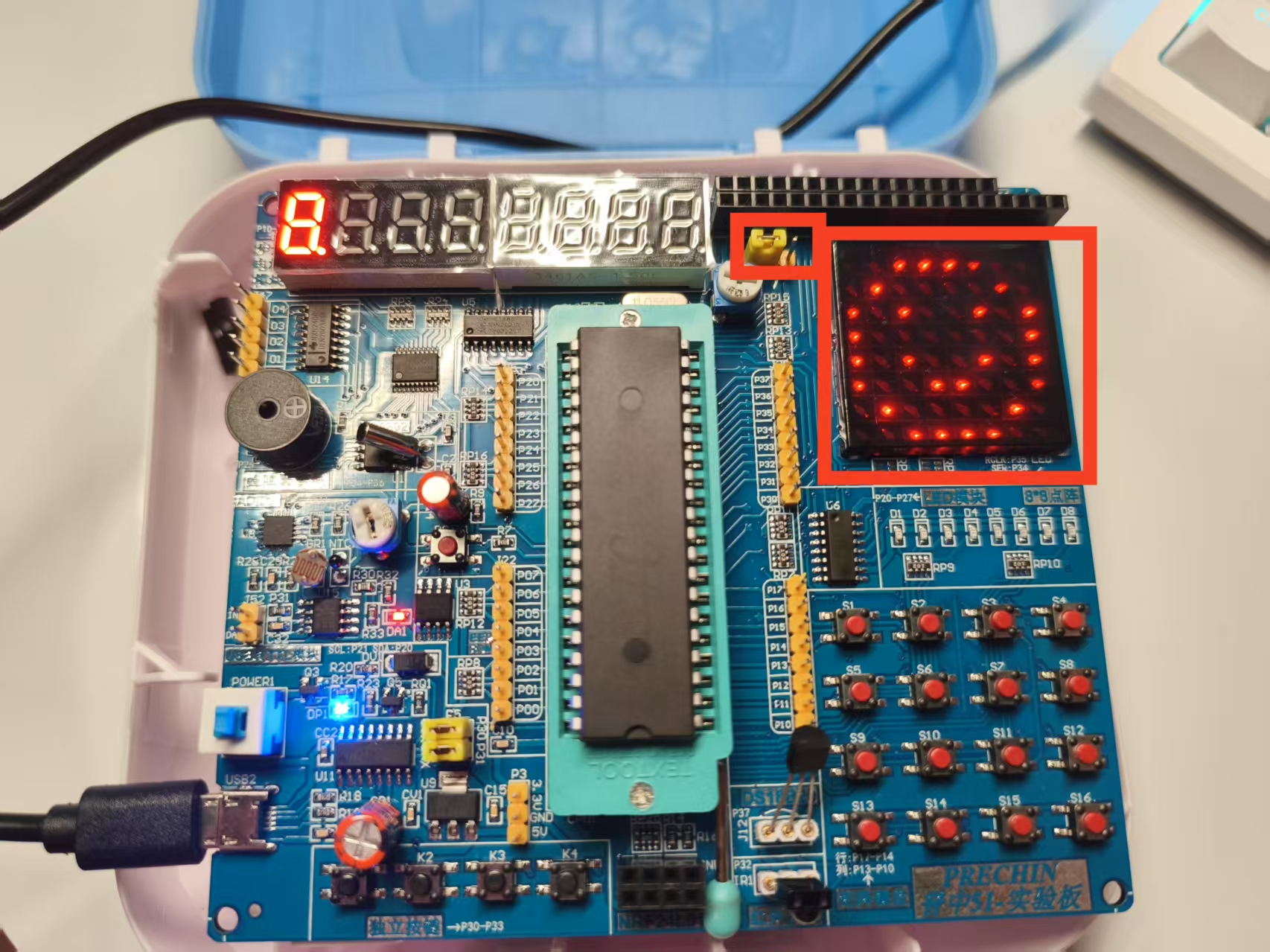

3.成果展示

4.总结

本文是学习 B 站江协科技 51 单片机入门教程第 9 章后的实践总结，致力于为新手打造一份系统掌握 LED 点阵屏显示图形实用指南。从必备的知识储备出发，引导读者熟悉 51 单片机基本架构与 C 语言编程基础；深入解析连接图原理，帮助理解单片机与 LED 点阵屏的硬件交互逻辑；通过清晰的编程思路拆解，逐步实现图形显示效果，让新手在实践中掌握 LED 点阵屏应用的核心技术。
