山东大学电路虚拟仿真实验4 线性电路特性的研究

4.1  实验目的

1. 加深对线性电路主要特性（齐次性、叠加性、置换性、互易性）的理解。

2. 学习线性电路主要特性的研究方法。

4.2  实验原理

1. 齐次性：在含一个独立源的线性电路中，每一个响应（电压或电流）与该独立源的数值成线性关系，即当某一独立源增加或减小k倍时，由其在各元件上产生的电压或电流也增加或减小k倍。称为线性电路的齐次性（或比例性）。

2. 叠加性：由多个独立源组成的线性电路中，每一个响应（电压或电流）可以看成是由每一个独立源单独作用所产生响应的代数和，这一特性称为叠加性（或叠加定理）。

3. 置换性：在具有唯一解的线性或非线性电路中，若已知某一支路的电压为u，电流为i，那么该支路可以用“us=u”的电压源替代，或者用“is=i”的电流源替代。替代后电路其它各处的电压、电流均保持原来的值。

定理所说的某支路可以是无源的，也可以是有独立源的，或是一个二端电路（又称广义支路）。但是，被替代的支路与原电路的其它部分间不应有耦合。

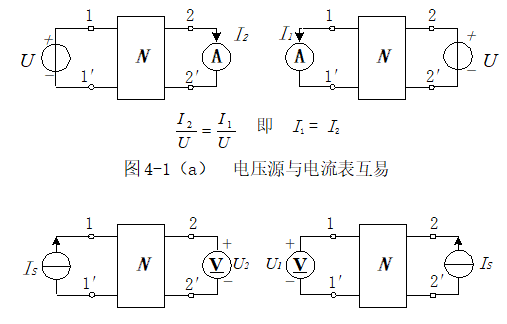

4. 互易性：在不含受控源的无源线性两端对网络中，不论哪一端对作为激励端，哪一端对作为响应端，其电流响应对其电压激励的比值是一样的，或其电压响应对其电流激励的比值是一样的。形象地说就是一个电压源（或一个电流源）和一个电流表（或一个电压表）可以互相调换位置，而电流表（或电压表）的读数不变。这一特性称为互易性（或互易原理），可用图4-1表示。

4.3  实验内容与步骤

1. 线性电路叠加定理的研究

1. 按照电路图4-2，搭建电路图。

（2）搭建好实验电路之后，测量当电源US1 、US2 分别作用（只接入一路电源）和同时作用时，各支路中的电压（或电流），填入表4-1中，并计算各支路电阻上消耗的功率及电源提供的功率，分别研究以下问题：

图4-2  叠加定理研究实验电路

1）电路中任一支路中电压（或电流）与电源之间是否符合叠加定理？

2）US1、US2同时作用时任一电阻元件上消耗的功率与US1、US2单独作用时该电阻元件上消耗的功率之和是否符合叠加定理？

3）电源US1、US2同时作用电路消耗的总功率与US1、US2单独作用时提供的功率之和是否符合叠加定理？

表4-1  叠加定理的研究

US1

US2

UR1
