硬件电路(6)-可控硅开关电路

一、概述

        可控硅(Silicon Controlled Rectifier) 简称SCR，是一种大功率电器元件，也称晶闸管。它具有体积小、效率高、寿命长等优点。在自动控制系统中，可作为大功率驱动器件，实现用小功率控件控制大功率设备。它在交直流电机调速系统、调功系统及随动系统中得到了广泛的应用。

        可控硅分单向可控硅和双向可控硅两种。双向可控硅也叫三端双向可控硅，简称TRIAC。双向可控硅在结构上相当于两个单向可控硅反向连接，这种可控硅具有双向导通功能。其通断状态由控制极G决定。在控制极G上加正脉冲(或负脉冲)可使其正向(或反向)导通。这种装置的优点是控制电路简单，没有反向耐压问题，因此特别适合做交流无触点开关使用。

二、应用电路

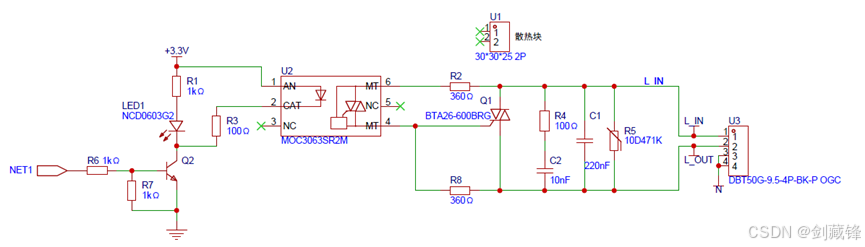

U2的左侧部分是MCU的控制电路，强电和弱电通过光耦隔离。R4和C2是使用感性负载师的一个泄放电路，C2选择一个CBB电容；R5是一个压敏电阻，起到一个防雷击浪涌的保护。C1是一个博客提到案例：

“一般资料中介绍的电路并没有C1（220nF，450V），但实际测试时，有种小功率的LED照明灯却会在可控硅关断的情况下发生周期性闪光情况。后来使用外购的10A固态继电器模块驱动这种LED灯&#
