双向可控硅的触发电路设计

双向可控硅触发电路

具体触发电路如图所示。通过控制3061LED的导通，控制光耦导通，然后控制双向可控硅的导通。

触发电路元器件参数

MOC3061

3061极限参数如上图所示，输入端最大正向电压6V，正向电流60mA，输出端最大额定电压600V，最大峰值重复涌浪电流1A。隔离冲击电压7500V。

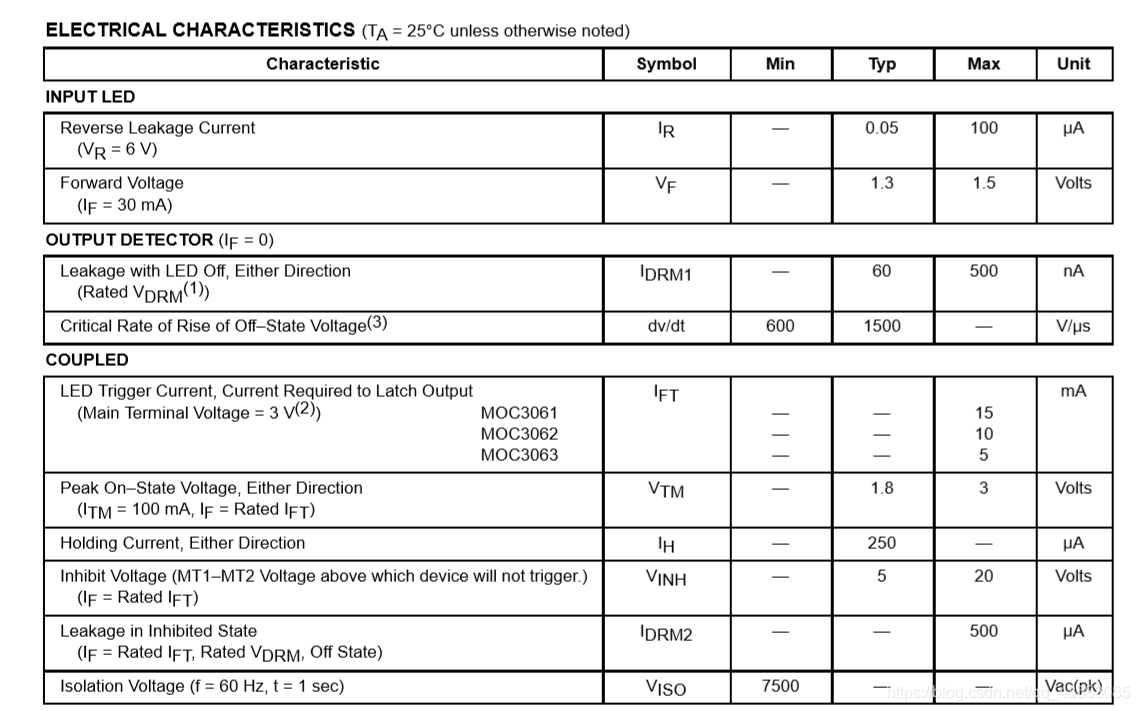

其典型参数如上图所示，3061LED导通电流15mA。

• 输入限流电阻的计算；如电路图中的R7，3061的LED导通电流为15mA,因此输入电阻为5/0.015=333.3R，取值300R。
• 输出限流电阻的计算；如图中的R8，3061的输出最大电流为1A，由于水泵为电感性负载因此输出限流电阻为220*1.414/1 =311R。若负载为电阻性负载，则R取值稍大于20R即可。
• 功率晶闸管的门极电阻；如图中的R11，此电阻用于提高门极的抗干扰能力，一般取值300-500R。
