硬件电路(15)-触摸感应按键

一、概述

AI01C是一个单按键电容传感装置，该装置可以作为一个单键控制器。AI01C作为一款单键强抗干扰触摸芯片，广泛适用于新能源充电桩、车载阅读灯、电热围挡、消毒灯，杀菌灯，筋膜枪，雾化器，电动工具等各类电源干扰大的产品 。产品同时兼备了，低功耗与强抗干扰能力。

二、应用

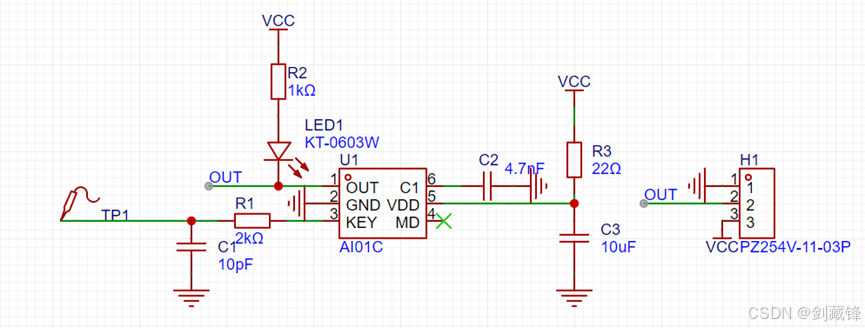

1、应用电路：

C1 是灵敏度设置电容，电容值越小灵敏度越高，不接电容时灵敏度最高，电容值最大 10pF，最小为 0pf，即悬空。常规应用中，CSEL 悬空即可，但建议 PCB 板上保留电容位置，方便后续调节灵敏度。

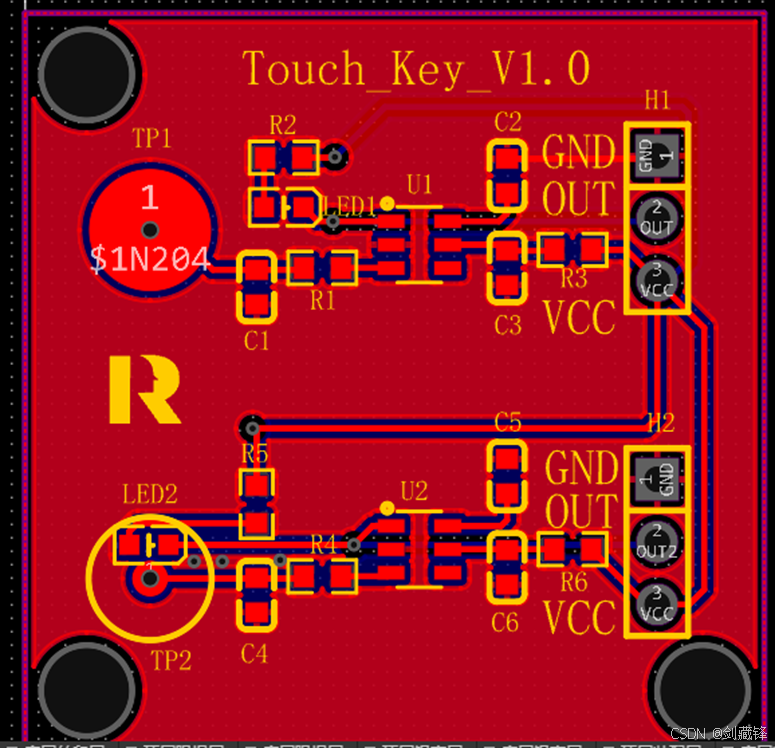

2、PCB

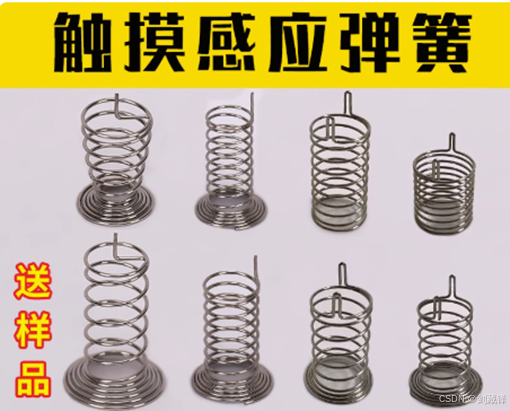

TP1是一个大焊盘，TP2是外接的一个外接的一个触摸感应弹簧，上面可以放置一个亚克力板。
