DC-DC电源模块

K7805-500R3（DC-DC电源模块）

DC/DC电源指直流转换为直流的电源，从这个定义上看，LDO(低压差线性稳压器)芯片也应该属于DC/DC电源，但一般只将直流变换到直流，且这种转换是通过开关方式实现的电源称为DC/DC电源。

DC-DC电源模块是一种用于直流电压转换的电子器件，通过高频开关电路（如PWM控制）实现输入电压的升压、降压或极性变换。其核心优势在于高效能转换（效率可达85%左右）、宽输入电压范围（如4:1至10:1）、紧凑体积及高功率密度，同时集成过压、过流、短路和过热等多重保护功能，确保系统稳定运行。模块化设计简化了电路开发流程，降低电磁干扰（EMI），支持隔离与非隔离架构，隔离型可提供数千伏电气隔离，增强安全性与抗干扰能力。

DC/DC的工作原理，首先得了解一个定律和开关电源的三种基本拓扑（电感电压伏秒平衡定律；BUCK降压型；BOOST升压型；BUCK-BOOST极性反转升降压型）。

DC/DC电源的调制方式有三种：PWM方式、PFM方式、PWM与PFM的混合方式。

硬件设计:电源设计--DC/DC工作原理及芯片详解_dcdc工作原理-CSDN博客

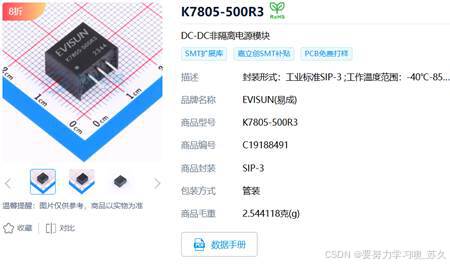

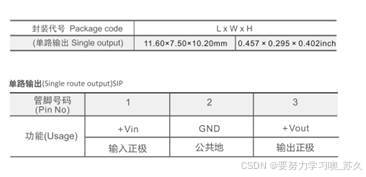

品牌名称：EVISUN(易成)；商品型号：K7805-500R3；商品封装：SIP-3；DC-DC电源模块：转换类型DC-DC；工作电压 6.5V~32V；输出电压   5V；输出电流(最大值)500mA；输出通道数1；转换效率93%；最大容性负载 1000uF。

K7805-500R3 -PDF数据手册-参考资料-立创商城 (szlcsc.com)
