什么是DC-DC

目录

一、DC-DC简介

二、DC-DC特点

三、DCDC工作原理

四、DC-DC的适用领域

一、DC-DC简介

    DC-DC（Direct Current）指的是直流转直流电源（ACDC：交流转直流）。是一种在直流电路中将一个直流电压（5V），转换成其他的直流电压（3.3V/12V）的一种转换器，又称开关电源或者开关调整器。

二、DC-DC特点

1.效率高。

2.有利于简化电源电路设计。

3.可靠性高。

4.不会像常规稳压器一样在输出电流较大时发热严重。

三、DCDC工作原理

DC-DC转换器主要由控制芯片、电感线圈、二极管、三极管和电容组成。

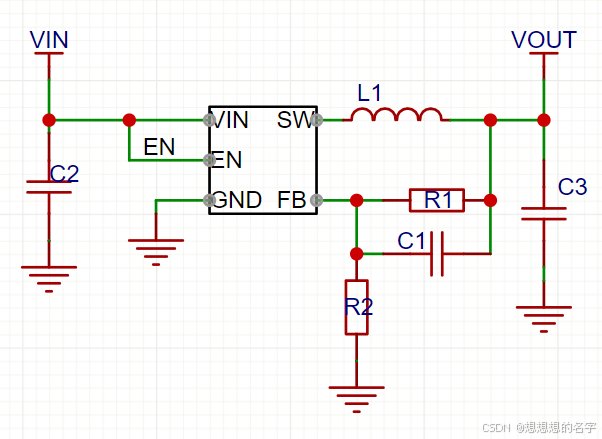

原理图：

    VIN为输入的高电压，EN为开关引脚，上面原理图接法为上拉，保持常开，也可以外接单片机或者开关开控制闭合。L1为电感，可以通直流阻交流。FB为电压反馈引脚，R1,R2为分压电阻，可以用来计算输出电压。C2、C3为滤波电容，C1为补偿电容。

      控制芯片相当于一个MOS管，当闭合时电流缓慢通过电感，C3电容开始存储能量，开关打开时C3电容输出，此时电感来拒去留可以防止开关打开时能量瞬间消失，可以通过调节占空比开设定输出电压。

    为什么可以通过R1,R2和FB点电压来计算输出电压呢，因为连接电容电感的线路是相当于断开的，所以就等同于下图。

    FB点电压即为R2的电压，所以VOUT/FB = (R1+R2)/R2。

四、DC-DC的适用领域

    DC-DC被广泛用于电力电子、军工、科研、工控设备、通讯设备、仪器仪表、交换设备、接入设备、移动通讯、路由器等通信领域和工业控制、汽车电子、航空航天等领域。
