前言
Bundle Adjustment译为光束法平差或者束调整、捆绑调整。BA问题主要是对三维点位置和相机参数进行非线性优化,而我们可以把BA问题看成最小化重投影误差问题,同时这也是一个非线性最小二乘问题。
基础知识
重投影
由前面可知,我们可以通过特征点检测与匹配,得到多对特征匹配点,使用对极几何可以求得相机的位姿。由下面公式可得,我们可以通过空间点P的坐标求得空间点P投影在图像中的像素坐标,但是这个像素点坐标是先通过位姿估计,再通过公式计算出来的,相当于这个像素坐标是估算出来的。这个过程称为重投影。

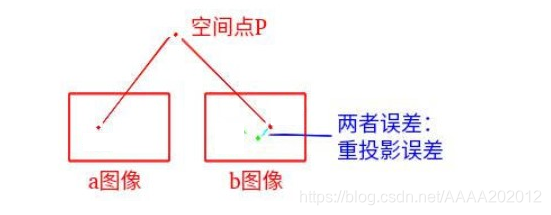

重投影误差
如果完全没有误差,那么两者的坐标是一样的,但这是不可能的,不管是实际测量出来的像素坐标还是通过位姿估算+重投影计算出来的像素坐标,都是有误差的,将实际值和估算值一减,就得到了重投影误差。
最小化重投影误差

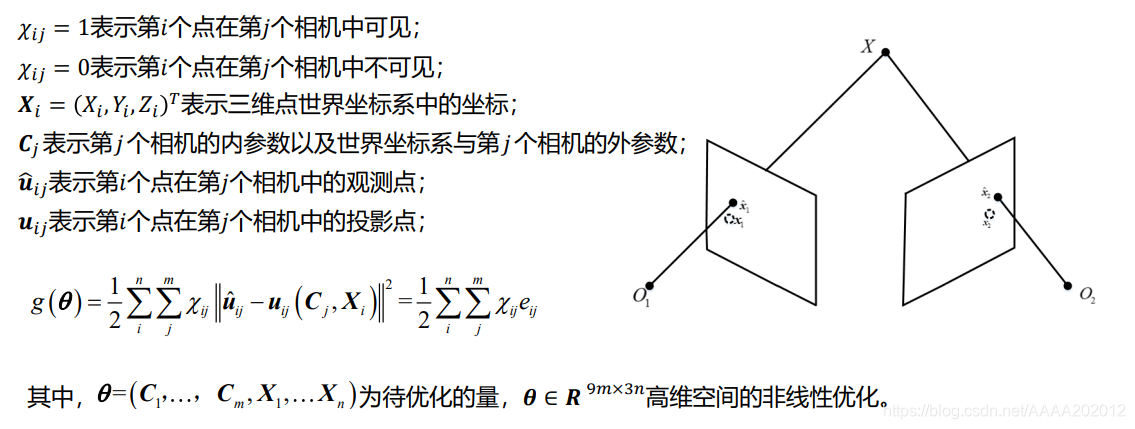

由于两张图片中有很多特征匹配点,将所有特征点重投影误差求和,取平方,再乘以1/2,这就构建了一个非线性最小二乘问题了,将里面的位姿、空间点作为优化的对象,最小化重投影误差,即得到一个优化后的结果,这就是所谓的BA。
无约束非线性最小优化问题
上述问题的最优解通常是指它的局部最优解,对初始值较为敏感,因此需要一个较好的初始值。
求解方法
BA问题被归结为一个非常大的非线性最小二乘问题,通常用Levenberg-Marquardt(LM)算法求解,但在介绍LM算法之前,分别介绍一下最速下降法和牛顿法。
最速下降法
算法介绍
在解决无约束问题时,经常用到的一类算法是最速下降法。
假设g(
θ
\theta
θ)在
θ
\theta
θt处可微,则它在
θ
\theta
θt处有Taylor展开式为(略去高阶不计):
其中
θ
\theta
θ=
θ
\theta
θt+
δ
θ
\delta\theta
δθ
可以看到,当(
∇
\nabla
∇g(
θ
\theta
θt))T
δ
θ
\delta\theta
δθ<0时可保证g(
θ
\theta
θ)的值是在下降。
由
Δ
\Delta
Δg=g(
θ
\theta
θ)-
θ
\theta
θt=(
∇
\nabla
∇g(
θ
\theta
θt))T
δ
θ
\delta\theta
δθ可见,函数变化量
Δ
\Delta
Δg为向量
∇
\nabla
∇g(
θ
\theta
θt)与
δ
θ
\delta\theta
δθ的内积,根据向量内积的计算公式,得
Δ
\Delta
Δg=||
∇
\nabla
∇g(
θ
\theta
θt)|| ||
δ
θ
\delta\theta
δθ|| cos
α
\alpha
α,因为cos
α
\alpha
α
∈
\in
∈[-1,1],当且仅当
δ
θ
\delta\theta
δθ的方向取梯度反方向时,函数值下降最快。当然这只是一个方向,通常我们还需要指定一个步长
λ
\lambda
λ
算法流程
1)给定初始点
θ
\theta
θ0,终止控制函数
ϵ
\epsilon
ϵ>0和步长
λ
\lambda
λ,令t=0;
2)计算
∇
\nabla
∇g(
θ
\theta
θt),若||
∇
\nabla
∇g(
θ
\theta
θt)||
≤
\le
≤
ϵ
\epsilon
ϵ,停止迭代,输出
θ
\theta
θt,否则进行下一步;
3)取
θ
\theta
θt+1=
θ
\theta
θt –
λ
\lambda
λ
∇
\nabla
∇g(
θ
\theta
θt),t=t+1,转2)步。
牛顿法
算法介绍
对于非线性优化问题,牛顿法提供了一种求解办法:假设任务是优化一个目标函数f,求函数f的极值,可以转化为求解函数f的导数f’=0的问题。
假设g(
θ
\theta
θ)在
θ
\theta
θt处二阶可微,且假定二阶导数
∇
\nabla
∇2g(
θ
\theta
θ)总是正定的,则它在
θ
\theta
θt处以g(
θ
\theta
θ)的二阶近似函数Q(
θ
\theta
θ)的极小值点作为下一次迭代点
θ
\theta
θt+1。

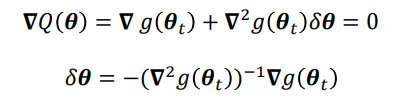

上式对
δ
θ
\delta\theta
δθ求梯度并令其等于0,可以得到:
算法流程
1)给定初始点
θ
\theta
θ0,终止控制函数
ϵ
\epsilon
ϵ>0和步长
λ
\lambda
λ,令t=0;
2)计算
∇
\nabla
∇g(
θ
\theta
θt),若||
∇
\nabla
∇g(
θ
\theta
θt)||
≤
\le
≤
ϵ
\epsilon
ϵ,停止迭代,输出
θ
\theta
θt,否则进行下一步;
3)取
θ
\theta
θt+1=
θ
\theta
θt -(
∇
\nabla
∇2g(
θ
\theta
θt))-1
∇
\nabla
∇g(
θ
\theta
θt),t=t+1,转2)步。
Levenberg-Marquardt法
算法介绍
它的原理是一种“信赖阈”的方法,当收敛速度较快时,增大信赖域,使算法趋向于牛顿法;当收敛速度较慢时,减小信赖域,使算法趋向于最速下降法。
为实现
可得
∇
\nabla
∇g(
θ
\theta
θt)=-JT(
θ
\theta
θt)(x - f(
θ
\theta
θt)),其中J(
θ
\theta
θt)=
∇
\nabla
∇f(
θ
\theta
θt)。
将上述公式中的
∇
\nabla
∇2g(
θ
\theta
θt)替换成JT(
θ
\theta
θt)J(
θ
\theta
θt) +
1
λ
\frac 1\lambda
λ1I(
λ
\lambda
λ为信赖域半径),可得增量正规方程
当
λ
\lambda
λ趋向于无穷大时,JT(
θ
\theta
θt)J(
θ
\theta
θt)
δ
θ
\delta\theta
δθ=-
∇
\nabla
∇g(
θ
\theta
θt)
当
λ
\lambda
λ趋向于零时,
δ
θ
\delta\theta
δθ= -
∇
\nabla
∇g(
θ
\theta
θt)
算法流程
1)t=0时,选取初始点
θ
\theta
θ0,终止控制函数
ϵ
\epsilon
ϵ,令e0=||x-f(
θ
\theta
θ0)||2,
λ
\lambda
λ=10-3;
2)计算JT(
θ
\theta
θt)
3)构造增量正规方程(JT(
θ
\theta
θt)J(
θ
\theta
θt) +
1
λ
\frac 1\lambda
λ1I)
δ
θ
\delta\theta
δθ=JT(
θ
\theta
θt)(x - f(
θ
\theta
θ))
4)通过求解增量正规方程,得到
δ
θ
\delta\theta
δθ。
如果||x - f(
θ
\theta
θ+
δ
θ
\delta\theta
δθ)||<ek,令
θ
\theta
θt+1=
θ
\theta
θt+
δ
\delta
δ(
θ
\theta
θ),
如果||
δ
\delta
δ(
θ
\theta
θ)||<
ϵ
\epsilon
ϵ,终止迭代;
否则令
λ
\lambda
λt+1=10
λ
\lambda
λt,t=t+1,执行第2)步
否则||x - f(
θ
\theta
θ+
δ
θ
\delta\theta
δθ)||≥ek,令
λ
\lambda
λt+1=0.1
λ
\lambda
λt,执行第3)步

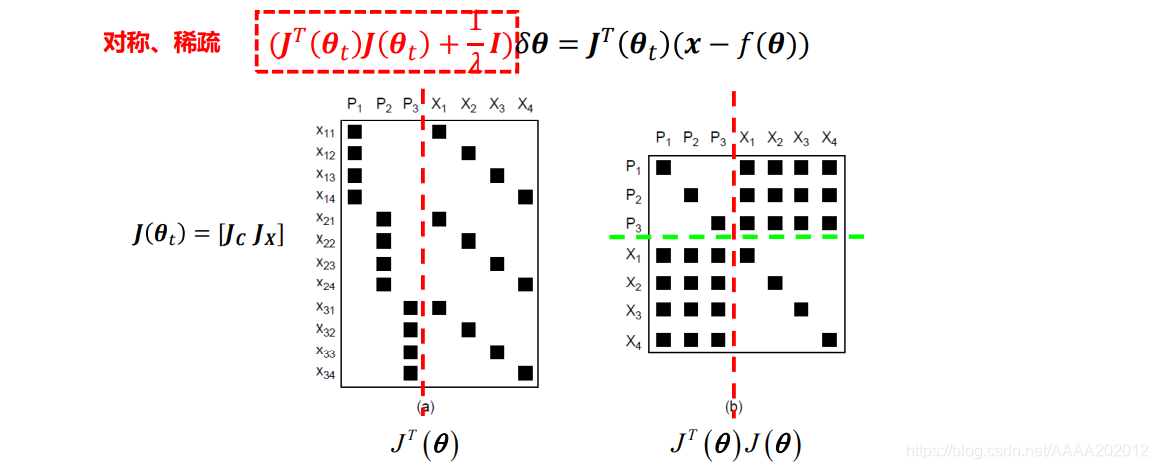

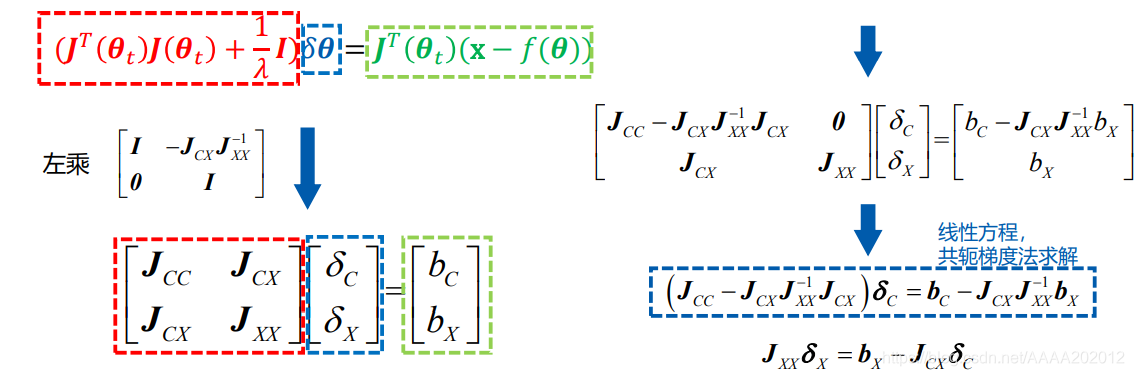

增量规方程的求解

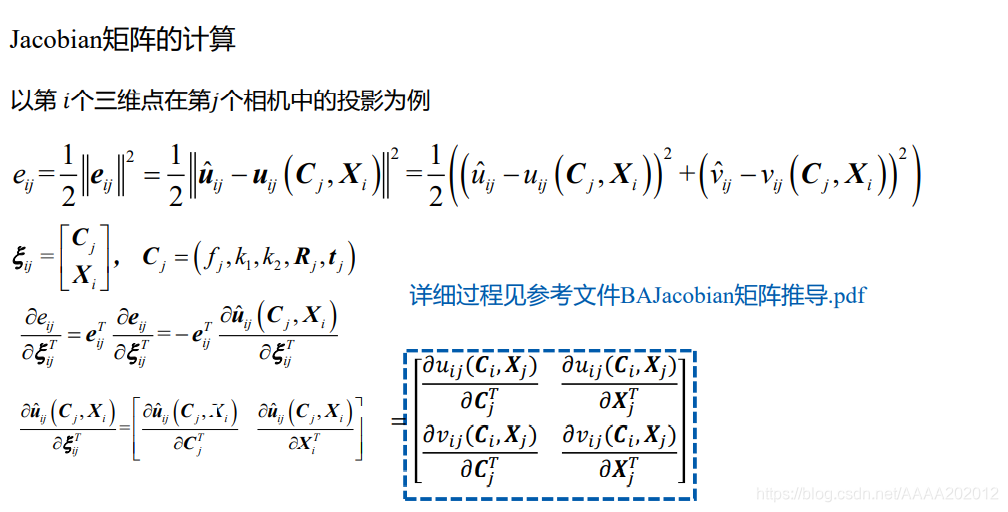

BAJacobian矩阵推导免费下载。
