针对复合材料各向异性力学性能的DIC全场测量技术

复合材料以其优异的力学性能获得越来越广泛的关注和应用，其在宏观上表现出明显的不均匀性和各向异性的材料特性，而这种特性直接影响了复合材料的宏观力学性能表现，准确的测量这种不均匀和各向异性的力学性能是复合材料设计和应用的重要实验数据。传统的针对均质材料的常规力学试验测量方法，已被证明不能很好的解决复合材料的力学性能测量问题，科研领域急需一种高数据密度的的全场测量方法来准确的获取复合材料的不均匀和各向异性的力学性能数据。

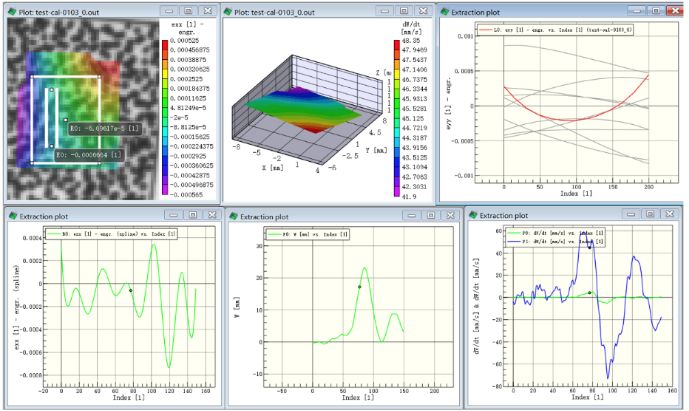

Digital Image Correlation（数字图像相关处理技术，简称DIC）技术，作为目前广泛应用的全场测量技术之一，自上世纪80年代由美国南卡罗莱纳大学发明以来，迅速被广大科研工作者所认可和普及，其原理是通过图像相关像素子集进行变形对比的方式，计算出物体表面位移场及应变场分布。整个测量过程，只需以一台(2D)或两台(3D)或多台(阵列)图像采集器，获取已预制散斑涂层的实验对象的表面变形过程图像，由DIC软件比对运算后即可得到直观的3D全场应变数据分布信息。该系统不像应变片只能测量到单一方向的平均应变数据，也不像条纹干涉法对环境要求严格。其数据以云图表现时如下图所示：

现在结合复合材料的特点，我们将DIC技术与应变片测量等传统的实验测量手段做简单对比，以期为您提供一种新的测量思路。

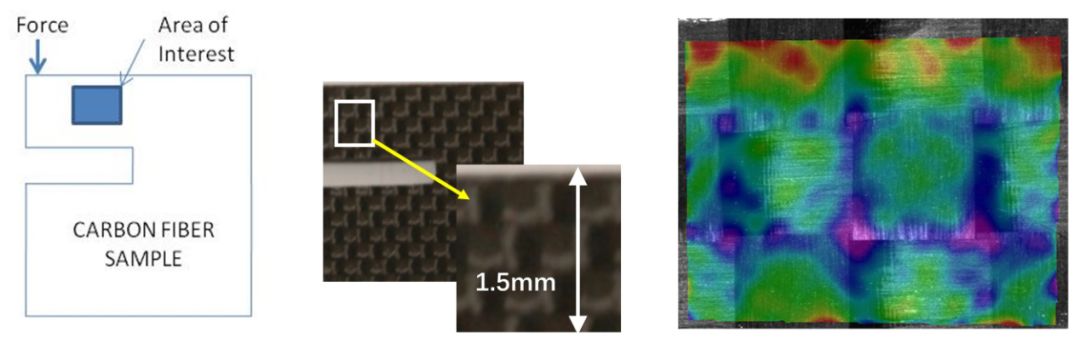

一、 应变片测量只能测得应变场内的离散点数据，而DIC可以获取视场内的所有应变信息，消除了应变集中区的不确定性给测量带来的不确定因素。

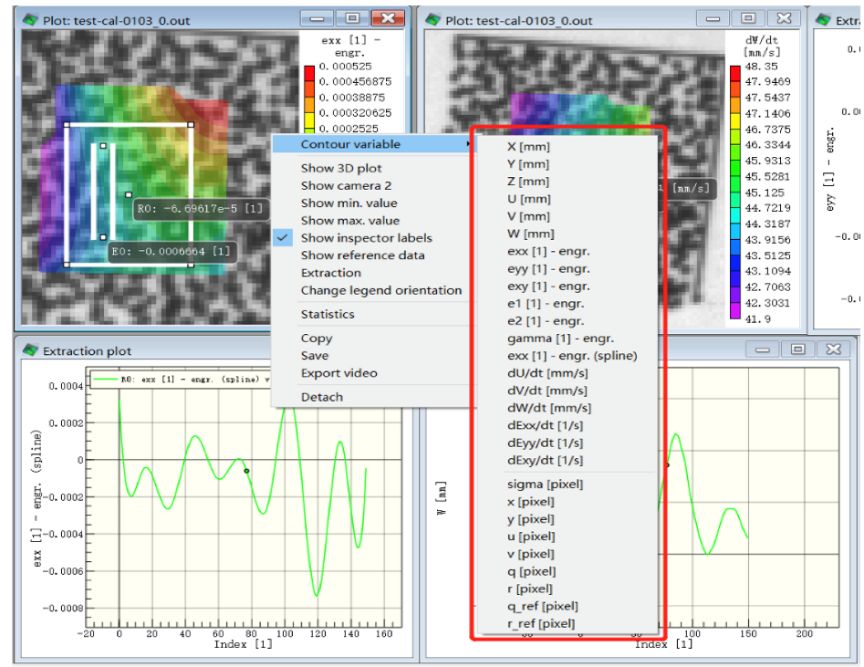

一次测量即可完成全场位移、应变、速度等参数的获取。

二、 DIC技术的非接触光学测量特性，能够在不影响试件本身力学性能的情况下完成对数据的采集，这对于纤维、膜等不适于粘贴应变片的材料和结构实验更具有优势。

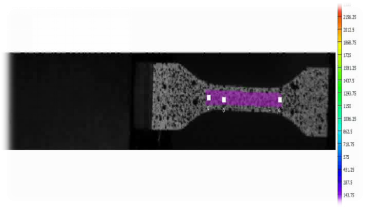

透明薄膜材料拉伸试验

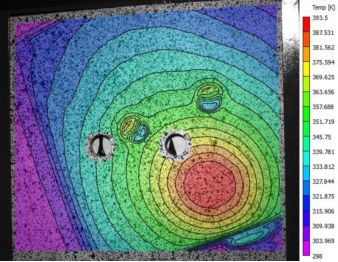

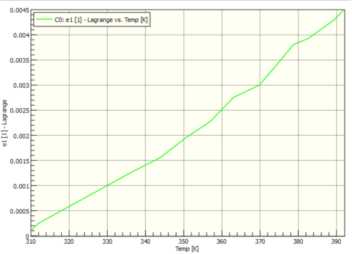

三、 很多复合材料对温度具有敏感性，在不同的温度条件下，表现出来的力学性能差别可能很大。相比较于传统测试方法，美国CSI公司的DIC产品VIC-3D IR™系统集成白光成像系统与红外成像系统，获取在同一坐标系下精确的温度场和应变场数据，实现了温度与机械载荷耦合的测量。

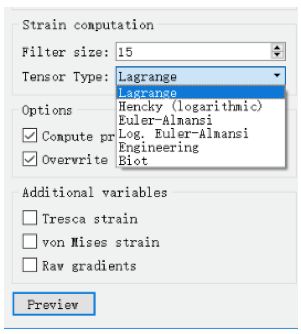

四、 在实际的实验工作中，经常会遇到大变形或超大变形的测量需求。但由于应变片的可测量区间限制，难以满足大变形实验的测量要求。而DIC技术的极限应变测量范围从0.005%到2000%以上，能够很好的完成该类测试任务；
