DIC数字图像相关技术助力火星探测器热防护盾测试

在浩瀚宇宙中，火星探测一直是人类航天探索的重要目标之一。即便火星速来有“探测器的坟场”之称，但人类对其的探索从未停止，明知不可为而为之，这或许正是文明最极致的浪漫主义。

本文从美国航空航天局（NASA）工程与安全中心团队技术负责人Dr. Sotiris Kellas和Correlated Solutions公司的Alistair Tofts二者的访谈出发，简述火星2020任务背后DIC数字图像相关技术发挥的作用，以及该技术在航空航天中的应用。

项目意义：

火星2020任务意义重大，其核心目标是首次系统性‌搜寻火星古微生物证据‌，并采集岩石/土壤样本封装存储，为未来‌火星样本返回地球‌计划奠定基础‌。该任务标志着火星探测从“环境探测”向“生命探测”的范式转变，其科学数据与样本将成为21世纪行星科学研究的核心资源‌。

项目难点：

“毅力号”漫游车以5.9公里/秒的超高速冲入火星大气层，在短短7分钟内，探测器需从2.1万公里/时骤降至3.2公里/时，其巨大动能转化为热能，主要依赖热防护盾耗散，因此热防护盾的结构设计非常具有挑战性，并且需要进行广泛的测试来验证其性能。

传统应变片仅能获取局部离散数据，而曲面复合材料的复杂变形需要‌百万级测点‌的全场监测，这种数据采集的困境急需测量技术的革新来获得新的突破。

DIC创新应用：

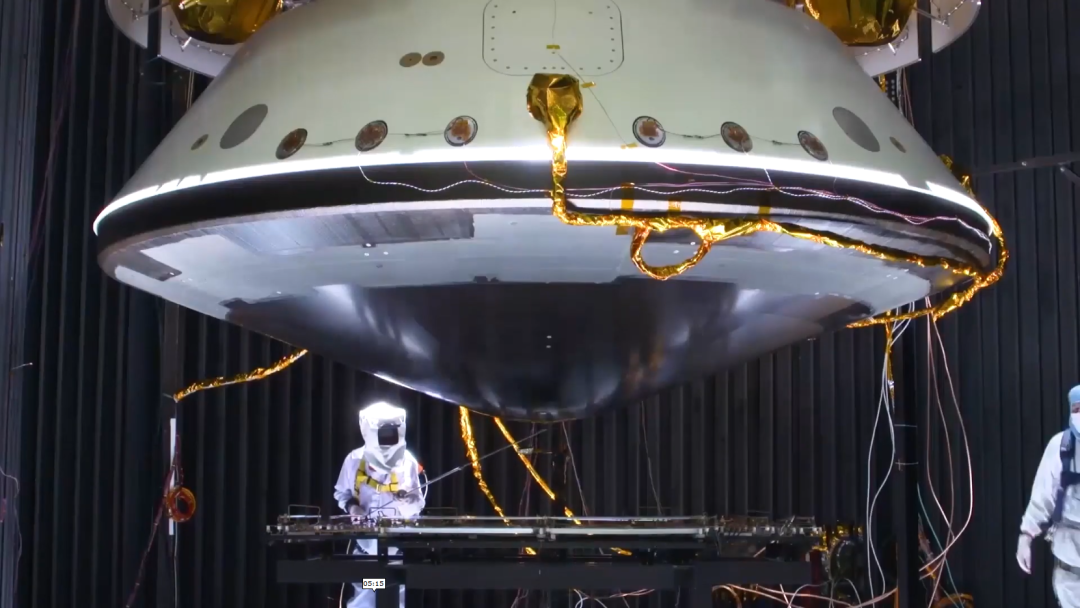

DIC数字图像相关技术是一项非接触式全场测量技术，通过分析物体表面变形前后的数字图像，获取位移、应变等力学参数‌。火星2020任务中，NASA首次在航天器级部件中引入DIC数字图像相关技术，用于热防护盾结构测试，并部署了三套3000万像素DIC系统，完整覆盖14.5英尺防护罩表面，并以此实现三大创新应用：

1、大曲率复合结构全场变形监测

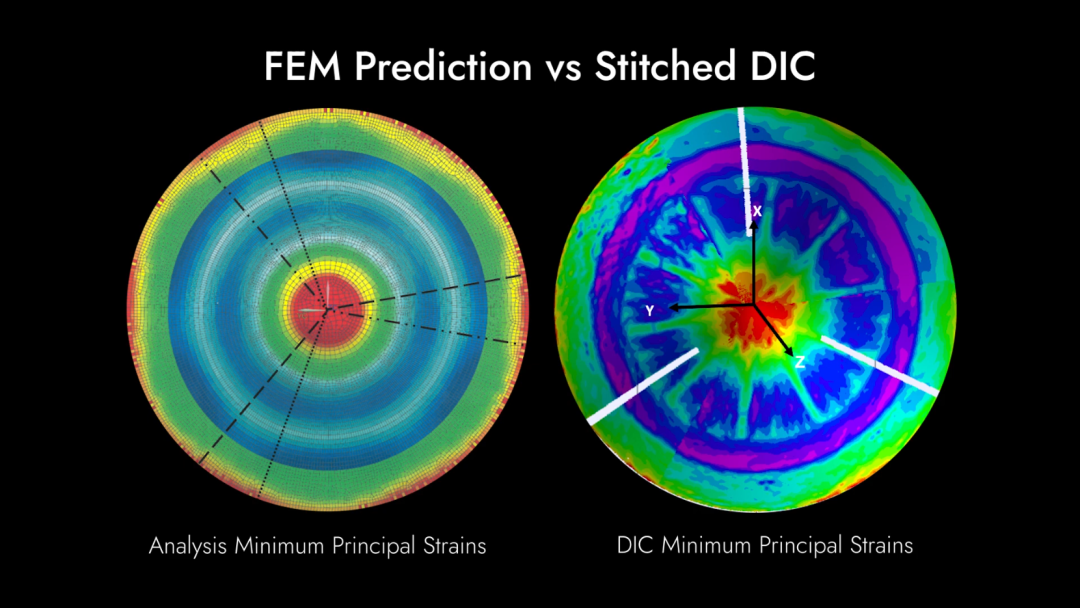

单次采集可获取300万个三维坐标点，相比传统应变片（约50个测点），数据量级实现几何级跨越；通过热防护盾表面的特制散斑图案，系统每秒生成位移/应变场云图，并实现云图可视化比对，精准捕捉毫米级异常变形；

2、可逆式测量黑科技‌

研发特殊剥离式散斑薄膜，测试后完整移除而不损伤防热涂层，解决航天器表面不允许喷涂的难题。同时，DIC系统以亚微米级精度捕捉到热防护罩‌4.4米曲面上的局部0.8微米异常变形‌，帮助团队定位了碳纤维复合材料的‌层间剪切薄弱区‌。

3、多物理场耦合模型验证

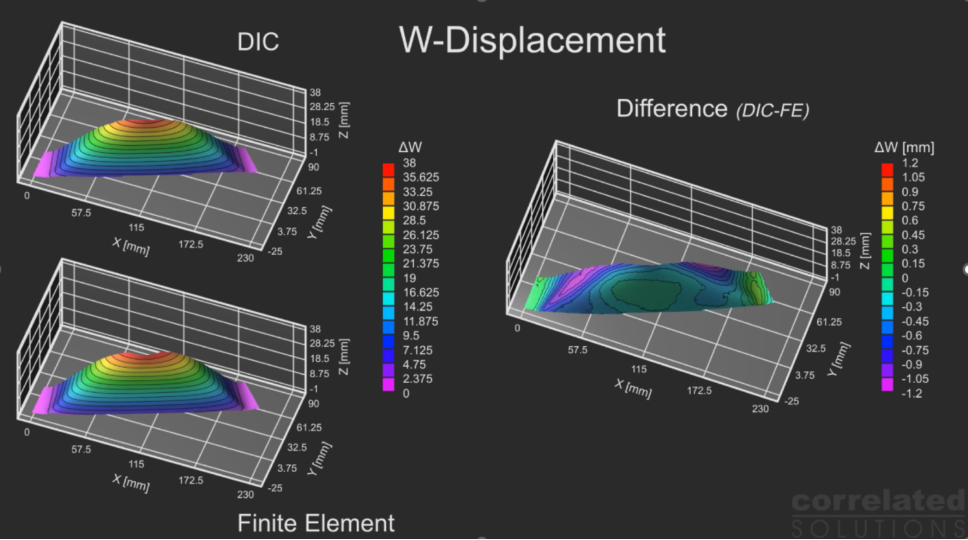

将DIC实测数据与有限元模型深度耦合，边界条件模拟误差降低至‌3%以内‌。建立“测试-仿真”闭环验证体系，为后续火星样本返回任务（MSR）提供工况模拟高置信度设计工具。

DIC进一步应用：

热防护盾的成功验证，推动DIC技术在其他航天领域的进一步应用，通过DIC和其他测量手段的结合实现多维数据采集。

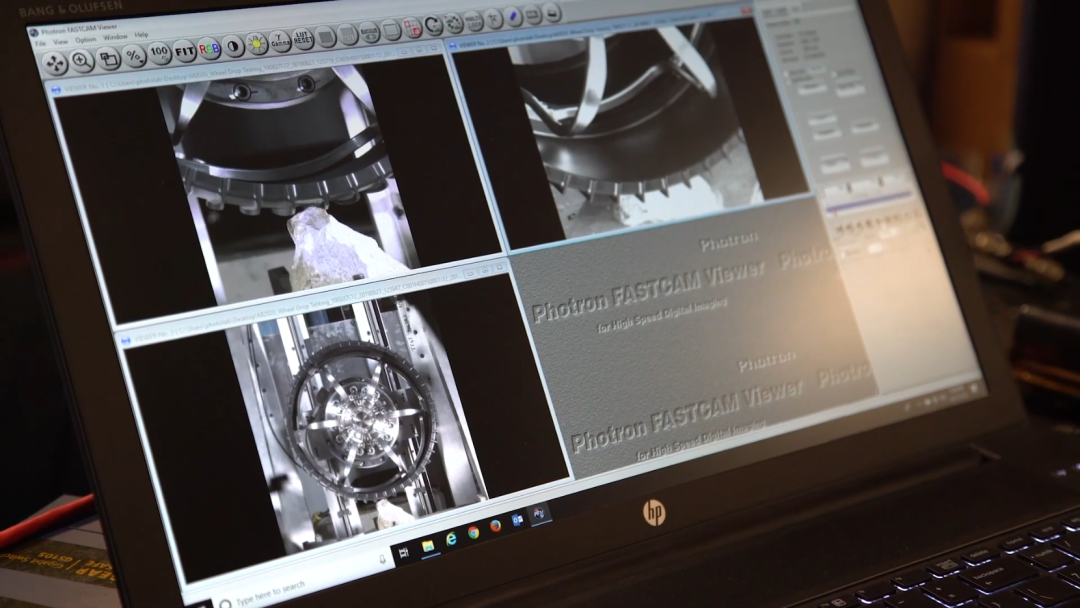

1、‌火星车轮辐测试‌：结合DIC与X射线断层扫描，实现金属-复合材料接头的三维应力溯源。

‌2、超音速降落伞展开实验‌：通过高速DIC系统（1000帧/秒），捕捉伞绳冲击波的动态传播路径。

3、月球着陆器缓冲机构‌：在月面1/6重力模拟环境中，验证着陆腿的塑性变形边界。

以上技术基于iris图形可视化引擎：

该VIC-3D非接触全场变形测量系统提供iris图形可视化引擎，具有如下特点：

• 超高分辨率图形化输出，支持4K图像与视频高帧率输出

• 具有整合现有各类3D数据源并图形可视化的能力

• 支持FEA/CAD等3D模型在iris环境下的运算并输出客户定制化报告
