随着以太网协议栈芯片的出现，普通单片机加上以太网协议栈芯片也能与PC或者其它网络设备之间进行以太网数据传输。嵌入式TCP/IP协议栈的系统板有以太网媒介的高速数据传输接口，可用于多个节点之间的数据交互，又因体积小、成本低、传输速度快等优点，适用于现有的网络传输系统。

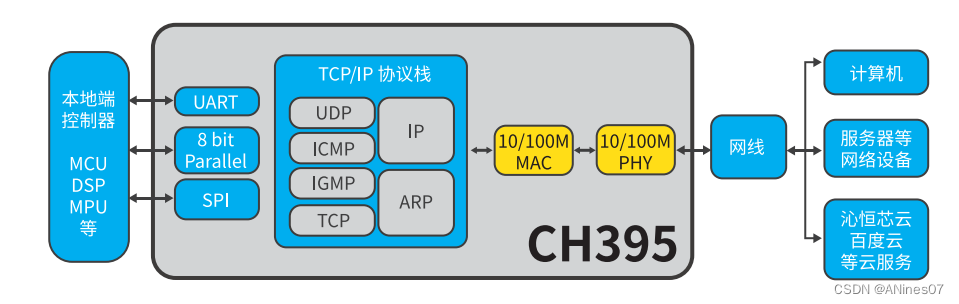

CH395提供10/100M以太网接口，集成了TCP/IP协议栈，轻松实现嵌入式系统联网，可广泛应用于工业控制、智能电网等联网产品中。

产品特点
●支持 MDI/MDIX 线路自动转换，交叉/直联网线任意连接
●内置TCP/IP网络协议栈，节约外部单片机资源
●网络协议命令化，单片机只需简单命令即可实现网络通讯
●提供独立的8个Socket对，可以同时进行数据收发
● 内置10/100M以太网介质传输层（MAC）和物理层(PHY)，支持全双工/半双工自适应
● 内置24KB  RAM用于各连接通讯
● 内置4KB  EEPROM
● 支持8路GPIO扩展
●MCU接口多样化：SPI、异步串口、8位被动并口
●提供评估板和常用单片机应用例程，缩短开发时间
●可提供TCP/IP协议栈定制服务
●支持MQTT等物联协议，支持云平台连接
封装





      芯片型号                                    芯片封装
      名称                          描述
       CH395L
 LQFP128
LQFP 封装；128 脚；本体 14x14mm
       CH395Q
 LQFP64M
LQFP 封装；64 脚； 本体 10x10mm
