滤波器的通带范围和阻带衰减测量方法

1. 滤波器介绍

数字滤波器是由数字乘法器、加法器和延时单元组成的一种算法或装置。数字滤波器的功能是对输入离散信号的数字代码进行运算处理，以达到改变信号频谱的目的。常见的滤波器可分为高通滤波器，低通滤波器和带通滤波器。

通带指滤波器允许通过的频率范围，阻带指滤波器阻碍通过的频率范围，过渡带指通带和阻带之间的范围，理想滤波器认为没有过渡带。

滤波器阻带衰减是指信号经过滤波器后信号强度的减少,专指信号功率幅度损失，单位为分贝(dB).

低通滤波器是容许低于截止频率的信号通过，但高于截止频率的信号不能通过的滤波器。

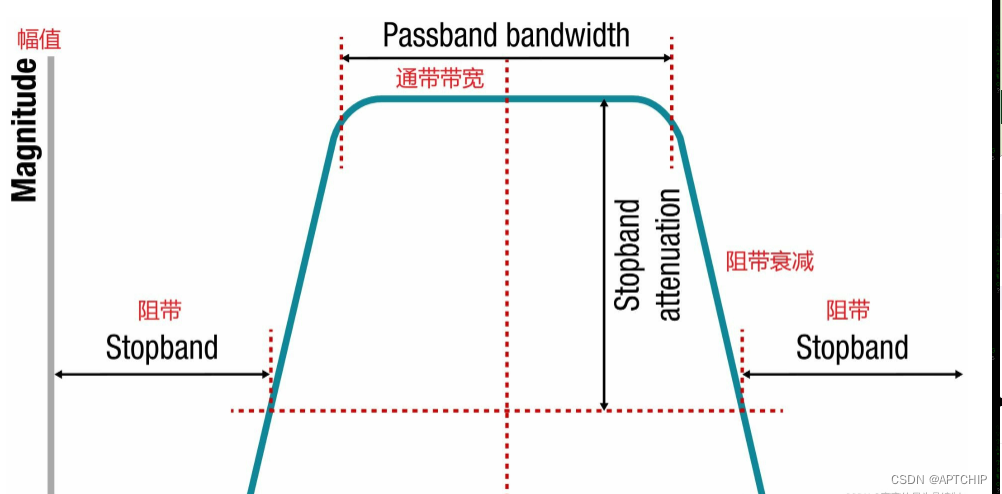

带通滤波器是指能通过某一频率范围内的频率分量、但将其他范围的频率分量衰减到极低水平的滤波器。当信号介于f1和f2之间时，能够通过。

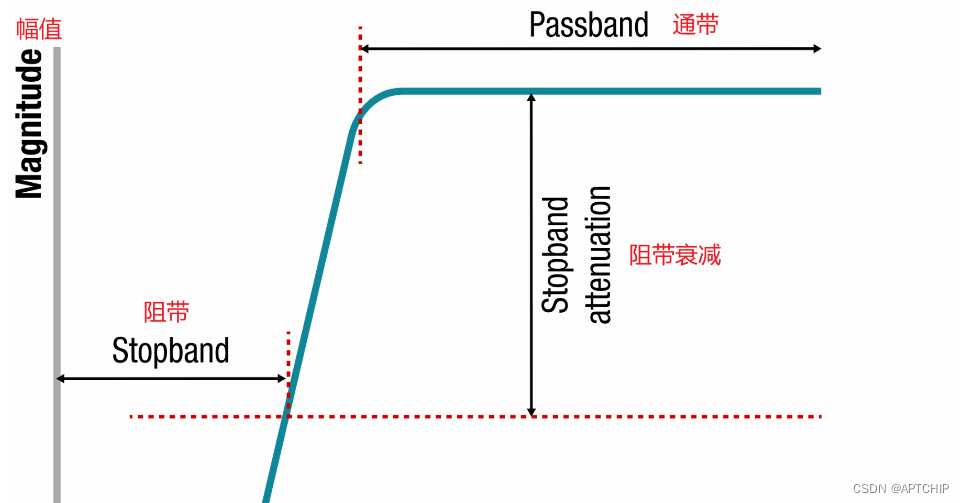

高通滤波器是容许高于截止频率的信号通过，但低于截止频率的信号不能通过的滤波器。

2. 带通范围测量方法

由于滤波器的阻带范围是设计工程师设计时就制定好的，因此可以在输入正弦波信号，信号频率以设计值为中心，以1KHZ为一个step，上下范围七个step进行输入，对滤波后的数据进行fft，查看对应频率点的能量值（dB），最大值开始减小与到达最小值的两个点即为通带点和阻带点，两点间的范围即为过渡带。通常认为K/√2点为通带和阻带的区分点，K为通带频率最高能量值。

3. 阻带衰减测量方法

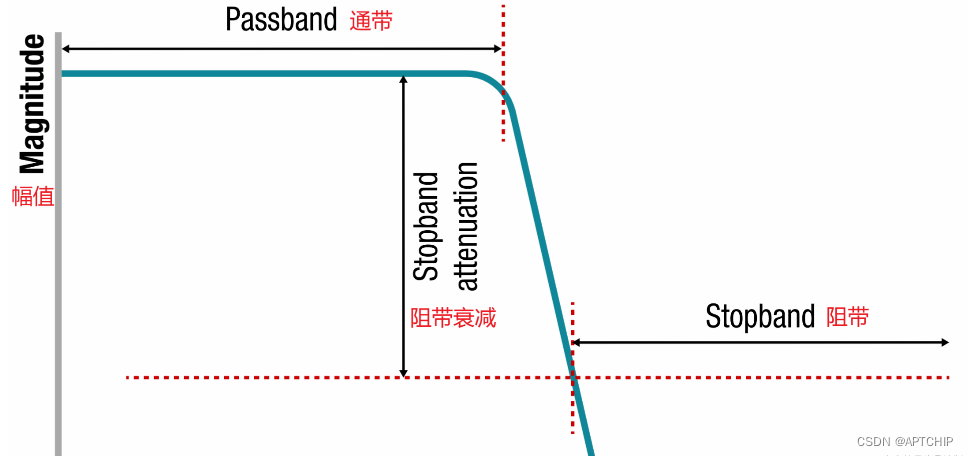

以上图中的低通滤波器为例，第一条竖红线对应的频率点为通带点，第二条竖红线对应的频率点为阻带点。通带范围为0至通带点频率。

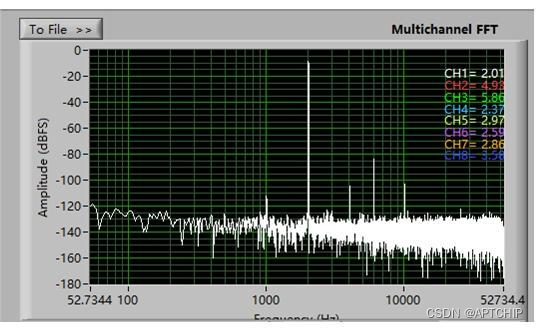

阻带衰减值则为前面测得的正弦波信号在通带范围内的能量值减去在阻带范围内的能量值，以下图为例，为2KHZ频率对应的值减去52734.4HZ频率（下图中滤波器对应的阻带点）时对应的值。
