本文详细介绍了LLC谐振变换器的启动步骤，首先通过Burst模式升压至200V，进行稳定充电5秒以确保电容充满。Burst模式涉及脉冲发送、母线电压判断及连续启停控制。然后，根据死区时间调整，判断是否进入零电压再启动阶段。死区时间过大可能导致震荡现象。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

启动步骤

1.使用Burst模式升压至200V—稳定的充电5S钟，保证所有电容完全充满。

Burst模式过程：1.开启一次脉冲发送–>判断母线电压大小，确定下次启动脉冲的时间档位–>连续启停控制–>不断给电容充电–>进入200V稳定充电状态–充电5S钟–>进入Pid闭环调节。

2.死区时间大小确定是否进入零电压再启动：

通过先给母线电容充电再断电，再启动看启动波形是否进入零电压控制状态。

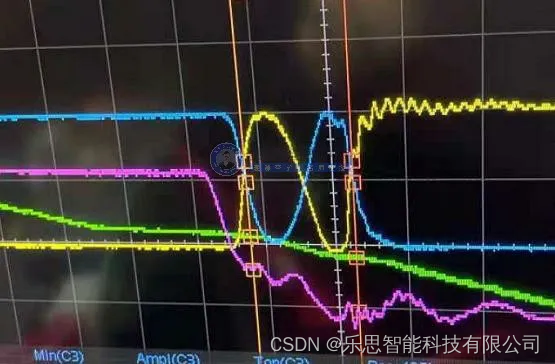

死区太大出现震荡过程：
在这里插入图片描述
