【学习体会】Lighttools8.4.0：简单光学系统实例

*关于Lighttools8.4.0软件的安装教程，详见我的另一篇博文：【软件安装】win10下Lighttools8.4.0(64)光学系统建模软件的安装教程

*关于Lighttools8.4.0软件的基本使用，详见我的另一篇博文：【学习体会】Lighttools8.4.0：软件基本使用+光度学基本概念+系统初始设置



简单光学系统实例



目录

1.添加光源和表面接收器

2.对光线模拟的参数进行设置

3.物体表面的照度分析

4.系统浏览器的作用和内容

5.光源的光强分析

---









1.添加光源和表面接收器

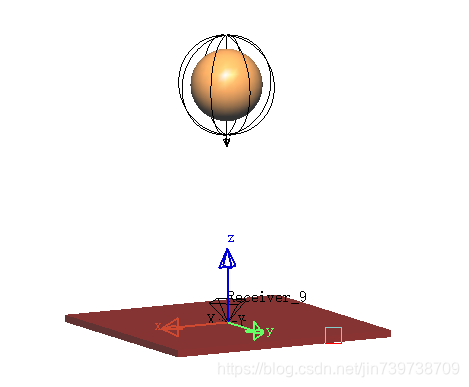

添加一个球型光源，一个cube物体，一个表面接收器receiver，这些对象都由系统浏览器进行管理。

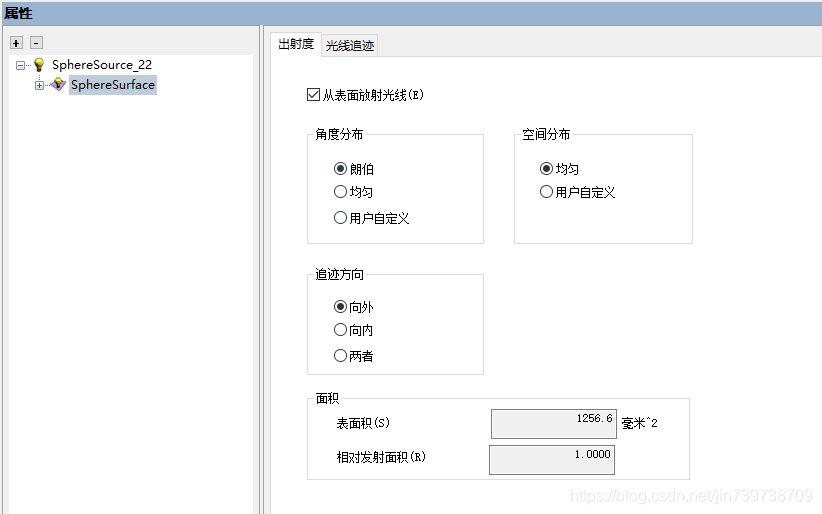

光源的出射度设置：（默认是朗伯模型，就是比较理想均匀）

角度分布和空间分布都可以用户自定义，编写txt文件，详细方法参考https://www.bilibili.com/video/BV16x41147yZ?p=5，06:20开始

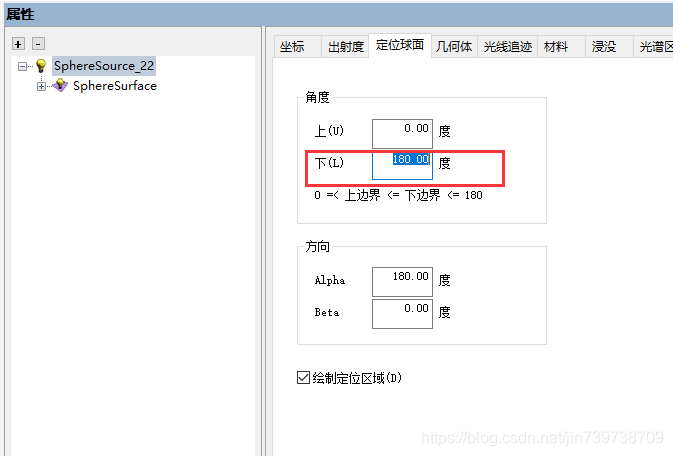

设置光源的出射角度范围：（默认是360）

因为默认是360，所以上角度是0，下角度是180；若要设置为45度，则上角度是0，下角度是22.5





2.对光线模拟的参数进行设置

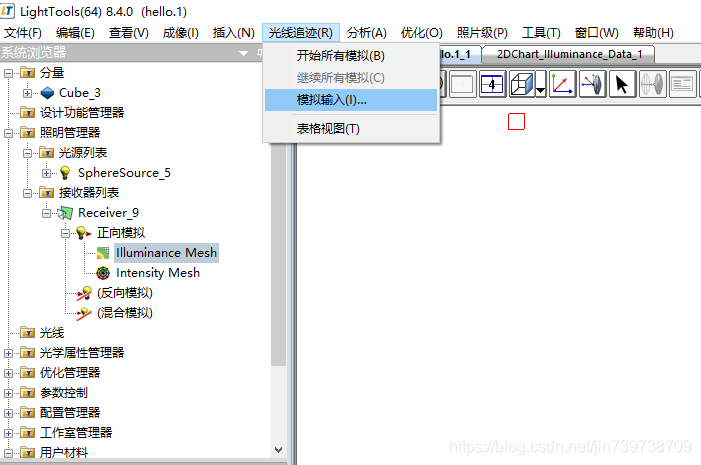

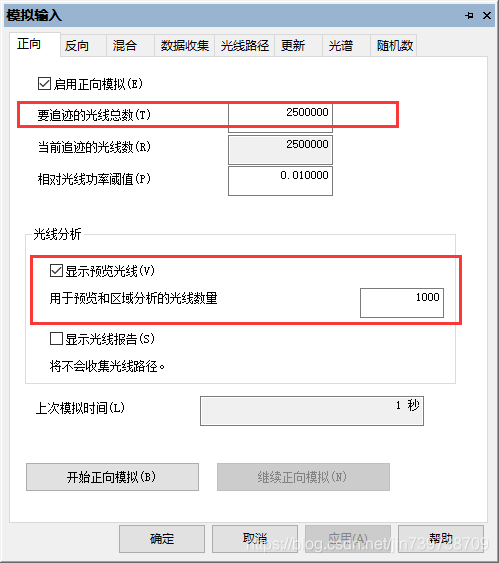

光线追踪-模拟输入

要追踪的光线总数，决定模拟的准确度，总数越多，准确度越高，当然耗时更多

预览光线数量是模拟之后可以看到的示意光线（黑线），一般是100~1000，随意设置



点击，开始模拟：

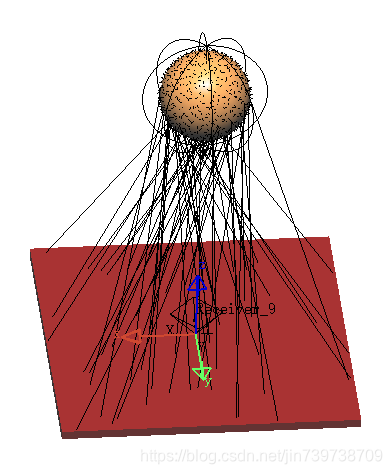

（模拟结果）

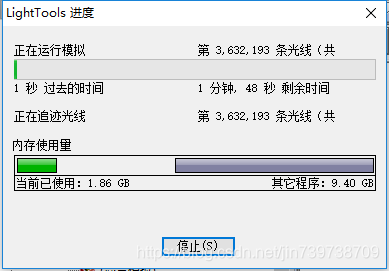

如果光线太多，则会出现，可以看到剩余时间



3.物体表面的照度分析

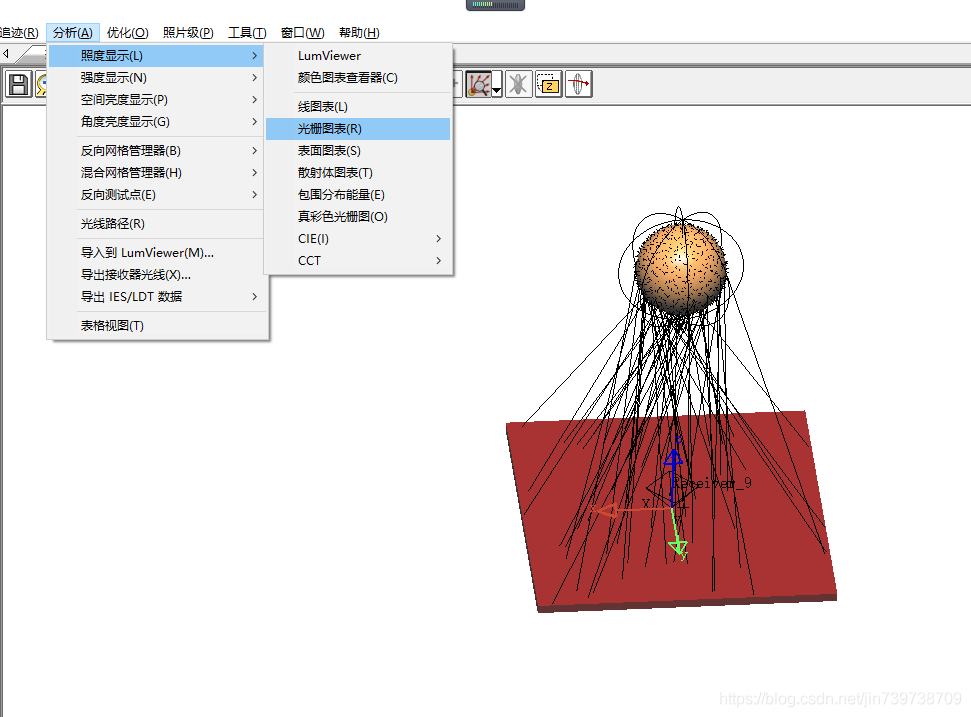

分析-照度显示-光栅图表

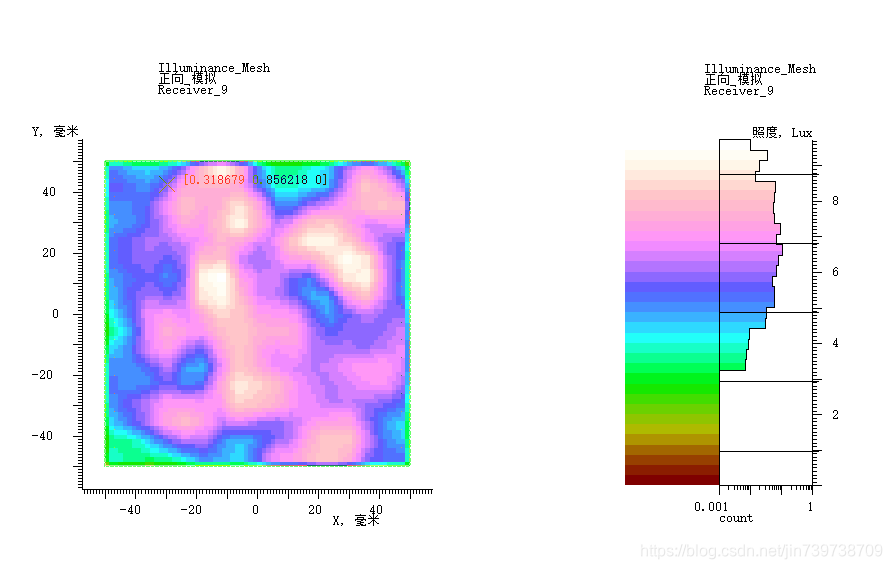

照度就是对物体表面的入射光的分析

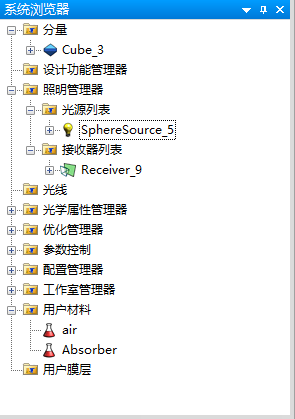

4.系统浏览器的作用和内容

我们可以看到：照明管理器（管理光源和接收器）、分量（管理物体）



5.光源的光强分析

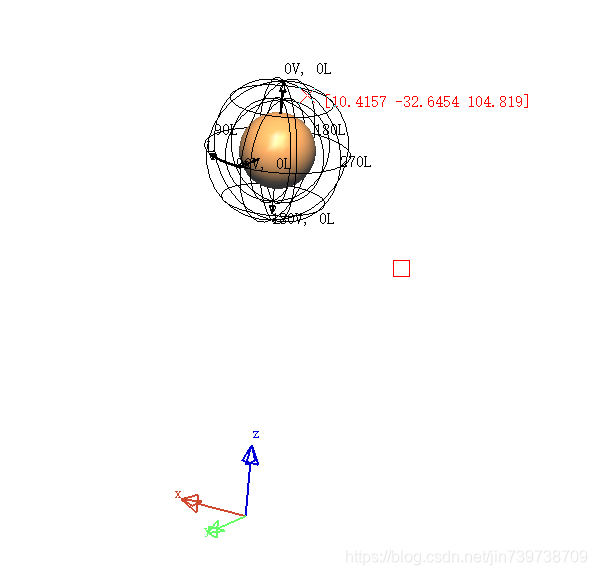

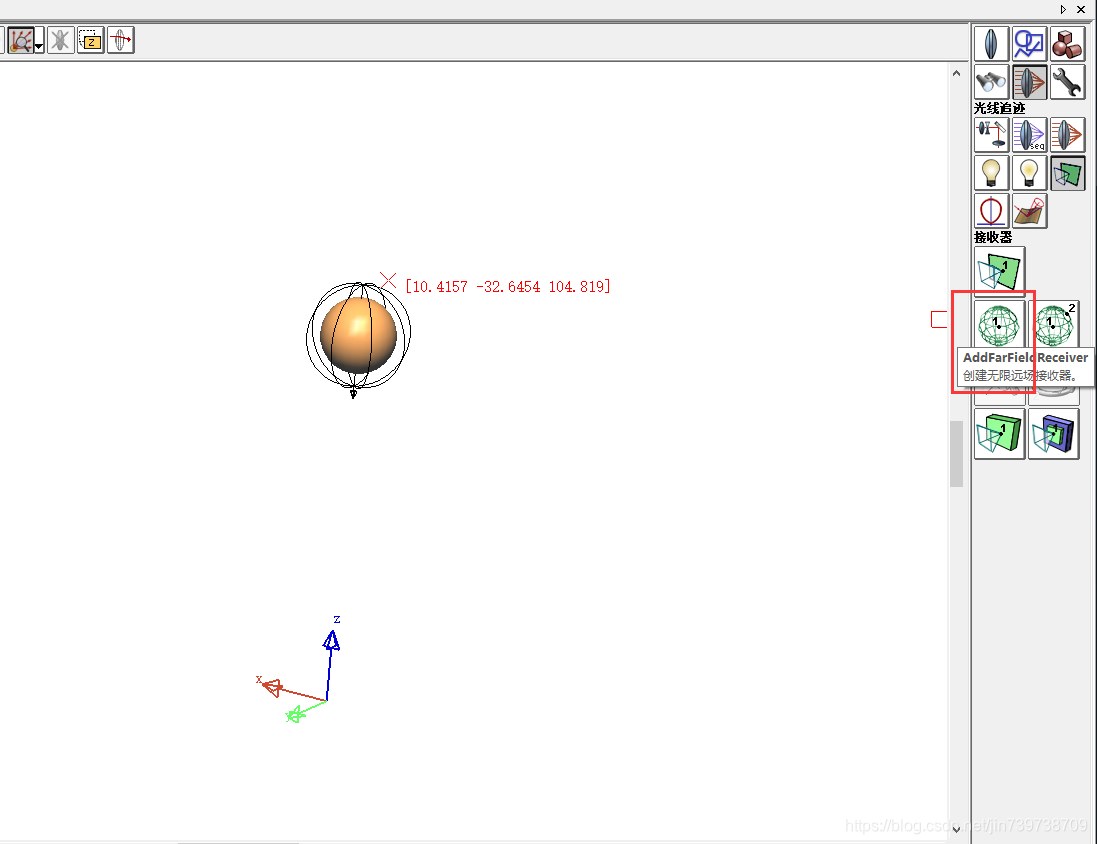

添加远场接收器：

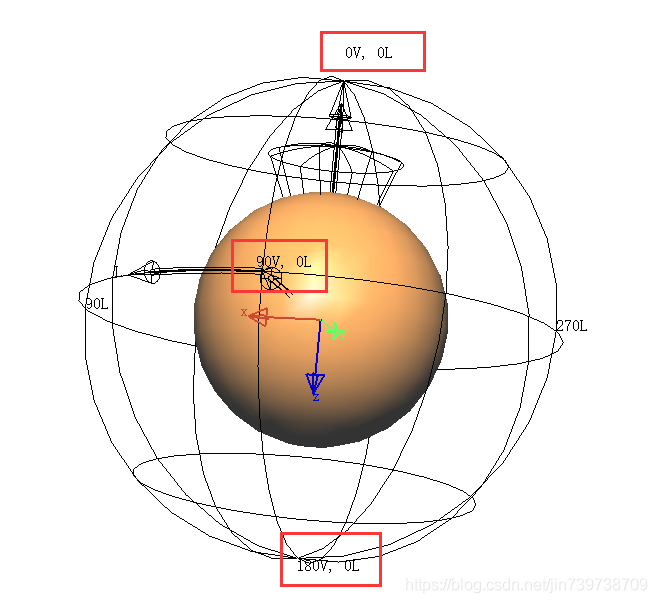

球型远场接收器的一些说明：

其中，V表示纬度，L表示经度。

比如，（0V,0L）表示维度为0经度为0；（90V,0L）表示纬度为90经度为0；90V也就是赤道

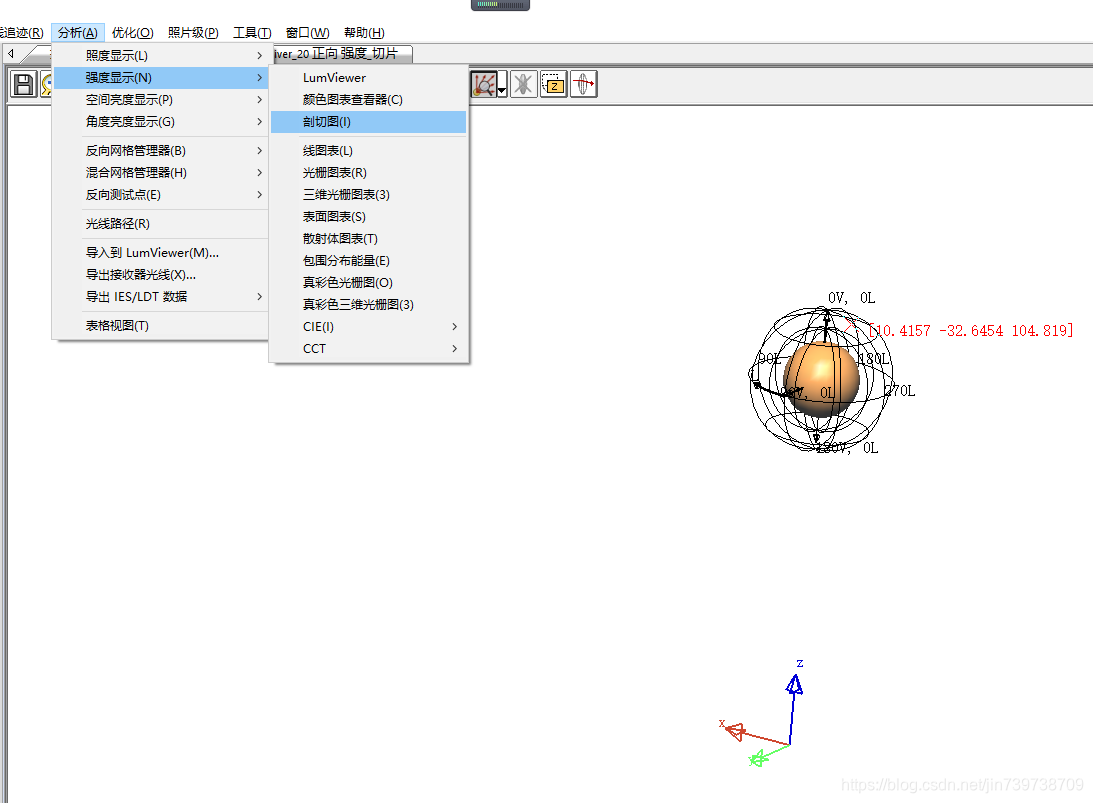

分析-强度显示-剖切图

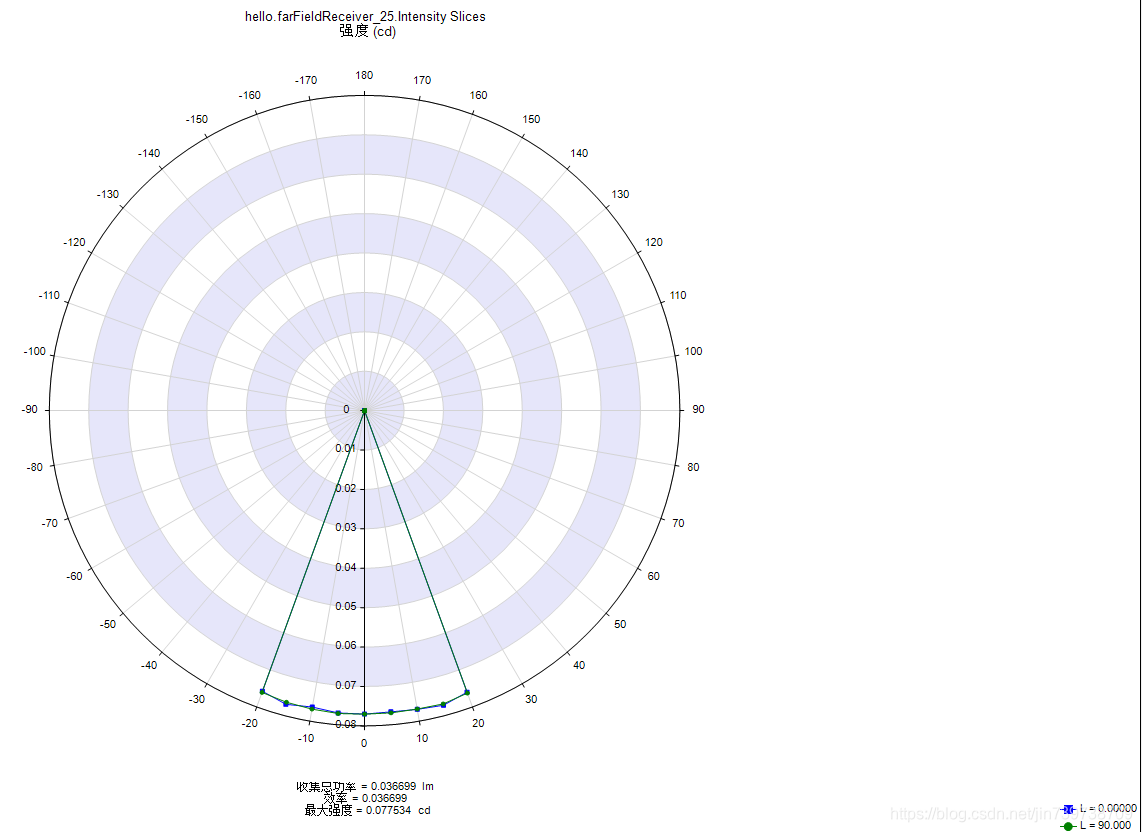

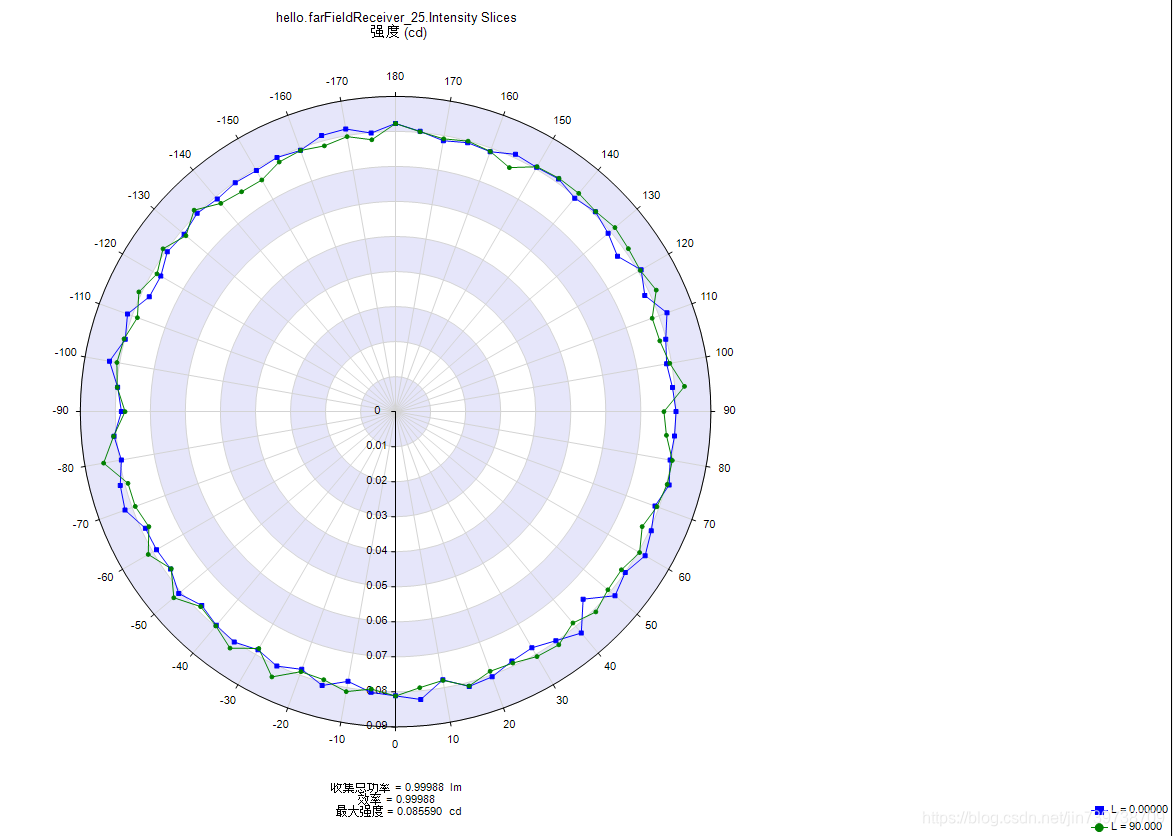

这里蓝色线是沿着0度经线采集的光源的强度，绿色线是沿着90度经线采集的光源的强度。以上是出射角度360度的球型光源的光强分析，

可以设置光源的出射角度范围为，45度，则对应的光强分布如下：
