作为电路分析和测试的常用工具,LCR测试仪可以测量电感(L)、电容(C)和电阻(R)的值。但在某些情况下,仅仅测量这些参数可能并不够,我们还需要在测试电路中加入直流偏置电压或电流,以模拟实际工作环境。这种情况下,如何为LCR测试仪添加直流偏置呢?
一、为什么需要在LCR测试仪中加入直流偏置?
电感、电容等器件在实际电路中往往会受到直流电压或电流的影响。比如,电解电容的电容值会随着偏置电压的变化而发生变化;磁性材料制成的电感会因偏置电流的改变而出现饱和现象,从而导致电感值发生变化。为了更准确地测量这些器件的特性,我们需要在测试电路中施加与实际应用环境相匹配的直流偏置。

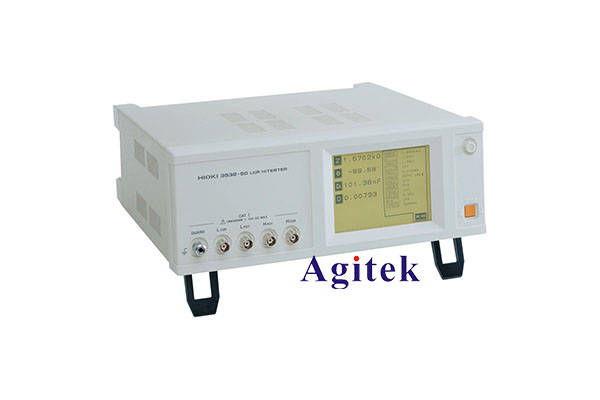

二、LCR测试仪如何添加直流偏置
大多数LCR测试仪都具有外部偏置电压或电流的功能,可以通过以下步骤为测试电路添加直流偏置:
1. 检查LCR测试仪是否具有外部偏置功能。一般会在测试仪的后面板或说明书中找到相关的接口和使用说明。
2. 准备合适的直流电源。根据测试电路的要求,选择能提供足够电压或电流的直流电源。
3. 将直流电源的正负极分别连接到LCR测试仪的偏置输入接口上。要注意极性,以免损坏测试仪。
4. 在LCR测试仪上设置好偏置电压或电流的大小,并开启偏置功能。一些测试仪还可以设置偏置的上下限,以防止偏压过高。
5. 将待测电路连接到LCR测试仪的测试端子上,即可在施加偏置的条件下进行测量。
需要注意的是,在添加直流偏置时要遵循LCR测试仪的使用说明,检查偏压或偏流是否超出仪器的允许范围,以免损坏测试仪。另外,还要注意测试电路本身的承受能力,避免因偏压过高而烧坏元器件。
三、LCR测试仪添加直流偏置的应用场景
添加直流偏置在LCR测试中有以下几种常见应用场景:
1. 测量电解电容的容值随偏压变化特性。
2. 测量磁性元件(电感、变压器等)的电感值随偏置电流变化情况。
3. 测试功率器件(二极管、晶体管等)的静态参数,如截止电压、击穿电压等。
4. 模拟实际工作环境,对电路中的其他元件(电阻、电容等)进行参数测试。
综上所述,为LCR测试仪添加直流偏压或偏流,可以帮助我们更好地模拟实际工作条件,获得更准确的测量结果。在使用时需要注意安全操作,选择合适的测试参数,以确保测试过程顺利进行。
