总览

本轮作业中，我们需要在一个光源为方向光，材质为漫反射 (Diffuse) 的场景中，完成屏幕空间下的全局光照效果（两次反射）。
为了在作业框架中实现上述效果，基于我们需要的信息不同我们会分三阶段着色，每个阶段都有相对应的任务。

第一次着色负责计算 Shadow Map 所需的深度值并保存到贴图中。
第二次着色负责计算屏幕空间中，每个像素对应的世界坐标系下位置、世界坐标系下法线、漫反射反射率和可见性信息并最终保存到对应贴图中。
第三次着色基于之前得到的场景几何信息 (像素对应的位置，法线)，场景与光源的遮挡信息 (光源坐标系的深度值)，场景的材质信息 (漫反射反射率)，来计算两次反射的全局光照结果。

流程

对于本次实验，有如下三个任务点需要依次完成:

实现对场景直接光照的着色 (考虑阴影)。
实现屏幕空间下光线的求交 (SSR)。
实现对场景间接光照的着色。

如果你能确保每一步完成正确，最终我们可以得到质量不错的光照效果！

直接光照

熟悉如何使用提供的函数，以及GBuffer信息。
你需要实现位于 shaders/ssrShader/ssrFragment.glsl 文件中的 EvalDiffuse(wi, wo, uv) 和 EvalDirectionalLight(uv) 函数，并在 main 函数中实现直接光照的效果。

以下的 uv 表示着色点的屏幕空间坐标，即值域为 [0, 1]²。
EvalDiffuse(wi, wo, uv) 函数的返回值为 BSDF¹ 的值。参数 wi 和 wo 为世界坐标系中的值，分别代表入射方向和出射方向，需要注意的是，这两个方向的起点都为着色点。在这一步中你会需要: 漫反射率和法线信息。我们提供了 GetGBufferDiffuse(uv) 和 GetGBufferNormalWorld(uv) 来获取漫反射率和法线。这里需要注意，GetGBufferDiffuse(uv) 返回的值是在线性空间的，GetGBufferNormalWorld(uv) 得到的法线是在世界坐标系的。为了获取屏幕空间的坐标，我们提供了 GetScreenCoordinate(posWorld) 函数，它的参数为世界坐标系中的位置。

在这里插入图片描述

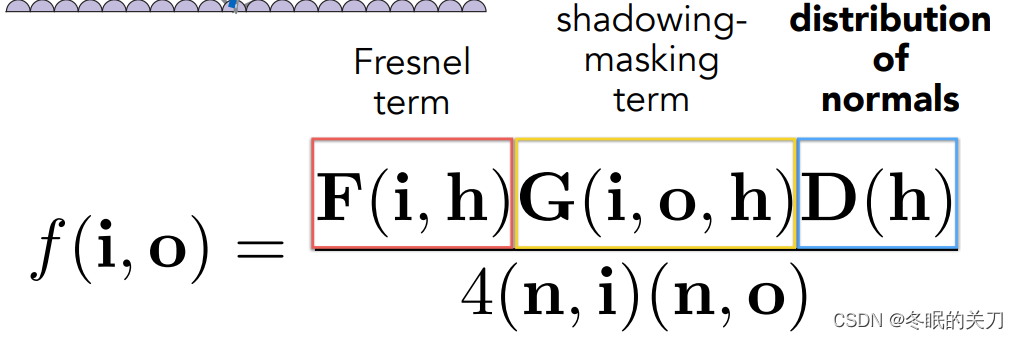

BRDF = F G D / 4 (n,i) (n,o)
菲涅尔项、法线分布项、几何（遮蔽）项

输入：入射方向wi、出射方向wo、屏幕空间像素uv

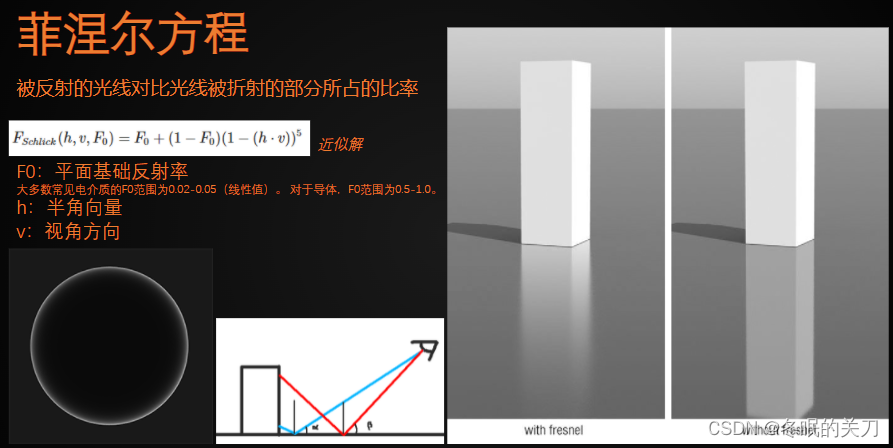

菲涅尔项

有多少能量被反射取决于入射光的角度，如果入射角接近掠角grazing angle（入射方向和法线几乎垂直），这种情况下反射是最多的。
BRDF和光线传播都是可逆的。入射和出射可以互换。

菲涅尔项与PBR本身的性质有关（dielectric绝缘体和conductor导体）菲涅尔项告诉我们有百分之多少的能量会被反射掉。
在物理上有非常复杂的表示，会考虑光线的s极化、p极化考虑从空气到介质的折射率、考虑入射角。

在这里插入图片描述

vec3 F0 = GetGBufferDiffuse(uv);
vec3 h = normalize(wi + wo);
vec3 v = wi;
vec3 Fresnel_term = F0 + (vec3(1.0) - F0) * pow((vec3(1.0) - (h * v)),vec3(5.0));

发现有些vec3运算不需要强制设置vec3类型
简化后

vec3 F0 = GetGBufferDiffuse(uv);
vec3 h = normalize(wi + wo);
vec3 v = wi;
vec3 Fresnel_term = F0 + (1.0 - F0) * pow((1.0 - (h * v)),vec3(5.0));

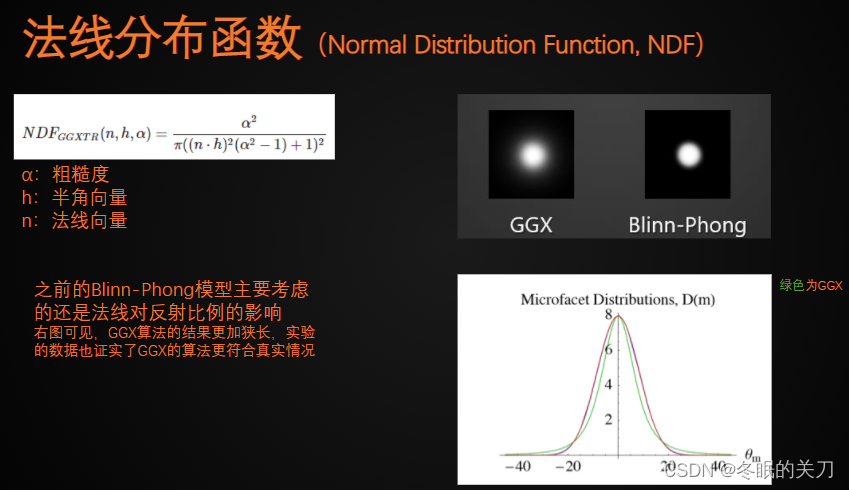

法线分布项

如果微表面的法线分布集中，就说明微表面法线变化不明显，也就说明法线都差不多，也就是表面比较平坦。可以得出近似glossy，如果非常集中，就是specular。

如果把微表面的高度场拉大，等于所有面都被拉得倾斜了，使得normal的分布变化越来越明显。

vec3 alpha = F0;
vec3 n = GetGBufferNormalWorld(uv);
vec3 NDF_div = pow(pow(n * h,vec3(2.0)) * (pow(alpha,vec3(2.0)) - 1.0) + 1.0, vec3(2.0));
vec3 NDF_GGXTR = pow(alpha,vec3(2.0)) / (M_PI * NDF_div);

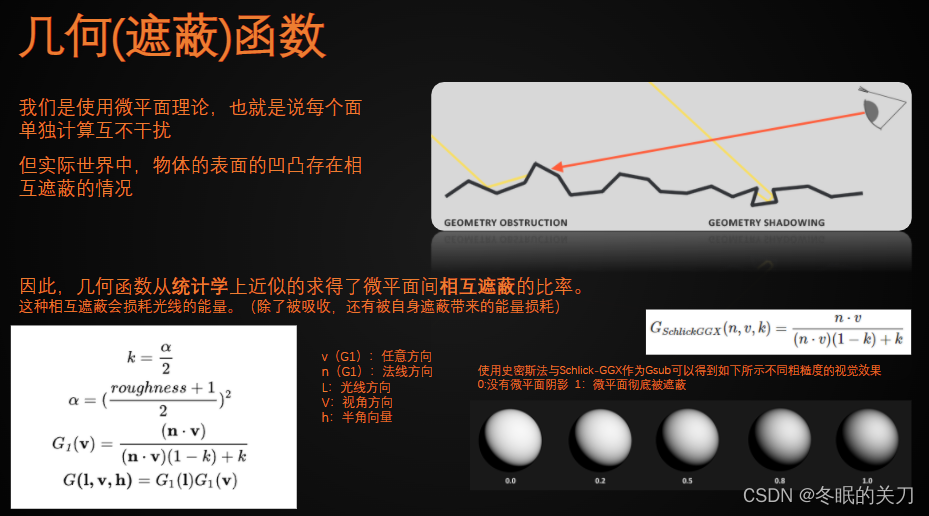

几何遮蔽项

解决微表面之间自遮挡的问题。从光线出发，被遮挡叫shadowing；从眼睛（微表面）出发，被遮挡叫masking
经过自遮挡，微表面被遮挡的部分肯定不能那么亮，这一项就是为了进行变暗的操作。

从上往下看基本不需要做这个操作，在grazing angle要让它变暗很多。

alpha = pow(( alpha + 1.0 ) * 0.5, vec3(2.0));
vec3 k = alpha * 0.5;
vec3 G1L = (n * wo) / ( (n * wo) * (1.0 - k) + k);
vec3 G1V = (n * wi) / ( (n * wi) * (1.0 - k) + k);
vec3 Graphic_term = G1L * G1V;

BRDF结果

BRDF = F G D / 4 (n,i) (n,o)

vec3 EvalDiffuse(vec3 wi, vec3 wo, vec2 uv) {
  vec3 L = vec3(0.0);
  // 菲涅尔项
  vec3 F0 = GetGBufferDiffuse(uv);
  vec3 h = normalize(wi + wo);
  vec3 v = wi;
  vec3 Fresnel_term = F0 + (1.0 - F0) * pow((1.0 - (h * v)),vec3(5.0));
  // 法线分布项
  vec3 alpha = F0;
  vec3 n = GetGBufferNormalWorld(uv);
  vec3 NDF_div = pow(pow(n * h,vec3(2.0)) * (pow(alpha,vec3(2.0)) - 1.0) + 1.0, vec3(2.0));
  vec3 NDF_GGXTR = pow(alpha,vec3(2.0)) / (M_PI * NDF_div);
  // 几何遮蔽项
  alpha = pow(( alpha + 1.0 ) * 0.5, vec3(2.0));
  vec3 k = alpha * 0.5;
  vec3 G1L = (n * wo) / ( (n * wo) * (1.0 - k) + k);
  vec3 G1V = (n * wi) / ( (n * wi) * (1.0 - k) + k);
  vec3 Graphic_term = G1L * G1V;
  // BRDF项
  vec3 BRDF = Fresnel_term * Graphic_term * NDF_GGXTR / (4.0 * dot(n,wi) * dot(n,wo));
  return BRDF;
}

EvalDirectionalLight(uv) 函数的返回值为，着色点位于 uv 处得到的光源的辐射度，并且需要考虑遮挡关系 (Shadow Map)。在第二次着色的时候我们已经通过简单地比较深度得到了可见性信息，并保存到了贴图中。这里可以使用 GetGBufferuShadow(uv) 函数得到。你也可以修改 src/shaders/gbufferShader/gbufferFragment.glsl 文件中的 SimpleShadowMap(posWorld, bias) 来实现其他阴影算法。

在这里插入图片描述
这样拼出来的矩阵就是一个旋转矩阵。再做一个位移，网上的算法少一个位移运算所以有BUG

对比图

别人做的
大佬的代码

我的代码

以下是我实现间接光的代码
