什么叫A/D转换器?

A/D转换器

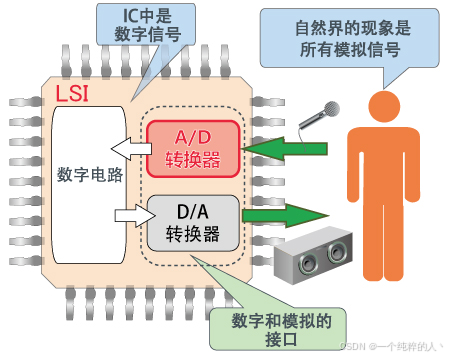

A/D转换器是从自然界的现象（各种各样的应用）产生的模拟信号变换为数字信号（A/D变换）的东西。这个工作是指由模拟信号经过采样→量化→编码变换为数字信号的一系列步骤。

基本操作

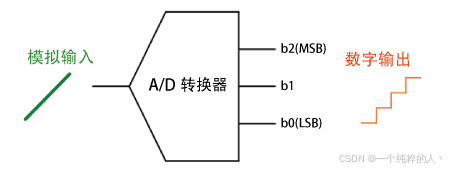

A/D转换器的基本操作请参见下方A/D转换器实例。

A/D转换器在离散周期内切出模拟信号的幅度，变换为用符号表示的数字信号。A/D转换了的数字信号位数叫做分辨率（这个情况下是3bit），最高位叫做MSB(Most Significant Bit)，最低位叫做LSB(Least Significant Bit)。

下方的图片展示了模拟信号（输入）和数字信号（输出）的关系。作为数字信号差，可识别的模拟信号最小振幅是最小分辨率(=1LSB)，在模拟信号和数字信号之间产生的误差叫做量化误差。

另外，第一个数字信号变化点(000→001)的0.5LSB下叫做零刻度，最后一个数字信号变化点(110→111）的0.5LSB上叫做满量程，从零刻度到满量程的这个区间叫满量程范围。
