FPGA专题-相位累加器（DDS）

相位累加器
关于相位累加器的使用，我不确定放在FPGA专题中是否合适，但是因为确实很多应用都是在FPGA上面的，所以暂时先这样定吧。
标题中所提到的DDS,我感觉这两个放一起也可以，因为DDS的核心思想就是使用的相位累加器。那么这玩意儿的作用是啥？简单来说就是在FPGA工作主频之下，可以生成任意频率的周期信号出来。

定义一个32bit的频率字Acc
定义一个32bit的频率控制字F_word
假设系统时钟（准确的说法应该是相位累加器的参考时钟）fclk
需要产生的时钟频率 fout

根据公式：

上面两个公式可以在已知需要获得的输出频率的基础上，计算得到需要的频率控制字。
然后看下频率控制字是怎么用的，这里就是用的相位累加器的原理。

上式是一个累加的过程，实现的原理是在一个32bit的数据范围内，即在（0~2^32-1）这个范围内进行累加，累加的步进是F_word；完成这一个范围内的累加之后，用时为T，那么这个T的倒数就是我们需要的fout了。完成一次累加之后，频率字Acc会溢出，然后进入下一次累加，形成下一个周期信号；如此重复进行后就是一个振荡的周期信号了。

那么这个周期信号该怎么表示出来呢？上面说了，完成（0~2^32-1）的累加过程是一个周期T，那么在这个周期里面，应该会有一次信号翻转。即高电平时间T/2，低电平时间也是T/2。
对于一个32bit的数，当低31位不断累加，直到第32bit从0跳转到1的时间段内，就是用了T/2的时间；当第32bit变成1之后，低31位又开始累加，直到数据溢出，又是T/2的时间。

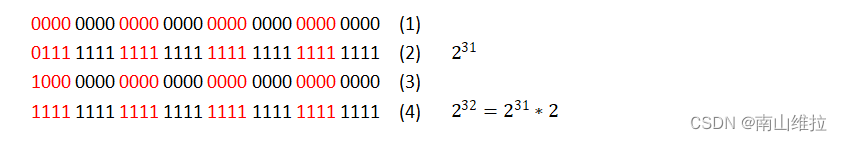

如果不能理解，结合下图

也就是说，在整个累加过程中，我们只要判断Acc的最高的情况，在0~T/2时间内，最高位为0；
在T/2~T的时间内，最高位为1；这样就是会产生一个fout的方波信号了。

assign clk_out = Acc(31);

这样的clk_out就是需要的fout了。

亦或者，直接对Acc的值进行判断

always@(posedge clk or negedge rst)
	if(!rst)
		clk_out <= 1'b0;
	else if(Acc <= 32'h7fffffff)
		clk_out <= 1'b0;
	else if(Acc >32'h7fffffff)
		clk_out <= 1'b1;

同样可以输出fout。

采样率
同时，想说一下关于采样率的问题。
常见于ADC这类芯片中，例如，某ADC芯片的采样率为1MHz，意思是每秒可以采样1M个点，那么采一个点所要花的时间是（1/1M） 秒。
在做FFT的时候，通常需要采集一个完整的正弦波，来进行FFT，这里就会涉及采样率的问题。
假如一个正弦波的频率为fsig=50KHz，我们需要用128个点来进行FFT，那就是要128个点采集完成这个正弦波。根据正弦波的频率可以计算出正弦波的周期Tsig=1/fsig;那么这128个点所占的时间就应该是这个周期Tsig。也就是说，采样芯片需要在Tsig时间内采集完成128个点，那么这个就可以计算出需要的采样率了。采样率设为Fs，则采一个点的时间是1/Fs；采128个点的时间就是128/Fs；则
128/Fs=1/fsig；会得出采样率Fs=128fsig；得到的是和被采样信号频率的关系；
根据奈奎斯特定律，采样频率至少要是被采样信号频率的2倍，才能获得被采样信号的有效信息，否则就会出现失真。这里其实就可以分析得到，这里的128个点其实是可以人为设定的，假如设置为N;那么最后的公式就是Fs=Nfsig 。当然，保证这里的N>2是非常有必要的。
一般来说，我们的N会取的比较大。

FFT
说到上面的信息，不得不再说下FFT
其中的参数就包括上面说的Fs、N、fsig
FFT是一种计算，采样到一个点，进行一系列的运算后，输出一个复数，假设为A+Bi；这个复数中就包含这个被采样信号sig的信息，对A和B求平方和再开根号，就是当前采样点在频谱上的幅值（注意并不是在正弦波形上的幅值），频谱上幅值最大的点出现在fsig频率处。
对于一个未知频率的正弦波信号，对其进行采样，然后进行频谱幅值的最大值筛选，可以计算出这个信号的频率。
Fs/N的意思是，对所有的N个采样点，用Fs的采样率来采样，则在每个点处的频率值（这个是在频域上的信息）。假设fsig出现在从0~N之间的某个点n处，则会有Fs/N*(n-1)=fsig;同样是可以计算出这个n。

以上内容算是比较综合的内容，在使用过程中通常会结合在一起使用，需要好好消化。也是在自己工作中遇到的问题，特此记录。
