伺服系统永磁同步电机矢量控制调速系统在线转动惯量辨识Matlab仿真

伺服系统永磁同步电机矢量控制调速系统在线转动惯量辨识Matlab仿真
1.模型简介

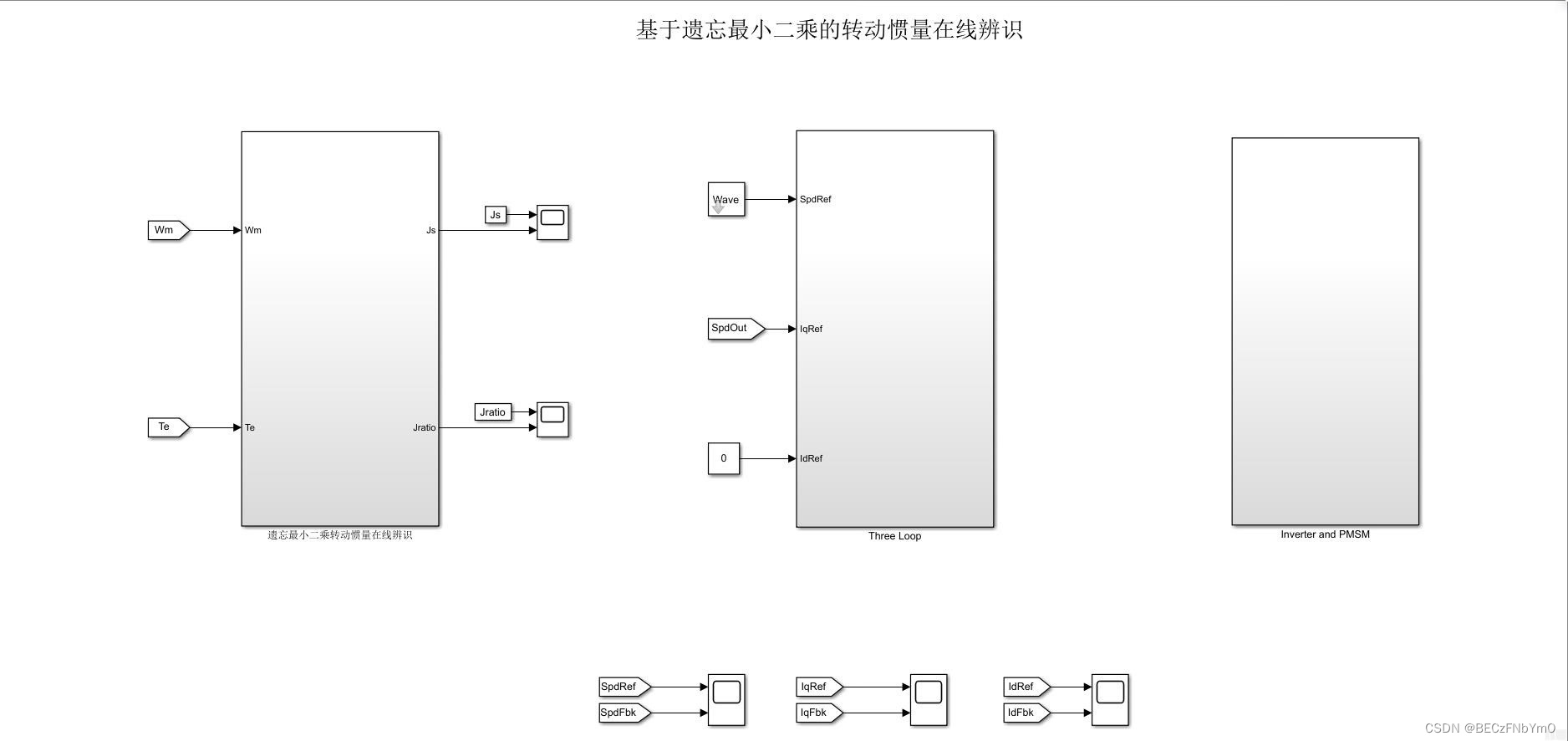

   模型为永磁同步电机伺服控制仿真，采用Matlab R2018a Simulink搭建。
   模型内主要包含使用matlab function编写的永磁同步电机模型代码和基于遗忘最小二乘法的转动惯量在线辨识算法代码、速度环、电流环等模块，Matlab funtion编写的代码，与C语言编程较为接近，容易进行实物移植。
    模型均采用离散化仿真，其效果更接近实际数字控制系统。
2.算法简介
    转动惯量是转速环中一个重要的参数，转速环PI参数自整定需要准确的转动惯量，当惯量不准确时，会降低系统的性能，因此需要转动惯量辨识算法，而在实际应用中，惯量是时变的，需要实时辨识惯量并更新转速环PI参数，以保证系统性能。
本仿真中采用基于遗忘最小二乘的方法来实现转动惯量在线辨识，仿真结果如第3部分所示，能够快速准确的辨识系统的转动惯量。
    算法框架基于永磁同步电机矢量控制调速系统，由速度环、电流环双环结构构成，其中，电流环采用PI控制，并具有电流环解耦功能；转速环采用抗积分饱和PI控制。

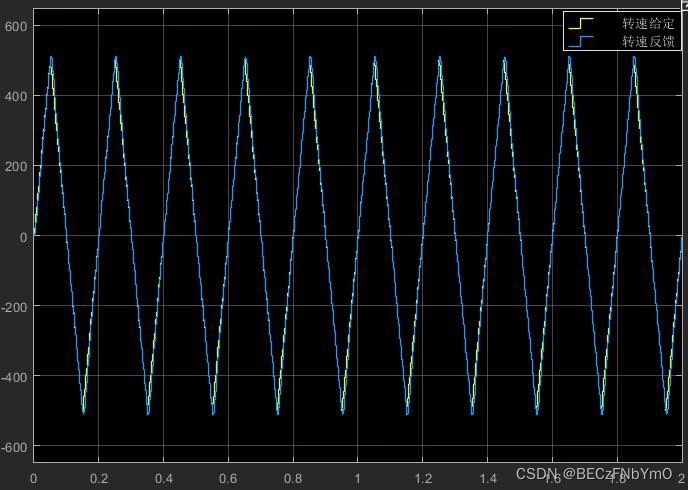

3.仿真效果

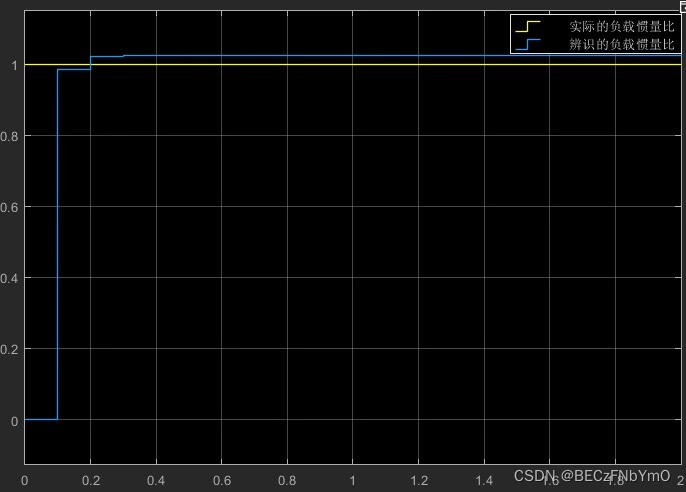

   1 负载惯量比为1时，辨识结果如下图1所示。

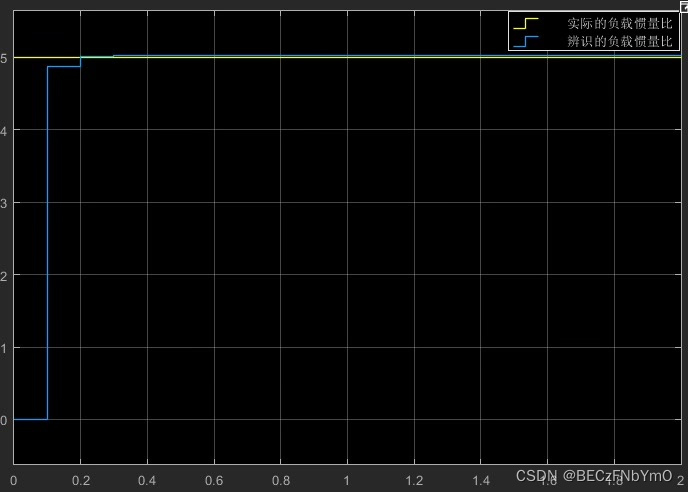

   2 负载惯量比为5时，辨识结果如下图2所示。

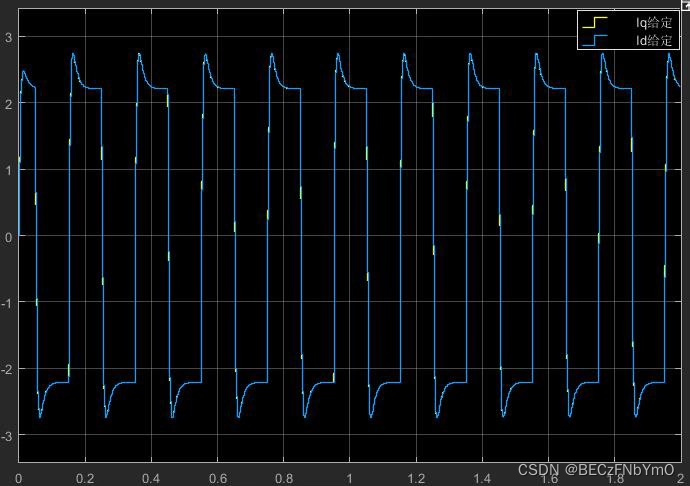

   3 负载惯量比为5时，辨识结果如下图3所示。
4.
    可提供模型内相关算法的参考文献，避免大 量阅读文献浪费时间。

伺服系统永磁同步电机矢量控制调速系统在线转动惯量辨识Matlab仿真

一、引言

伺服系统在工业自动化控制中起着至关重要的作用。永磁同步电机作为伺服系统中常用的执行器，其高性能、高精度的特点使其成为现代工业控制中不可或缺的一部分。为了实现对永磁同步电机的精确控制，研究人员提出了许多控制算法和辨识方法。

本文针对永磁同步电机伺服控制系统，在Matlab R2018a Simulink中进行了仿真研究。通过建立模型和采用在线转动惯量辨识算法，实现了对永磁同步电机的高效控制。

二、模型简介

1.1 永磁同步电机模型

本模型采用Matlab function编写的永磁同步电机模型代码。永磁同步电机是一种非线性系统，其模型比较复杂，但通过Matlab function编写的代码可以较为直观地描述永磁同步电机的运行特性。与C语言编程较为接近的Matlab function代码，可以方便地进行实物移植和系统集成。

1.2 转动惯量在线辨识算法

转动惯量是转速环中一个重要的参数，对系统的性能有着重要的影响。本模型中采用基于遗忘最小二乘法的在线辨识算法来实现转动惯量的辨识和更新。该算法能够快速准确地辨识系统的转动惯量，并为转速环的自整定提供准确的参数。

1.3 离散化仿真

为了更加贴近实际数字控制系统的运行特性，本模型采用了离散化仿真。通过离散化仿真，可以更好地模拟数字控制系统的实际运行过程，提高仿真结果的准确性和可靠性。

三、算法简介

转动惯量在线辨识算法是本模型的核心部分。转动惯量是转速环中一个关键参数，决定了系统的响应速度和稳定性。为了实现系统的高性能控制，需要准确地辨识转动惯量并更新转速环的参数。

本模型中采用基于遗忘最小二乘法的在线辨识算法。该算法通过对系统的输入和输出信号进行采样和处理，使用最小二乘法来估计系统的转动惯量。该算法具有辨识速度快、准确性高的特点，能够有效地提高系统的性能。

四、仿真效果

本模型通过设置不同的负载惯量比，进行了仿真实验，并对仿真结果进行了分析和评估。

1.1 负载惯量比为1时

在负载惯量比为1的情况下，对转动惯量进行辨识的结果如下图所示。从图中可以看出，辨识结果与真实值非常接近，验证了本模型的辨识算法的准确性和可靠性。

1.2 负载惯量比为5时

在负载惯量比为5的情况下，对转动惯量进行辨识的结果如下图所示。与负载惯量比为1时相比，辨识结果的误差稍大。这是因为负载惯量比增大时，系统的动态响应变慢，辨识的难度增加。不过，辨识结果仍然能够较好地接近真实值。

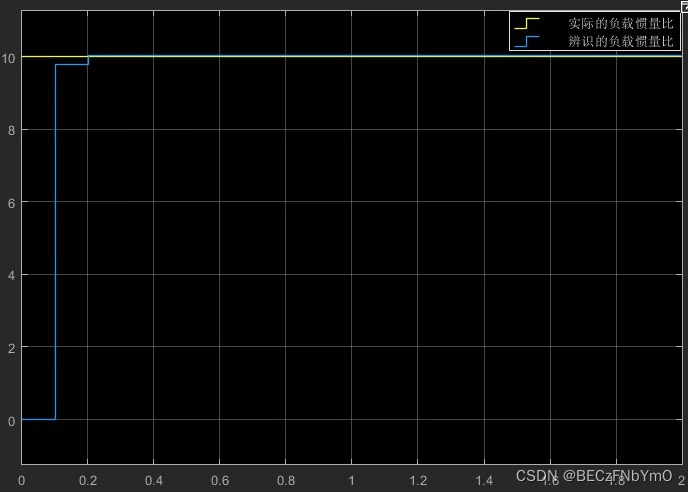

1.3 负载惯量比为10时

在负载惯量比为10的情况下，对转动惯量进行辨识的结果如下图所示。与负载惯量比为1和5时相比，辨识结果的误差进一步增大。这是因为负载惯量比增大到一定程度时，系统的动态响应迟滞现象增加，辨识的难度进一步增加。

五、结论

本模型针对永磁同步电机伺服控制系统，通过Matlab R2018a Simulink搭建了仿真模型，并采用基于遗忘最小二乘法的在线转动惯量辨识算法，实现了对永磁同步电机的高效控制。

通过仿真实验和结果分析，验证了本模型的有效性和准确性。本模型能够快速准确地辨识系统的转动惯量，并为转速环的自整定提供准确的参数，提高了系统的性能和稳定性。

在实际应用中，本模型可以作为永磁同步电机伺服控制系统的设计和优化工具。通过改进和扩展本模型，可以进一步提高永磁同步电机的控制性能，满足不同工业领域对伺服系统的需求。

通过以上模型建立和仿真结果分析，可以得出结论：伺服系统永磁同步电机矢量控制调速系统在线转动惯量辨识是一项有效且可靠的方法，能够提高永磁同步电机的控制性能和稳定性。同时，本模型还具有一定的实用性和推广价值，可以用于永磁同步电机控制系统的设计和优化。在实际应用中，可以根据不同的需求和要求，对本模型进行改进和扩展，进一步提高系统的性能和可靠性。
