题目描述

某外设接口有4个端口，地址为2F0H——2F3H，由A15～A2译码得到，而A1、A0用来区分接口中的4个端口。试画该接口与系统的连接图。

解决

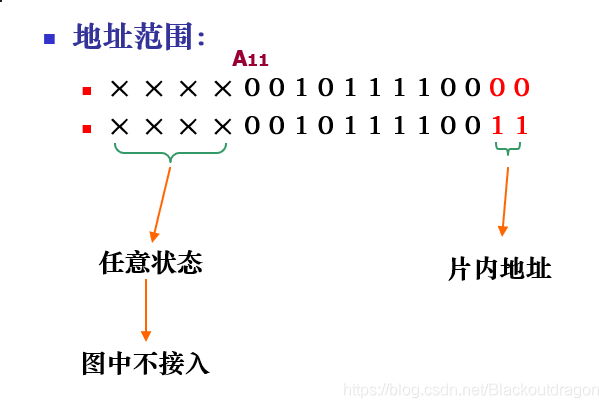

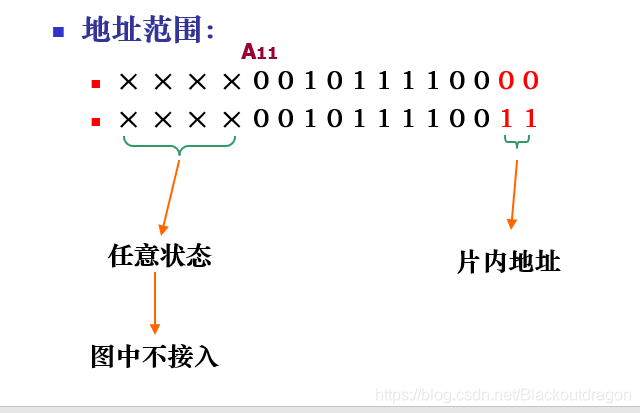

写出地址的二进制

在这里插入图片描述

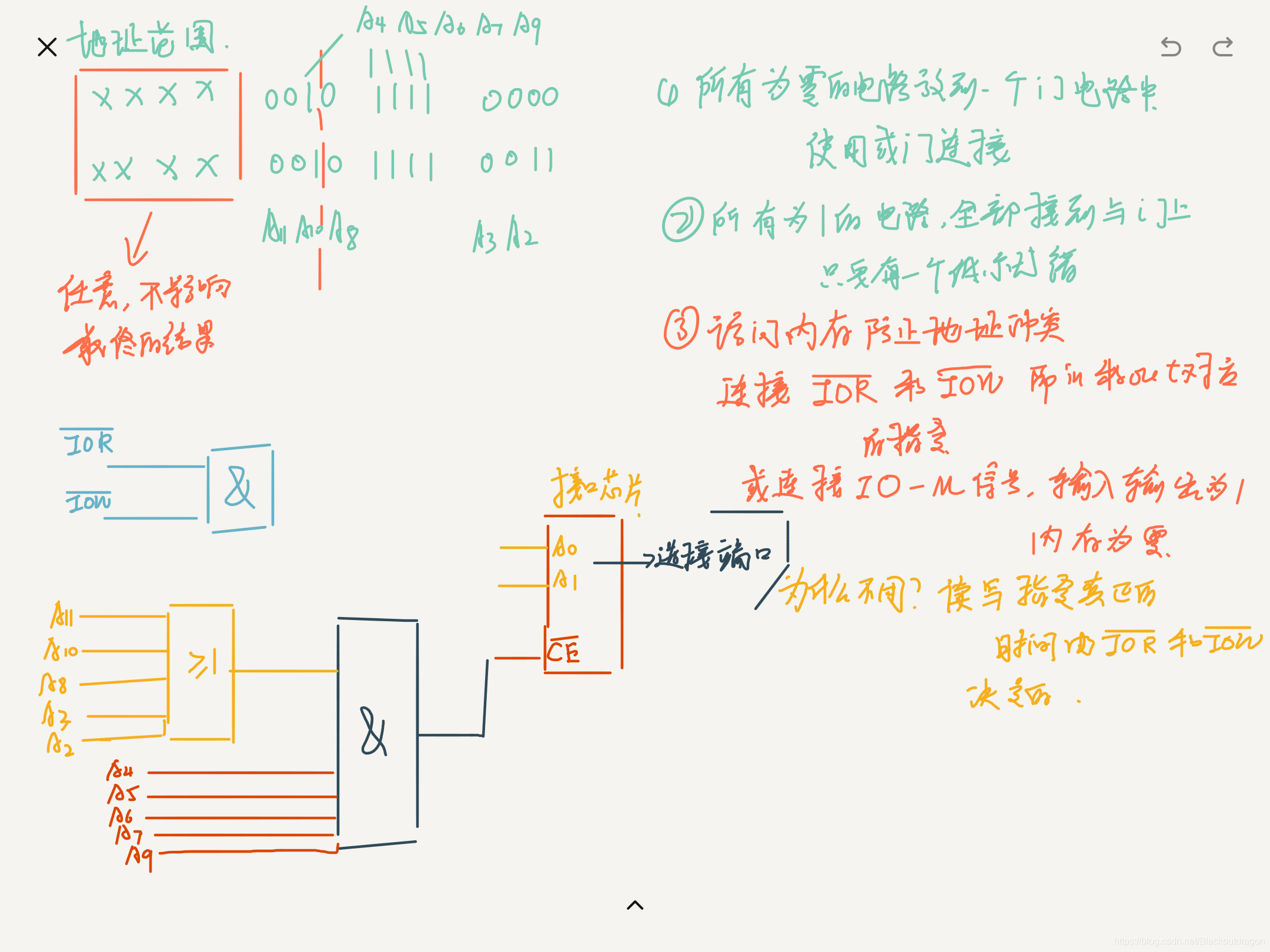

  • 找到外设接口的地址和接口中端口的地址
    *
  • 零位使用或进行连接，只要有一个一，就不会被选中
  • 一位使用与进行连接，只要有一个0，就不会被选中
  • 最终全部输入接口芯片，A1和A0被用来进行片选
    在这里插入图片描述
