编码器与译码器的电路设计及Multisim软件仿真

一. 编码器与解码器原理

编码器（Encoder）的逻辑功能是将2的n次方个输入信号的高/低电平信号编成一个对应的n位二进制代码。

译码器（Decoder）的作用正好与编码器相反，是将一个N位二进制代码（N个输入信号）转译为2的n次方个输出的高/低电平信号(或者另一种代码)。

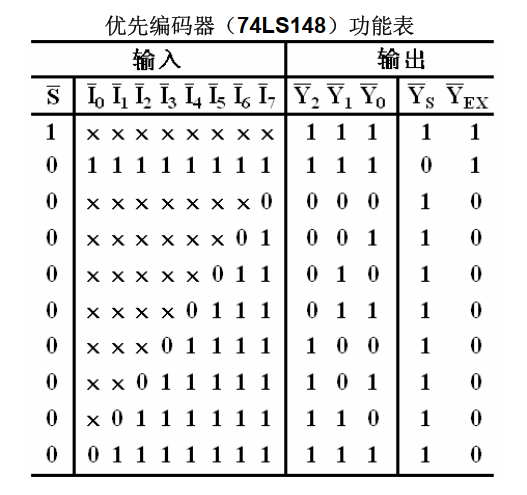

目前经常使用的编码器有普通编码器和优先编码器两类。优先编码器（74LS148）功能表如下所示：

常用的译码器电路有二进制译码器、 二–十进制译码器和LED显示译码器。

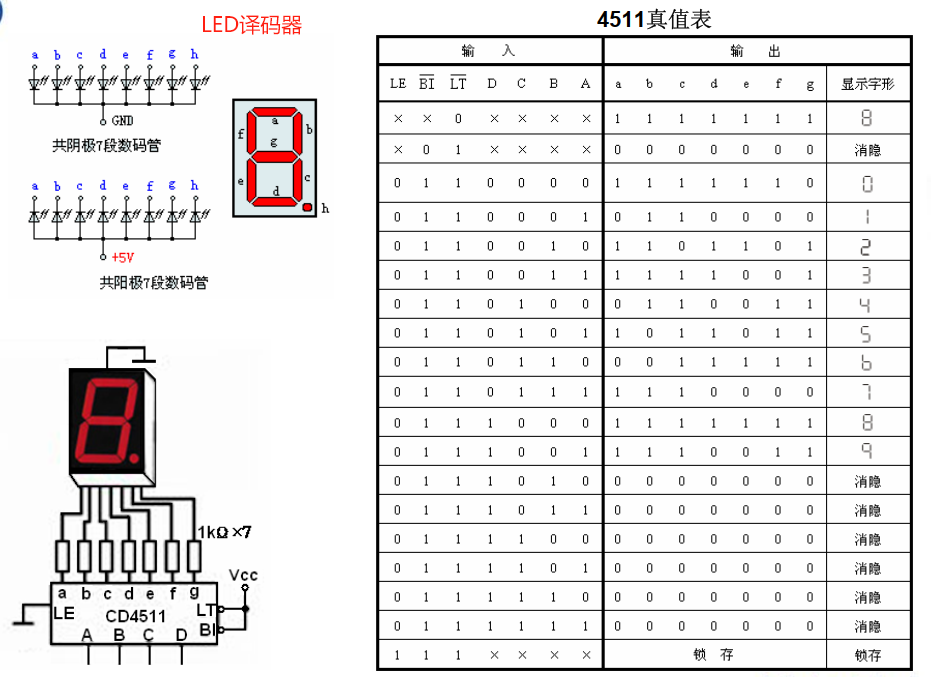

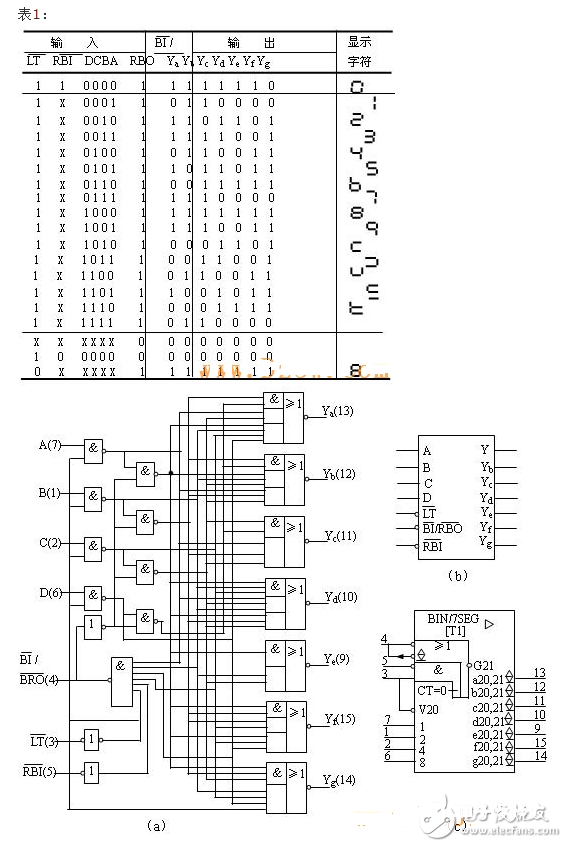

 除了CD4511之外，74LS48芯片也是一种常用的七段数码管译码器。它的真值表和典型电路如下：

理解以上原理的基础之后，验证编码器74LS148和译码器74LS138的逻辑功能：

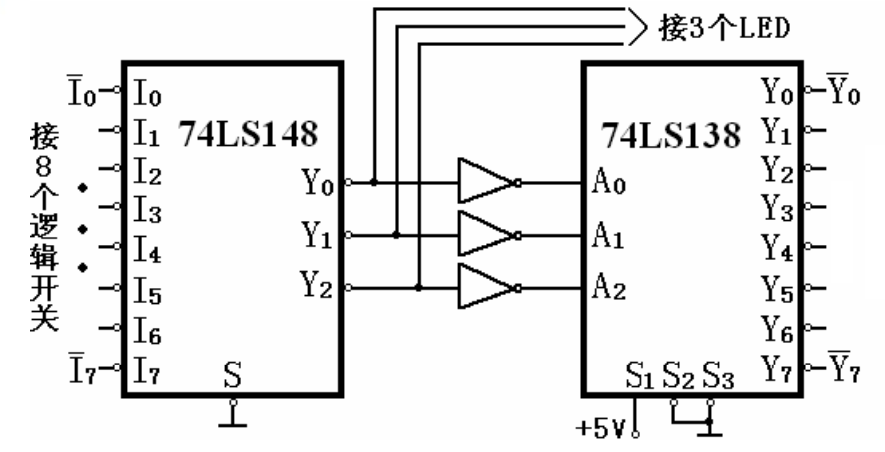

假如电路图如上所示，根据74LS148和74LS138的输出状态，填写下表，并分析结果。

 结果如下：

实验分析：74LS148 是 8 线-3 线优先编码器，且输入输出均为低电平有效，故接入的 LED 灯不发光表示有效。因为 74LS138 的输入端是高电平有效，故在中间接入反相器使 0 和 1 的位置对应，对整个电路而言，输出端反应了输入端优先级最高的输入信号。

二. 应用案例

假如有四个病房，四个病人的病情情况不同，分别对应优先级：最高、高、中、低。优先级低的会被优先级高得中断，可以用LED灯的亮灭或者LED数码管情况来代表病人的求助与否。

注意：这其实是一个典型的“四路抢答器”。要求利用74LS148优先编码器芯片，其他元件能少则少。

1、安装Multisim软件，熟悉基本使用方法

安装软件包在文章顶格处

基本使用方法

Multisim14.0进行基本电路仿真的操作方法

开启Multisim14.0软件，放置自己所需要的电容、电阻、等元器件，如图所示;

选中后跳出如图中的窗口，选择自己需要的器件类型的具体型号，如图所示;

这儿放置了一个电阻元件，并选择自己需要的电表，如图所示;

绘制好后，发现没有电源，那电路该如何运行呢，需要放置电源，选择图中箭头所指的选项，如图所示;

放置好后我们的基本的电路回路就完成啦，如图所示;

到这，发现说好的仿真呢，这儿点击图中箭头所指的运行选项，如图所示。这样电路图就完成啦。

2、了解74LS148芯片

74LS148 是8 线-3 线优先编码器，共有 54/74148 和 54/74LS148 两种线路结构型式，将 8 条数据线(0-7)进行 3 线(4-2-1)二进制(八进制)优先编码，即对最高位数据线进行译码。利用选通端(EI)和输出选通端(EO)可进行八进制扩展。

0-7 编码输入端(低电平有效)

EI 选通输入端(低电平有效)

A0、A1、A2 三位二进制编码输出信号即编码 输 出 端(低电平有效)

GS 片优先编码输出端即宽展端(低电平有效)

EO 选通输出端，即使能输出端

3、在Multisim中设计电路
