本文通过实例探讨了数值孔径(NA)如何影响光栅在显微系统中的分辨率，使用VirtualLabFusion进行系统构建和不同NA条件下光线/场追迹模拟，展示NA对光栅成像效果及分辨率的关键作用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

摘要


显微系统的分辨率一般用阿贝判据进行表征。这也解释了物镜的数值孔径(NA)决定了光栅(作为样本)衍射阶在其后焦平面上的滤波。当高衍射级次的衍射被滤除后，像面不会发生干涉，因此不会成像。本实例演示了数值孔径NA对滤波效果和分辨率的影响。

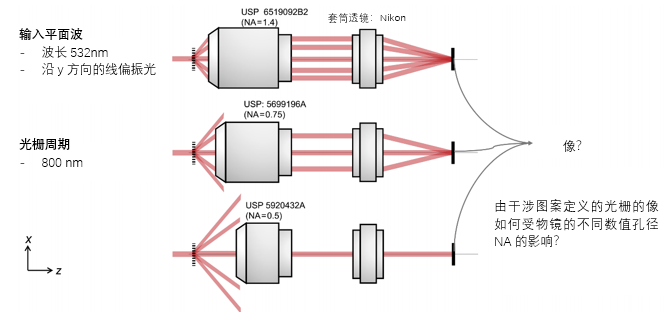

1. 案例


  

在VirtualLab Fusion中构建系统

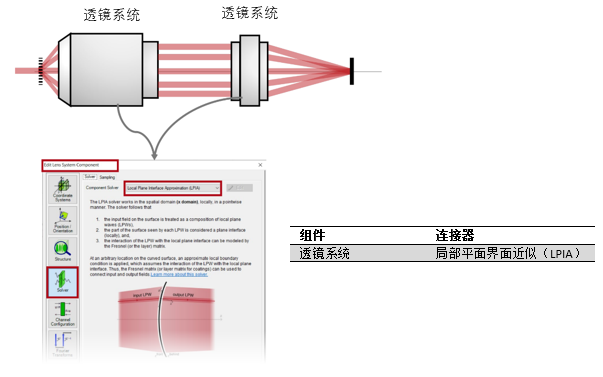

1. 系统构建模块


2. 组件连接器


 

几何光学仿真


以光线追迹

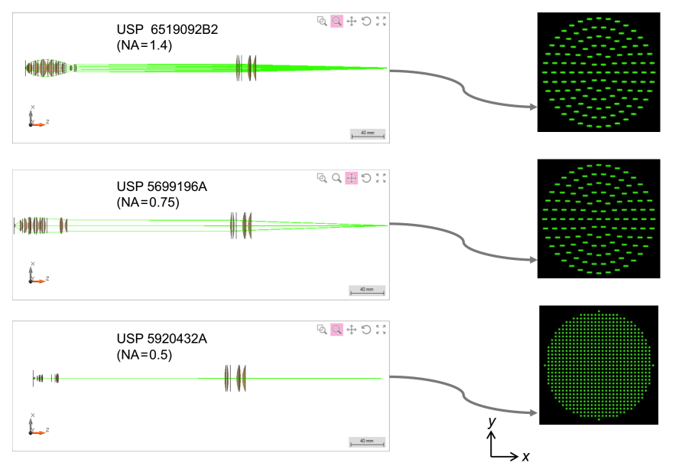

1. 结果：光线追迹


 

快速物理光学仿真


以场追迹

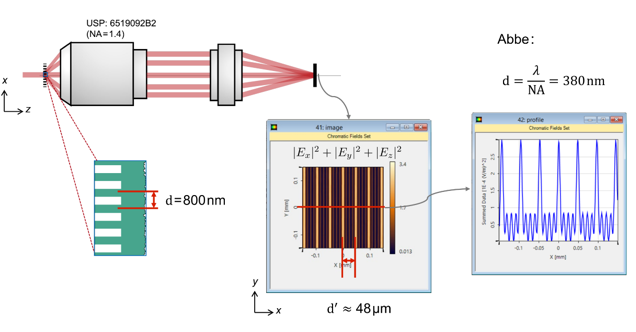

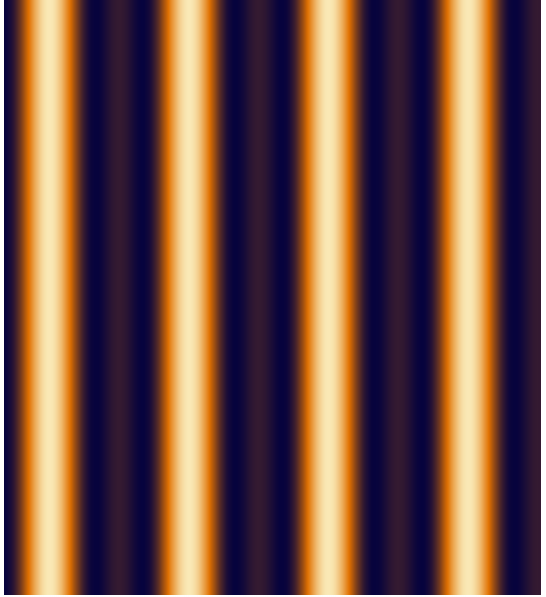

1. NA=1.4时的光栅成像

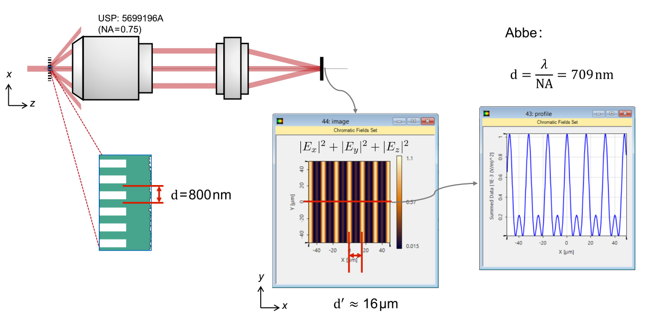

2.  NA=0.75时的光栅成像

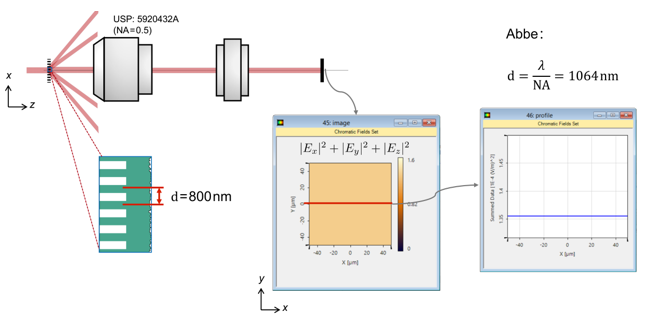

3. NA=0.5时的光栅成像

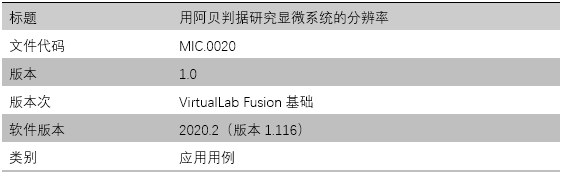

文件信息
