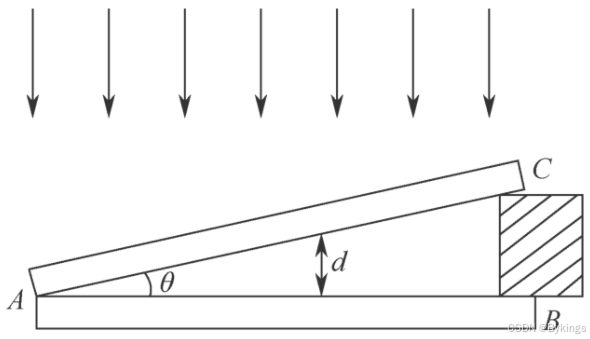

$考虑半波损失的情况下，劈尖厚度d处的光程差可表示为：\Delta =2nd+\frac{\lambda }{2}$

$由光强计算公式得I=4I_{0}cos^{2}(\frac{\delta}{2})，其中\delta=\frac{2π\Delta }{\lambda }$

clear all;

%默认光强为1
lambda = 6*(1e-7);
theta = 0.005;  %夹角
length = 0.001;  %劈尖长度
x1 = length*cos(theta);
[x,y] = meshgrid(0:0.00001:x1,0:0.00001:0.001);
phi = 2*pi*(2*tan(theta)*x/lambda+1/2);
I = 4*cos(phi/2).^2;  %干涉光强
z = tan(theta)*x;

surf(x,y,z,I)
shading interp;
colormap gray;
xlabel('x/m');
ylabel('y/m');
zlabel('z/m');
title(['劈尖夹角为:',num2str(theta/pi*180,4),'°']);

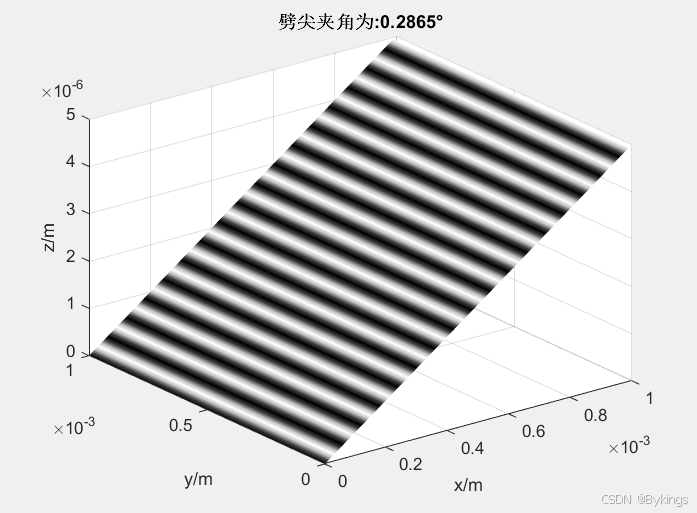

运行结果：
