Arduino 8×8点阵屏的驱动

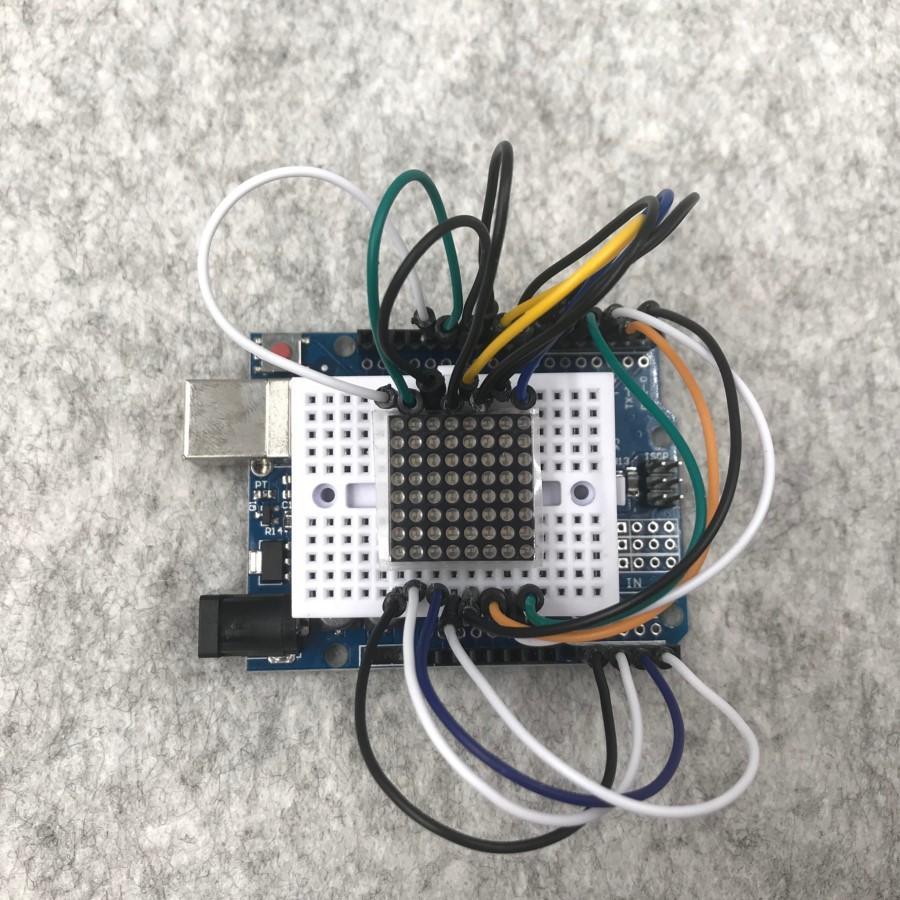

将8个LED发光二极管封装在一起就组成了数码管，将更多的LED组合在一起就组成了点阵屏。本篇我们来认识点阵屏，通过Arduino的IO口直接驱动点阵屏来了解其驱动方式。

一.点阵屏介绍
LED点阵屏由LED发光二极管组成，通过控制LED亮灭来显示文字、图片、动画、视频等，被广泛应用于公共场合做信息展示，如广告屏、公告牌等。

LED点阵屏按照LED发光颜色可分为单色、双色、三色灯等，可显示红、黄、绿甚至是真彩色。根据LED的数量又分为4×4、8×8、16×16等不同类型。多色点阵屏工艺要求相对较高，需要考虑多种颜色混合时对色彩的影响。这里我们通过单色8×8点阵屏来了解其原理。

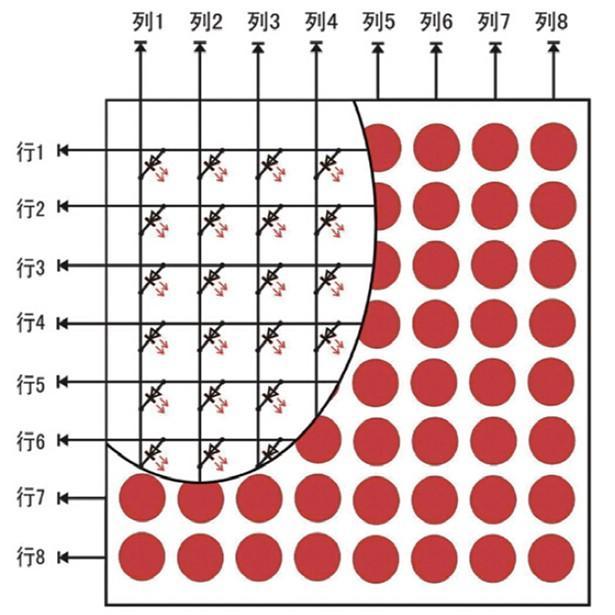

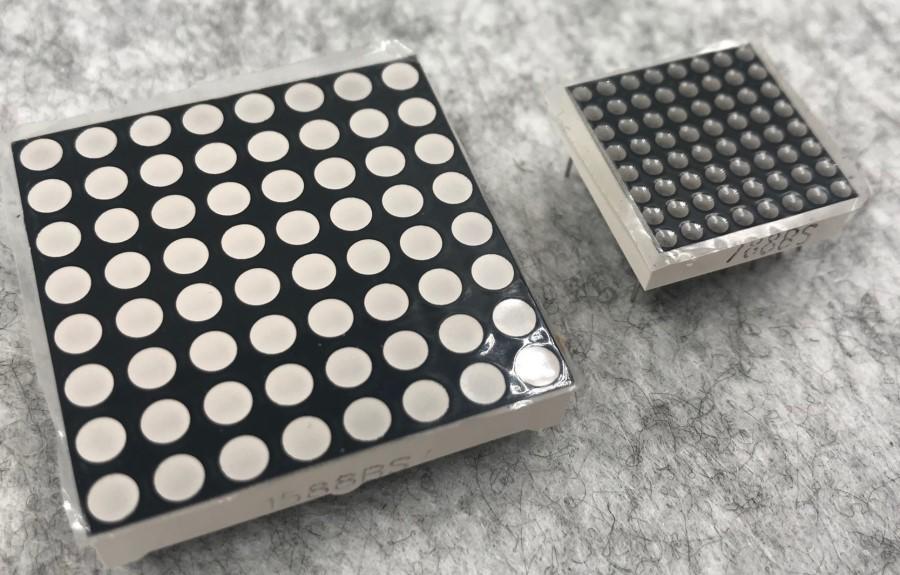

不同点阵屏封装不同，8×8点阵屏由8行8列共64个LED灯组成，其内部结构如下图：

每个LED放置在行线和列线的交叉点上，当对应的某一行电平拉高，某一列电拉低，则对应交叉点的LED就会点亮。
