一、序言
作为一只电子小白,这是我的第一篇博客。为了熟悉一下相关操作,先记录一下近期利用Altium Designer 绘制PCB直尺并借嘉立创5元打样的活动薅羊毛的经历。后期也将记录自己的学习心得等等,这应该是一件很有意义的事情吧。
二、 利用AD19画板子
绘制的过程主要是按照凡亿教育的PCB直尺课程,跟随课程一步步绘制,添加自己的元素。视频清晰度不是很高,而且画面有延迟。但是如果一步步看的话还是能学到很多基础的东西。像一些特殊粘贴的技巧,AD中图片导入脚本等等都有涉及。
附上学习链接
https://www.icxbk.com/xst/detail?vid=993

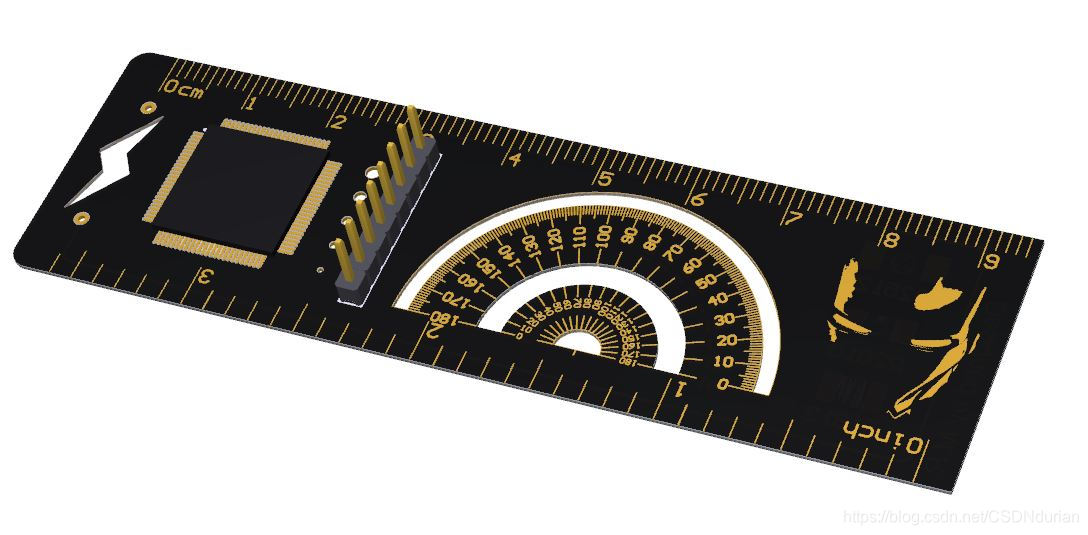

下面是3d效果图
虽然没什么技术含量,乍一看还是挺酷的~~
注意:
(1)嘉立创5元打样限定大小为
10
∗
10
10\ast 10
10∗10。原来按照视频里所讲画的尺子是
3
∗
20
3\ast 20
3∗20的,只好浓缩成
3
∗
10
3\ast10
3∗10的了。
(2)PCB尺子中槽孔和外形的线要放在一层,比如都放在机械1层,不然厂家会忽视。不要以为在AD里开槽就行了。这点视频中貌似忽视了。
三、发给厂商打样
想要5元打样,需要从官网下载嘉立创下单助手。
在里面上传压缩为zip或rar格式的pcb文件就可以在线下单了。
对于这款PCB直尺而言其实没有什么特殊的要求(有特殊要求就不只5元了)

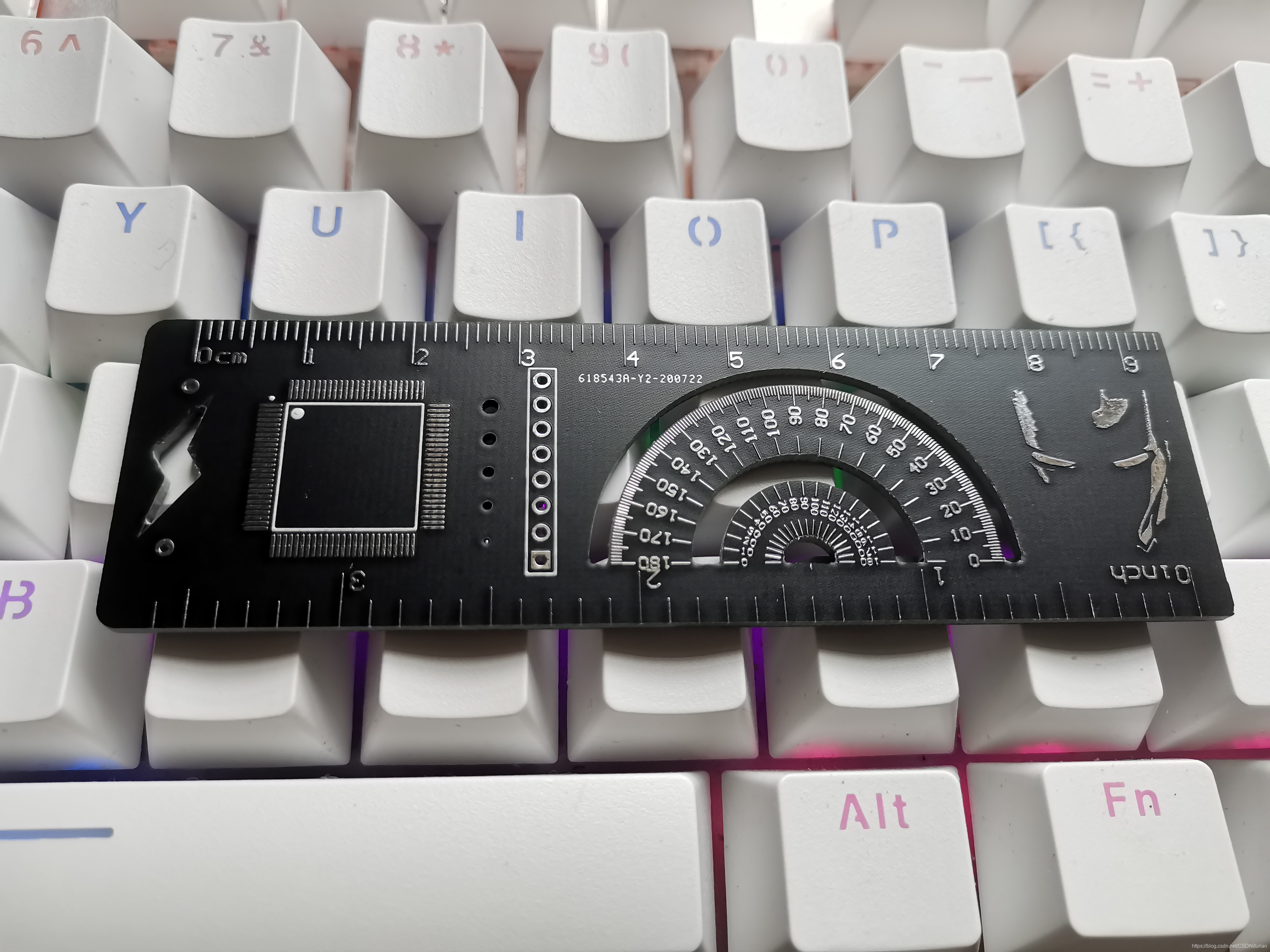

下图为实际效果图
自我感觉还不错,后期希望再添加一些电路,增加功能吧。
