边界框回归（BBR）的损失函数对于目标检测至关重要。它的良好定义将为模型带来显著的性能改进。大多数现有的工作假设训练数据中的样本是高质量的，并侧重于增强BBR损失的拟合能力。如果盲目地加强低质量样本的BBR，这将危及本地化性能。

Focal EIoU v1被提出来解决这个问题，但由于其静态聚焦机制（FM），非单调FM的潜力没有被充分利用。基于这一思想，作者提出了一种基于IoU的损失，该损失具有动态非单调FM，名为Wise IoU（WIoU）。当WIoU应用于最先进的实时检测器YOLOv7时，MS-COCO数据集上的AP75从53.03%提高到54.50%。

1、简介

YOLO系列的实时检测器已经得到大多数研究人员的认可，并自其问世以来应用于许多场景。例如YOLOv1，它构建了一个由BBR损失、分类损失和目标损失加权的损失函数。直到现在，这种构造仍然是目标检测任务最有效的损失函数范式，其中BBR损失直接决定了模型的定位性能。为了进一步提高模型的本地化性能，设计良好的BBR损失至关重要。

1.1、损失

对于 anchor box ，其中的值对应于边界框的中心坐标和宽高。类似地，描述目标框的特性。

YOLOv1和YOLOv2在BBR损失的定义上非常相似。其中YOLOv2将BBR损失定义为：

但是，这种形式的损失函数并不能屏蔽边界框大小的干扰，使得YOLOv2对小目标的定位性能较差。虽然YOLOv3构建了，试图减少模型对大目标的关注，但这种BBR损失给模型带来的定位性能仍然非常有限。

1.2、IOU

在目标检测任务中，使用IoU来测量anchor box与目标box之间的重叠程度。它以比例的形式有效地屏蔽了边界框大小的干扰，使该模型在使用（Eq2）作为BBR损失时，能够很好地平衡对大物体和小物体的学习。

然而，有另一个致命缺陷，可在方程3中观察到当边界框之间没有重叠时（），的反向投影梯度消失。因此，在训练期间无法更新重叠区域（图1）的宽度。

现有的工作GIOU、DIOU、Focal EIOU、CIOU以及SIOU中考虑了许多与边界框相关的几何因子，并构造了惩罚项来解决这个问题。现有的BBR损失遵循以下范例：

1.3、Focusing机制

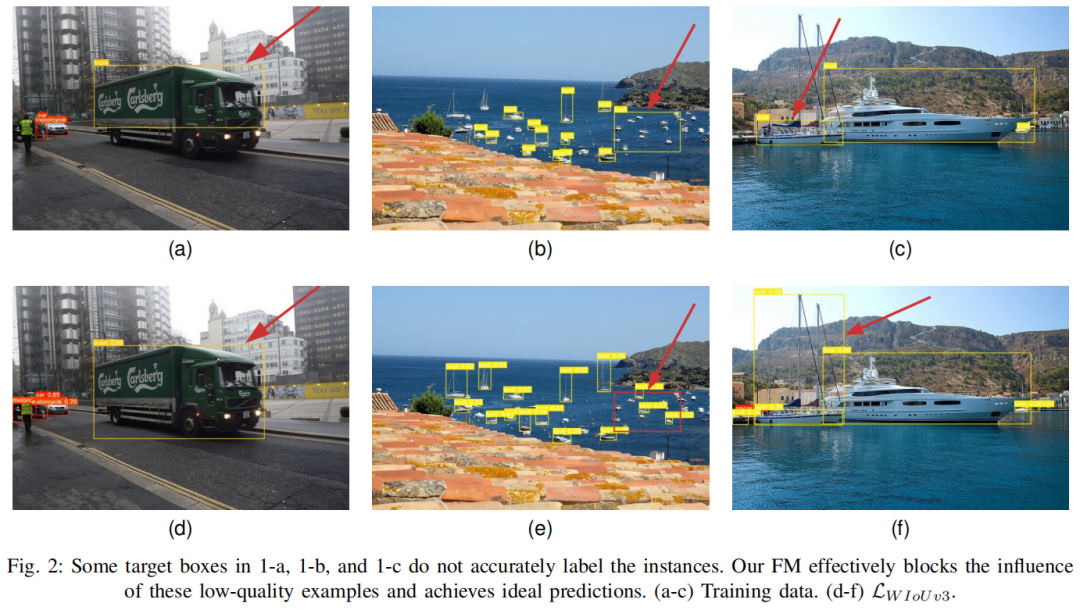

图2显示了训练数据中一些低质量的例子。当一个性能良好的模型为低质量的例子生产高质量的anchor box时，它将产生大的。如果单调FM分配这些anchor box较大的梯度增益，模型的学习将受到损害。

在Focal EIOU中，FifanZhang等人提出了使用非单调调频的Focal EIOU v1。Focal-EIoU v1的FM 是静态的，它指定了anchor box的边界值，使等于边界值的anchor box具有最高的梯度增益。Focal-EIoU v1没有注意到anchor box的质量评价反映在相互比较中没有充分利用非单调调频的潜力。

最终通过估计anchor box的离群值来定义一个动态FM β为β。本文的FM通过分配小质量的梯度增益，使BBR能够专注于普通质量的anchor box。同时，该机制将较小的梯度增益分配给β较大的低质量anchor box，有效地削弱了低质量示例对BBR的危害。

作者将这样的FM与基于IoU的损失结合起来，并称之为Wise-IoU（WIoU）。为了评估提出的方法，作者将WIoU纳入到了最先进的实时检测器YOLOv7中。

主要贡献总结如下：

1. 提出了BBR的基于注意力的损失WIoU v1，它在仿真实验中实现了比最先进的SIoU更低的回归误差。

2. 设计了具有单调FM的WIoU v2和具有动态非单调FM的WIoU v3。利用动态非单调FM的明智的梯度增益分配策略，WIoU v3获得了优越的性能。

3. 对低质量的样本的影响进行了一系列详细的研究，证明了动态非单调调频的有效性和效率。

2、相关工作

2.1、回归损失函数

为了补偿l2-范数损失的尺度敏感性，YOLOv1通过对边界框的大小进行平方根变换来削弱大边界框的影响。YOLOv3提议构建一个惩罚项来降低大目标框的竞争力。然而，l2-范数损失忽略了边界框属性之间的相关性，使得这种类型的BBR损失的效果较差。

为了解决IoU损失的梯度消失问题，GIoU使用了由最小的封闭框构造的惩罚项。DIoU使用由距离度量构造的惩罚项，而CIoU是通过添加基于DIoU的高宽比度量得到的。而SIoU构建了具有角度惩罚、距离惩罚和形状惩罚的IOU损失，具有更快的收敛速度和更好的性能。

2.2、带有FM的损失函数

交叉熵损失在二值分类任务中被广泛地应用。然而，这个损失函数的一个显著特性是，即使是简单的样本也会产生很大的损失值，与困难的样本竞争。林等人提出了单调FM的focal loss，有效地降低了简单样本的竞争力。

在Focal-EIoU中，Zifan等人提出了非单调调频的 Focal-EIoU v1和单调调频的 Focal-EIoU v1。在实验中，单调调频比非单调调频是一个更好的选择。

Focal-EIoU v1的FM是静态的，它规定了anchor box的质量划分标准。当anchor box的IoU损失等于界值时，得到了anchor box的最高梯度增益。由于没有注意到anchor box的质量评价反映在相互比较中，因此它没有充分利用非单调调频的潜力。

3、本文方法

3.1  模拟实验

为了初步比较BBR的各损失函数，使用了DIOU中提出的模拟实验进行评价。以7个宽高比（即1:4、1:3、1:2、1:1、2:1、3:1、4:1）生成目标框（面积1/32)。在以半径为r的（0.5,0.5）为中心的圆形区域中，均匀产生 Anchor。同时，为每个Anchor放置49个7个比例（即1/32、1/24、3/64、1/16、1/12、3/32、1/8)和7个长宽比（即1:4、1:3、1:2、1:1、2:1、3:1、4:1）的anchor box。每个anchor box需要映射到每个目标框上，有个回归样本。为了比较不同时期的收敛速度，建立了以下实验环境：

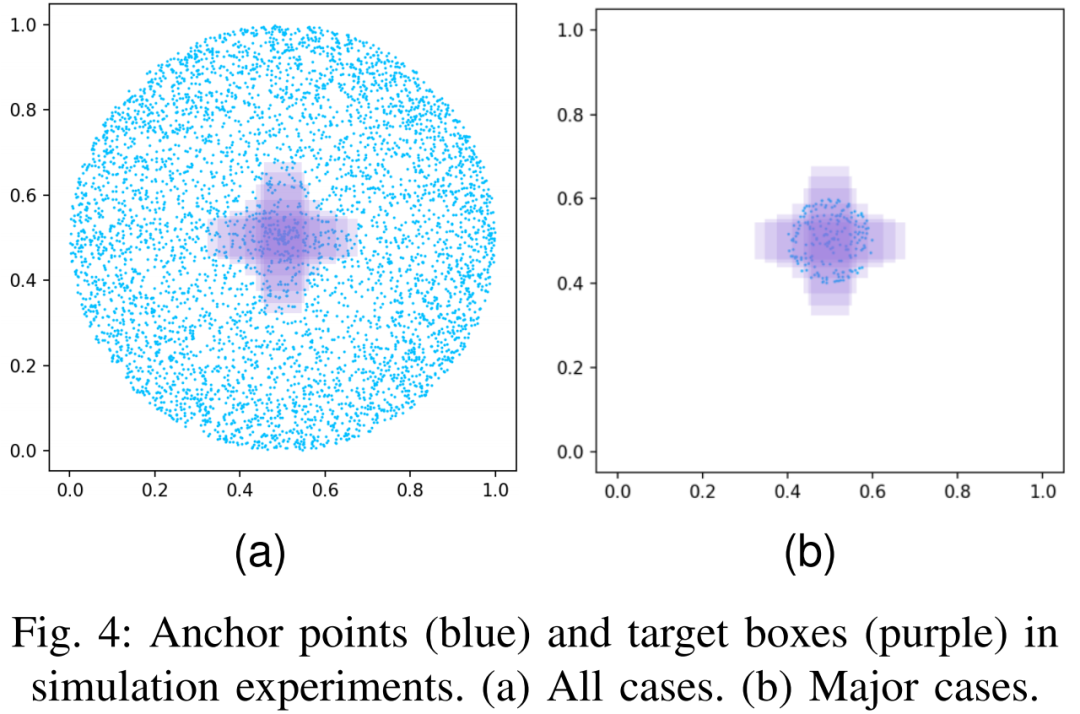

1. r = 0.5，anchor box分布在目标框覆盖区域内外（图4a），对应于BBR中的所有情况。

2. r = 0.1，anchor box在目标框的覆盖范围内生成（图4b），对应于BBR中的主要情况。

作者还将损失值定义为整体回归情况，并使用梯度下降算法对其进行优化，学习率为0.01。

3.2 梯度消失问题的求解

1、DIoU

郑辉等将定义为两个边界框中心点之间的归一化距离：

这个项不仅解决了的梯度消失问题，而且还可以作为一个几何因子。允许DIoU在面对具有相同的anchor box时做出更直观的选择。

同时，为最小的封闭盒的大小提供了一个负的梯度，这将使和增加，阻碍anchor box与目标框之间的重叠。然而，不可否认的是，距离度量确实是一个非常有效的解决方案，并成为SIOU的必要度量。在此基础上，张一凡等人增加了对距离度量的惩罚，并提出了EIoU：

2、CIoU

在的基础上，郑辉等增加了高宽比的考虑，并提出了：

其中，描述了长宽比的一致性：

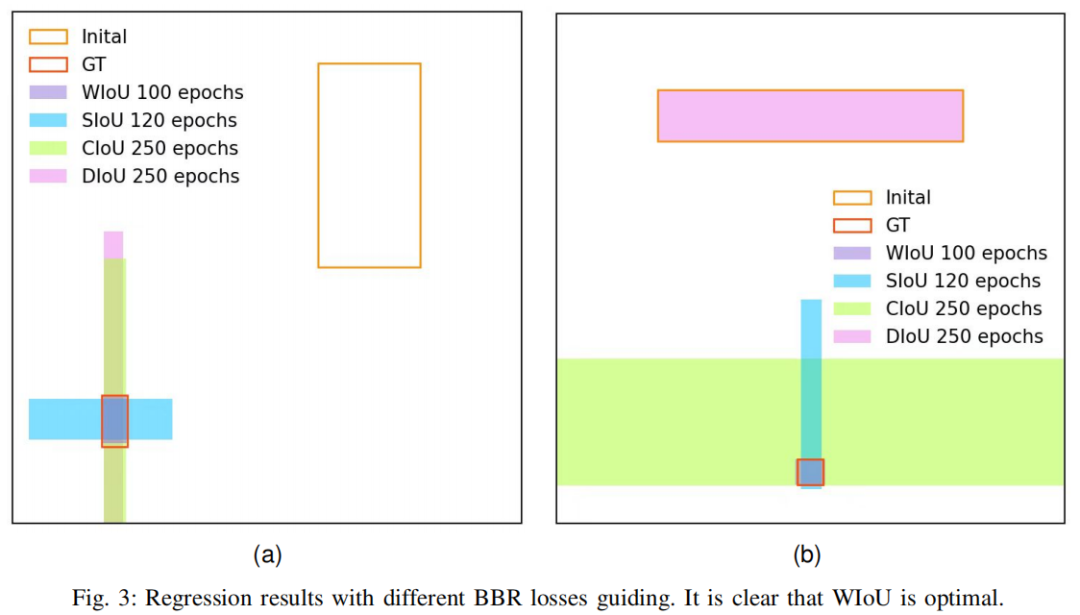

Yifan Zhang等人认为，DIoU的不合理之处在于，这意味着不能为anchor box的宽度w和高度h提供相同符号的梯度。在之前对DIoU的分析中，可以看出将产生负的梯度（方程式6）。当该负梯度恰好抵消了在anchor box上生成的梯度时，anchor box将不会被优化。CIoU对纵横比的考虑将打破这一僵局（图3b）。

3、SIoU

Zhora证明了中心对准anchor box具有更快的收敛速度，并根据角度成本、距离成本和形状成本构造了SIoU。

角度成本描述了中心点连接（图1）与x-y轴之间的最小角度：

当中心点在x轴或y轴上对齐时，Λ = 0。当中心点连接到x轴45°时，Λ = 1。这一惩罚可以引导anchor box移动到目标框的最近的轴上，减少了BBR的总自由度数。

距离惩罚描述了中心点之间的距离，其惩罚代价与角度代价呈正相关。距离成本的定义为：

形状成本描述了边界框之间的大小差异。当边界框的大小不一致时，请使用Ω ≠ 0，并将其定义为：

与相似，它们都包括距离成本和形状成本：

由于对距离度量的惩罚随着形状成本的增加而增加，因此由SIoU训练的模型具有更快的收敛速度和更低的回归误差。

3.3、本文方法

由于训练数据不可避免地包含低质量示例，几何因素（如距离和纵横比）将加重对低质量示例的惩罚，从而降低模型的泛化性能。当anchor box与目标盒很好地重合时，一个好的损失函数应该会削弱几何因素的惩罚，而较少的训练干预将使模型获得更好的泛化能力。基于此，我们构建了距离注意力（方程17），并获得了具有两层注意力机制的WIoU v1：

• ，这将显著放大普通质量anchor box的LIoU。

• ，这将显著降低高质量anchor box的，并在anchor box与目标框重合时，重点关注中心点之间的距离。

其中，、是最小封闭框的大小（图1）。为了防止产生阻碍收敛的梯度，和从计算图中分离出来（上标*表示此操作）。因为它有效地消除了阻碍收敛的因素，所以没有引入新的度量，例如纵横比。

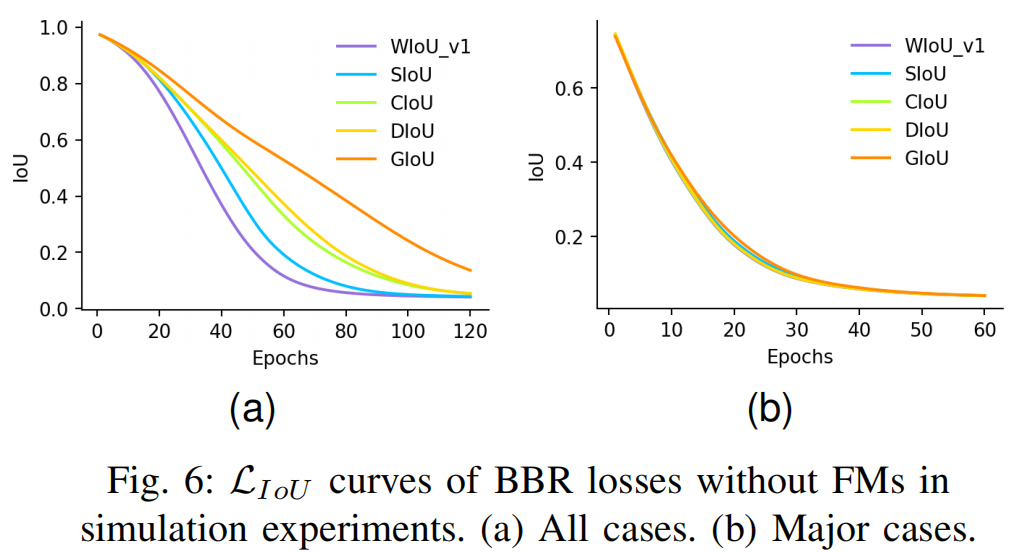

通过III-A中提到的模拟实验，比较了没有FMs的BBR损失的性能。从图6的结果中有以下观察结果：

1. 在现有工作中提到的一系列BBR损失中，SIoU的收敛速度最快。

2. 对于BBR中的主要情况，所有的BBR损失都具有极相似的收敛速率。由此可见，收敛速度的差异主要来自于非重叠的边界框。本文提出的基于注意力的WIoU v1在这方面的效果最好。

1、Learning from focal loss

focal loss为交叉熵设计了单调FM，这有效地减少了简单示例对损失值的贡献。因此，该模型可以专注于困难样本并获得分类性能改进。类似地，作者构造了的单调聚focusing系数。

由于focusing系数的增加，WIoU v2反向传播的梯度也发生了变化：

注意，梯度增益为。在模型的训练过程中，梯度增益随着的减小而减小，导致训练后期的收敛速度缓慢。因此，引入的平均值作为归一化因子：

其中是动量m的运行平均值。动态更新归一化因子将梯度增益保持在较高水平，这解决了训练后期收敛缓慢的问题。

2、Dynamic non-monotonic FM

anchor box的异常程度由与的比率表示：

较小的异常度意味着anchor box质量较高。为其分配了一个小的梯度增益，以便将BBR聚焦在普通质量的anchor box上。此外，将小的梯度增益分配给具有大离群度的anchor box将有效地防止来自低质量样本的大的有害梯度。使用β构建非单调Focusing系数，并将其应用于WIoU v1：

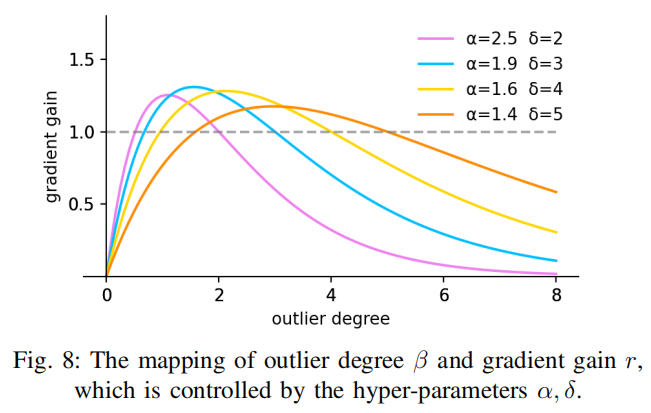

其中，当β=δ时，δ使r=1。如图8所示，当anchor box的离群度满足β=C（C为常数）时，anchor box将获得最高的梯度增益。由于是动态的，anchor box的质量分界标准也是动态的，这使得WIoU v3能够在每一刻都制定最符合当前情况的梯度增益分配策略。

为了防止在训练的早期阶段留下低质量的anchor box，初始化=1，使=1的anchor box享有最高的梯度增益。为了在训练的早期阶段保持这种策略，有必要设置一个小的动量m，以延迟接近真实值的时间。对于数据批数为n的训练，我们建议将动量设置为：

该设置使训练t个阶段后的。

在训练的中后期，WIoU v3为低质量anchor box分配较小的梯度增益，以减少有害梯度。同时，它还专注于普通质量的anchor box，以提高模型的本地化性能。

4、实验

4.1、消融实验

将FMs应用于BBR损失，以研究FMs对附加损失的影响。这些BBR损失的版本2使用了γ = 0.5的设置，以与Focal-EIoU的单调FM对齐。

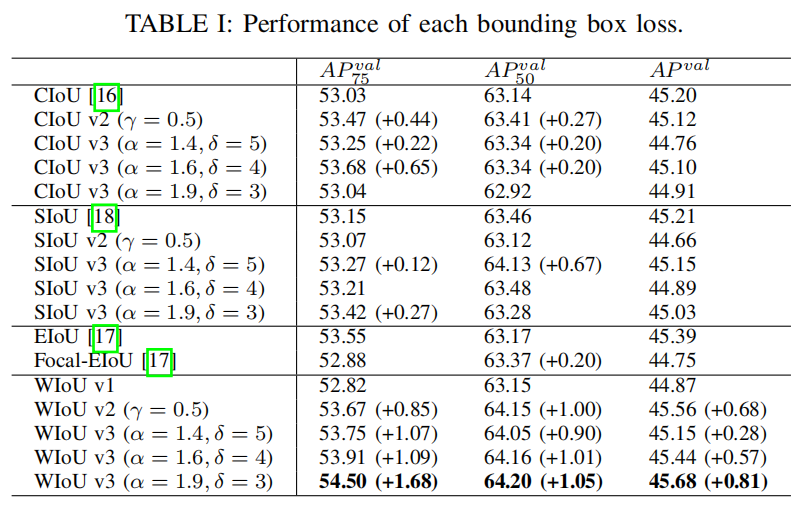

通过比较BBR损失的版本2和原始版本（表I），可以知道单调的FM对SIoU和EIoU的性能都有负面影响。由于这两种方法对距离度规的惩罚作用更强，因此在单调调频的作用下合成了更大的有害梯度。CIoU和WIoU v1对距离度量的惩罚较小，这使得它们有效地削弱了单调FM对有害梯度的放大。

通过比较BBR损耗的版本3和原始版本（表I），可以知道非单调FM可以有效地提高BBR损失的性能。对于每个BBR损失，都有一组唯一的参数，可以最大化这种性能增益。

此外，还比较了anchor box的回归结果（图5）。具有单调FM的WIoU v2受到低质量样本的影响，导致预测结果较差，WIoU v3受益于动态非单调FM，它有效地屏蔽了低质量样本的影响，并实现了理想的预测。

4.2、消融实验分析

在表一中，BBR损失的原始版本的性能排名为：EIoU > SIoU > CIoU > WIoU v1。这样的命令也符合对距离度量的惩罚的强度。然而，当应用FMs时，BBR损失的性能增益的顺序则相反。在进行的实验中，由WIoU v3训练的模型取得了最好的性能。

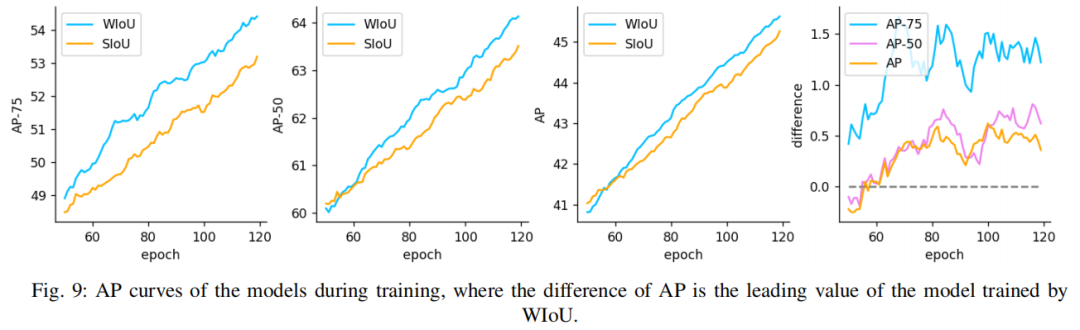

在训练过程中监测YOLOv7精度的变化（图9）。由于动态非单调调频，提出的WIoU v3在训练过程中有效地屏蔽了许多负面影响，因此模型的精度可以更快地提高。

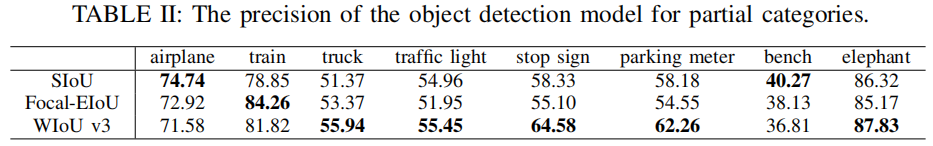

将WIoU v3与最先进的BBR损失进行了比较，并获得了精度差异较大的几个类别（表II）。受益于识别低质量样本的能力，WIoU v3训练的模型大大提高了某些类别的精度。同时，该模型对飞机和长椅的精度也有所下降。

作者注意到，一些飞机的标签存在争议（图7），而一些被选择的飞机缺乏突出的特征，如机身。这些例子和低质量的样本一样难以学习，而这部分困难的样本被WIoU v3的FM抛弃了。此外，在板凳的标签上有大量的错误，也有大量的板凳没有被标注。这对于能够很好地推广和检测到更多长凳的模型来说是不公平的。

在有限的参数下学习适当的知识是实时探测器成功的关键。WIoU v3通过权衡对低质量样本和高质量样本的学习情况，提高了模型的整体性能。

5、参考

[1].Wise-IoU: Bounding Box Regression Loss with Dynamic Focusing Mechanism.
