1.电感阻抗 XL = 2*PI*F*L

2.电容阻抗XC = 1/(2*PI*F*C)

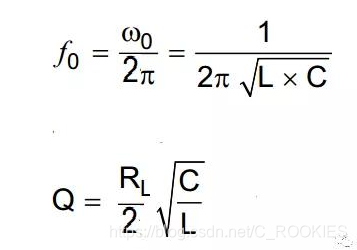

LC的滤波器截止频率 Fc = 1/(2*PI*SQRT(L*C))

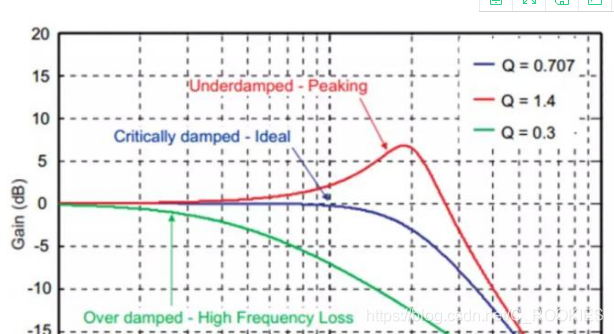

Q值越小越稳定，Q值越大越不稳定。

RC滤波器 截止频率

fc = 1/(2*PI*(R*C))
