电路分析第三章 电容与电感

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

---

一、电容是什么？

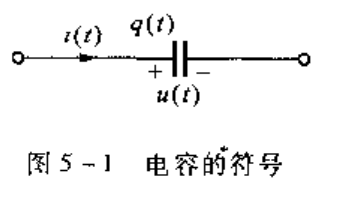

  电容是储能元件。电容符号是C。
  电容是C—U约束，即q(t)=C*u(t)。

  电容的VCR公式如下所示：


  所以电容的特点是，电压具有连续性和记忆性。
  电容的储能公式如下：

二、电感是什么？

  电感是储能元件。电感符号是L。
  电感是磁链和电流之间的约束，公式如下：

  电感的VCR公式：


  电感和电容是对偶的。所以电感的电流是连续的，有记忆性的。
