CS5213 国产HDMI转VGA带音频方案芯片｜CS5213规格书｜CS5213原理图

于 2023-07-31 10:02:56 发布
阅读量501 收藏 1
点赞数
文章标签： CS5213 HDMI转VGA方案 CS5213规格书 CS5213设计资料
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Capstone1/article/details/132016586
版权

集睿致远/ASL推出的CS5213芯片是一个国产HDMI（高清多媒体接口）到VGA桥接芯片。它将HDMI信号转换为标准VGA信号它可以在适配器、智能电缆等设备中设计

CS5213特征

将HDMI信号转换为VGA输出

支持数字信号到模似信号的转换

支持 HDCP 1.0/1.1/1.2

操作简单，无需设置

支持热插拔.

HDMI视频输入格式：480i/576i/480p/576p/720p/1080i/1080p

VGA视频输出格式：480i/576i/480p/576p/720p/1080i/1080p

支持3.5mm音频输出

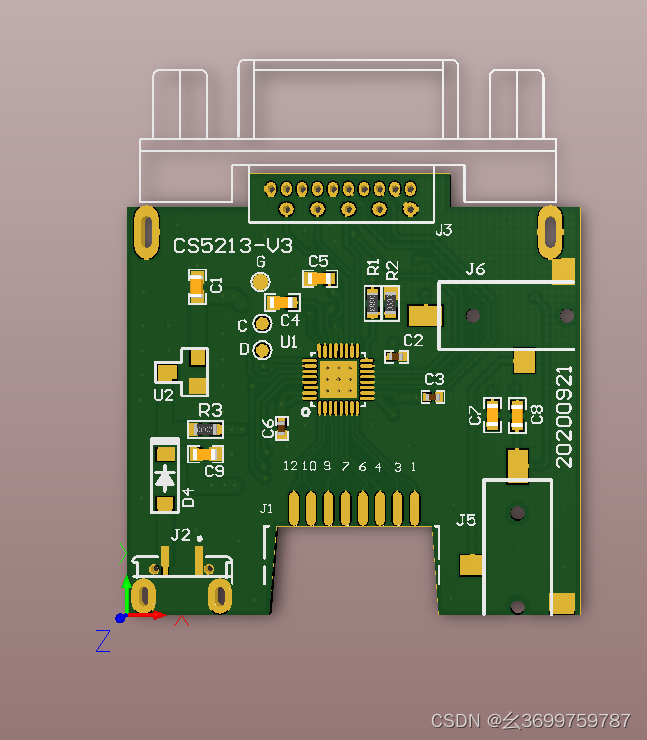

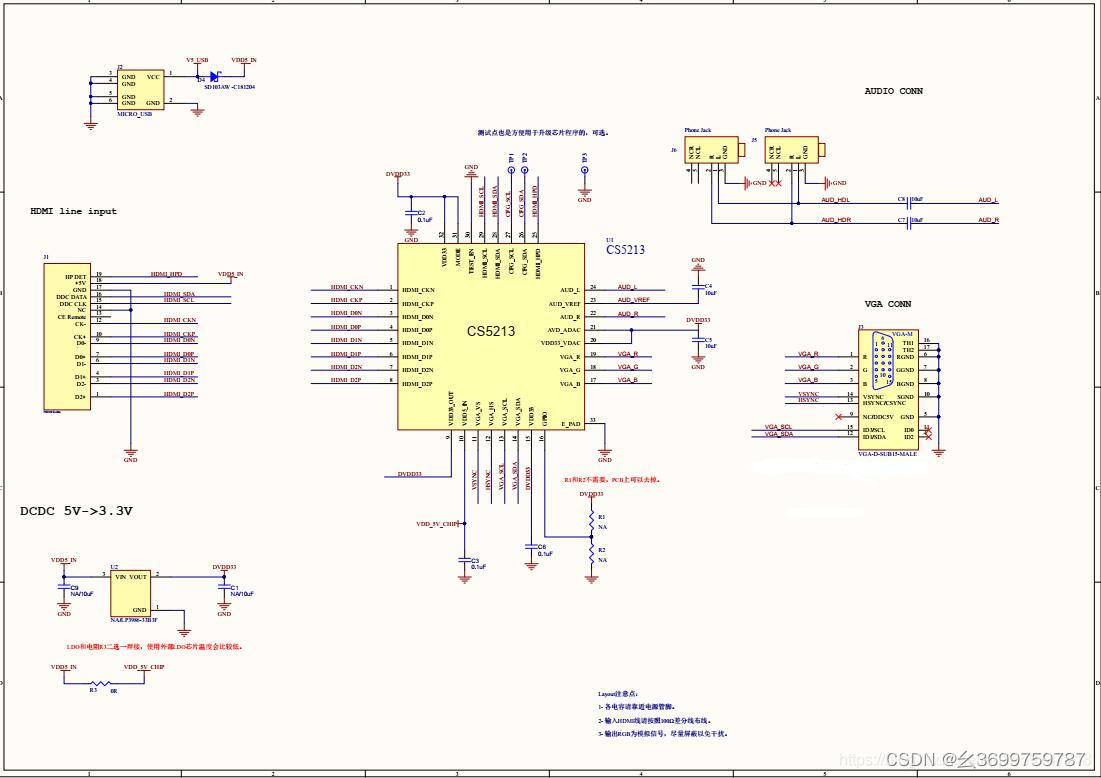

CS5212 HDMI转VGA方案原理图

CS5213封装

CS5213封装尺寸：48-pin QFN,6 mm x 6 mm

CS5213温度范围（0℃～+85℃）

CS5213应用

电缆适配器
