CS5565设计资料|CS5565规格书|typec转HDMI 8k60Hz方案

CS556x是一款高性能的Type-C/DisplayPort1.4到HDMI2.1协议转换器，可通过Type-C/

DisplayPort链路接收视频和音频流，并转换为支持TMDS或FRL输出信令的HDMI。DP接收器在4个通道上支持高达8.1Gbps的链路速率。HDMI输出端口可用作TMDS或FRL发射器。FRL发射器符合HDMI2.1规范，支持每通道高达12Gbps的最大数据速率，利用DSC直通模式实现高达10K@60Hz的显示分辨率。

HDMITMDS传输支持高达每通道6Gbps的最大允许数据速率，以60Hz刷新率提供高达

4Kx2K的24位彩色显示。CS556x支持应用FEC解码的DSC1.1/1.2a压缩视频传输流，以

确保视觉无故障DSC比特流传输。HDMI发射器集成了支持HDCP1.4和HDCP 2.3的

HDCP引擎。随着HDCP的加入，CS556x允许受保护内容的安全传输。嵌入式密钥可提

供最高级别的HDCP密钥安全性。



特征

VESA DisplayPort规范版本1.4a

HDMI发射器支持HDMI规范版本2.1/2.0/1.4b

HDCP 1.4和HDCP2.3两种标准

支持HDCP直放站模式

采用高动态范围(HDR)动态/静态元数据

数字电视剖面图非压缩高速数字接口CTA-861-G

DSC(显示流压缩标准)v1.2a解码和DSC旁路功能

视频颜色空间包括6/8/10/12 bpc的RGB、8/10/12 bpc的YCbCr4:4:4和YCbCr4:2:2/4:2:0

实现RGB到YCC的4:4:4/4:2/4:2:0和YCC的4:4:4/4:2到YCC的4:2:0颜色空间转换

数字音频支持8通道LPCM(16/20/24位)，采样率高达192kHz，压缩音频格式(AC3,DTS,DTS-HD)

MA,和杜比MAT)、帧速率高达1536kHz的HBR音频格式和采样速率高达192kHz的3D音频格式

USB Type-C© DisplayPort Alt模式到HDMI2.1/2.0/1.4a协议转换器就绪

用于DFP/UFP的集成Ra、Rd和Rp电阻，用于识别连接

C型© SBU和DisplayPort辅助通道之间的无缝切换

CC(控制通道)通信上的USB电源传输3.0

内置USB Billboard Class 1.2.2和USB2.0PHY，支持DisplayPortAlt模式嵌入式微控制器、ROM和EDID缓冲器

通过集睿致远/ASL专有技术进行固件更新

可配置的省电模式和低待机电流

·符合RoHS标准且无卤素封装

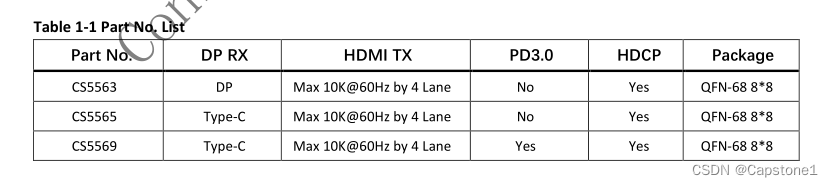

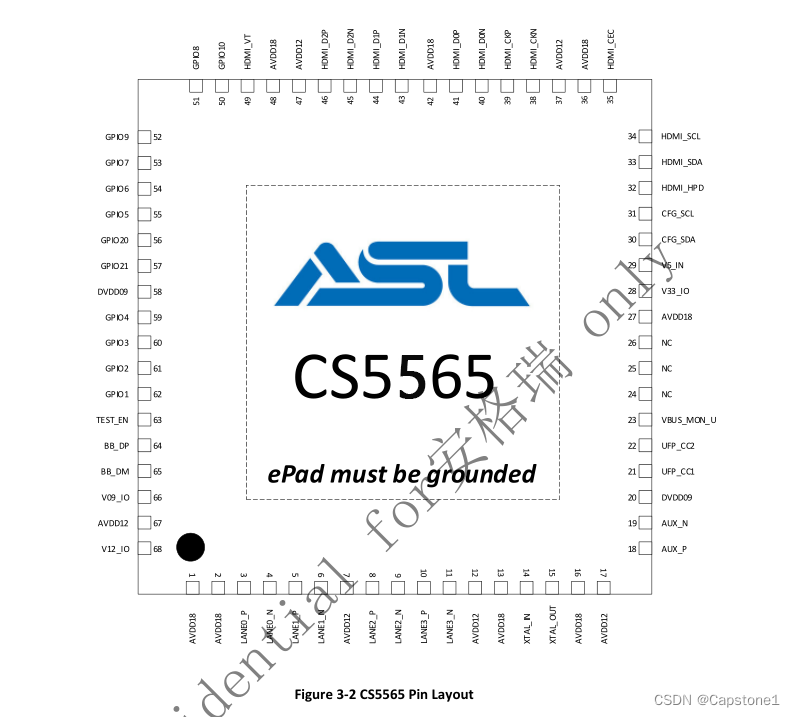

.采用68针QFN封装

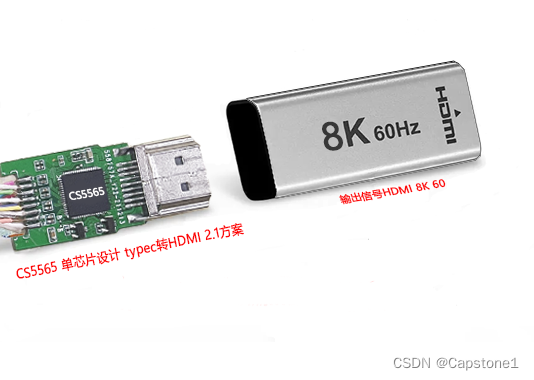

该CS556x是一个高度集成的单芯片多个细分市场和显示应用，如主板，加密狗，扩展坞等
