HDMI转Typec 4K60转接线方案，CS5802芯片

于 2024-04-02 17:27:19 发布
阅读量1k 收藏 2
点赞数 2
分类专栏： 集成电路/IC CS5802芯片 HDMI转Typec 文章标签： CS5802 HDMI转Typec方案 CS5802资料 CS5802规格书
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Capstone1/article/details/137277854
版权
CS5802是一款支持高数据速率和高级功能的HDMI2.0b到C型转换器，配备32位RISC-V核心和嵌入式单片机，适用于加密狗、移动系统和AR/VR应用，具有USBType-C连接和强大的EMI抑制能力。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

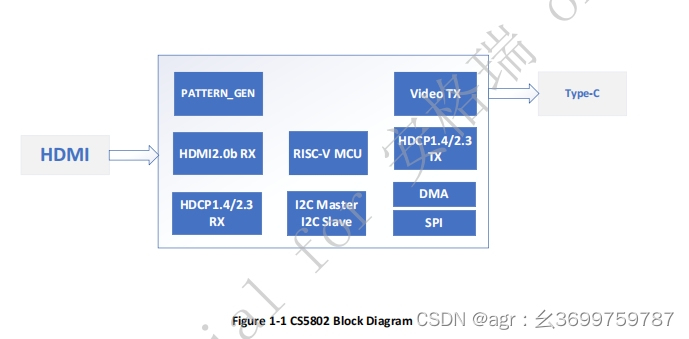

CS5802是一个HDMI2.0b到c型转换器。CS5802有一个HDMI2.0b输入，最大带宽高达18Gbps。它支持的最高分辨 率为4k@60Hz的分辨率。对于C型输出，它支持4个数据通道，支持1.62Gbps、2.7Gbp s、5.4Gbp s的链路速率。 内置的可选SSC功能减少了EMI效应。

嵌入式单片机是基于一个32位的RISC-V核心与内部串行闪存。

CS5802适用于多个细分市场和显示器应用，如加密狗、移动系统和AR/VR应用。

CS5802特性

HDMI规范v2.0b兼容的接收器，数据速率高达6gbps每通道 USBC型规格1.2

支持HDCP 1.4和HDCP2.3

支持RGB 6/8/10bpc和YCbCr 4：4：4、4：2：2 通过AUX通道，I2C主机接口进行芯片控制

嵌入式EDID

嵌入式32位RISC-V与SPI闪存控制器 只需要一个晶体来产生所有的时间

HDMI数字输入

符合HDMI 2.0b

支持6、8、10bpc

支持DVI模式

支持HDCP 1.4/2.3

每个通道的最大数据速率最高可达6gbp s

支持最多频率的频率为3840 x 2160@60Hz或4096x2160@60Hz 支持HDR10

C型输出

USB型C规范1.2和向后兼容c型规范1.0

高达HBR2（5.4-Gbp s）输出  内置高性能自适应均衡器

支持1-Mbps AUX通道

 内置CC控制器的插头和方向检测

USB类型-C通道配置（CC）功能

支持6、8、10bpc、RGB输出

支持ASSR

支持HDR10

嵌入式单片机

32位RISC-V核心

支持I2C主控器和从控器高达400khz。

支持内部串行闪光灯的SPI控制器

支持一个UART进行调试

电力与技术

3.3V/1.3V电源

HBM ±6-KV为所有引脚

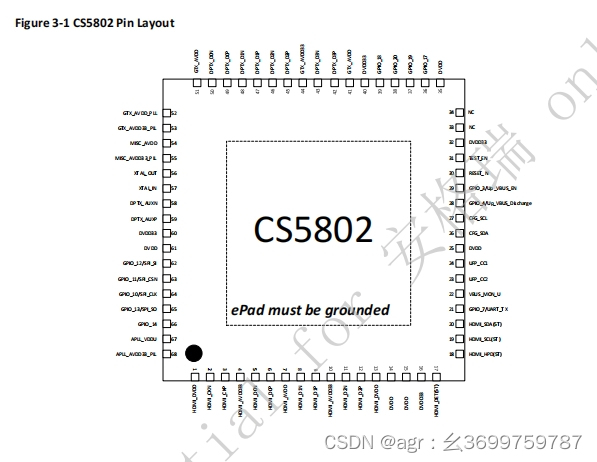

CS5802引脚定义
