1.
特点
源出峰值驱动电流达1A 和吸入峰值驱动电流达 1.2A
宽电压输入范围:+3V - +30V
输入端 IN 可承受最高为+30V的输入电压
低输入供电电流:
逻辑1输入—200uA(典型值)
逻辑0输入—0uA(典型值)
独立的拉电流和灌电流输出结构可独立调节上升沿和下降沿时间

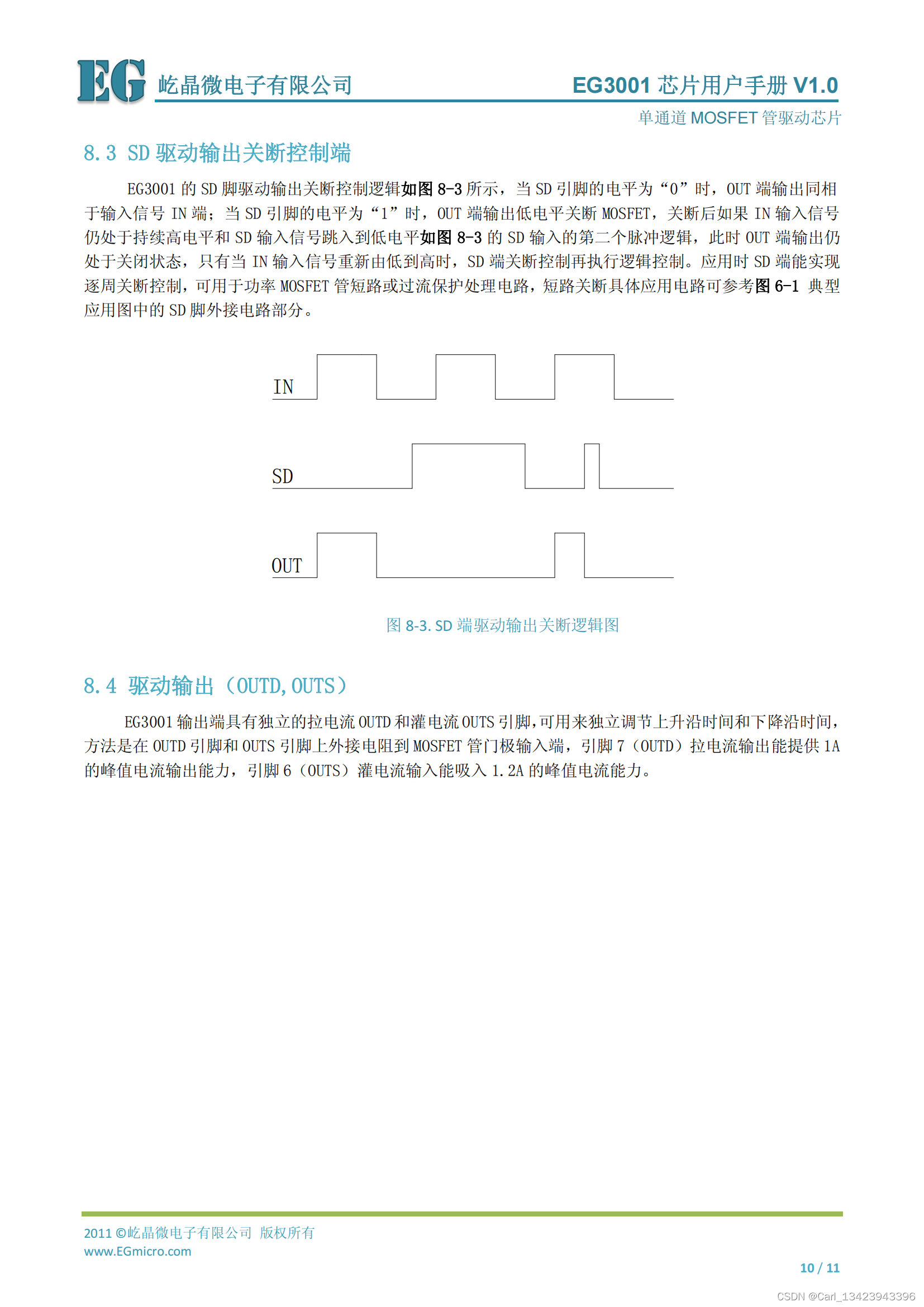

SD 引脚实现逐周关断控制,可用于短路或过流保护处理电路
封装形式:SOP-8
2.
描述
EG3001 是一款单通道高性价比的功率 MOSFET 管或大功率双极性晶体管门极或基极驱动专用芯片,内部集成了输入逻辑信号处理电路、SD 快速关断处理电路及大电流输出驱动电路,专用于电源转换器及电机控制器等的功率 MOSFET 管驱动器。
EG3001 电源电压范围宽 3V~30V,静态功耗低仅 2mA,输出结构具有独立的源出电流 OUTD 端和吸入电流 OUTS 端引脚,可以用来独立地调节输入到 MOSFET 管 G 极的上升沿时间和下降沿时间。
3.
应用领域
电机驱动器
逆变器
步进电机驱动
DC/DC
转换器
驱动大功率双极型晶体管
UPS
不间断电源
Class-D
功率放大器
开关电源
脉冲变压器驱动器
无刷风扇

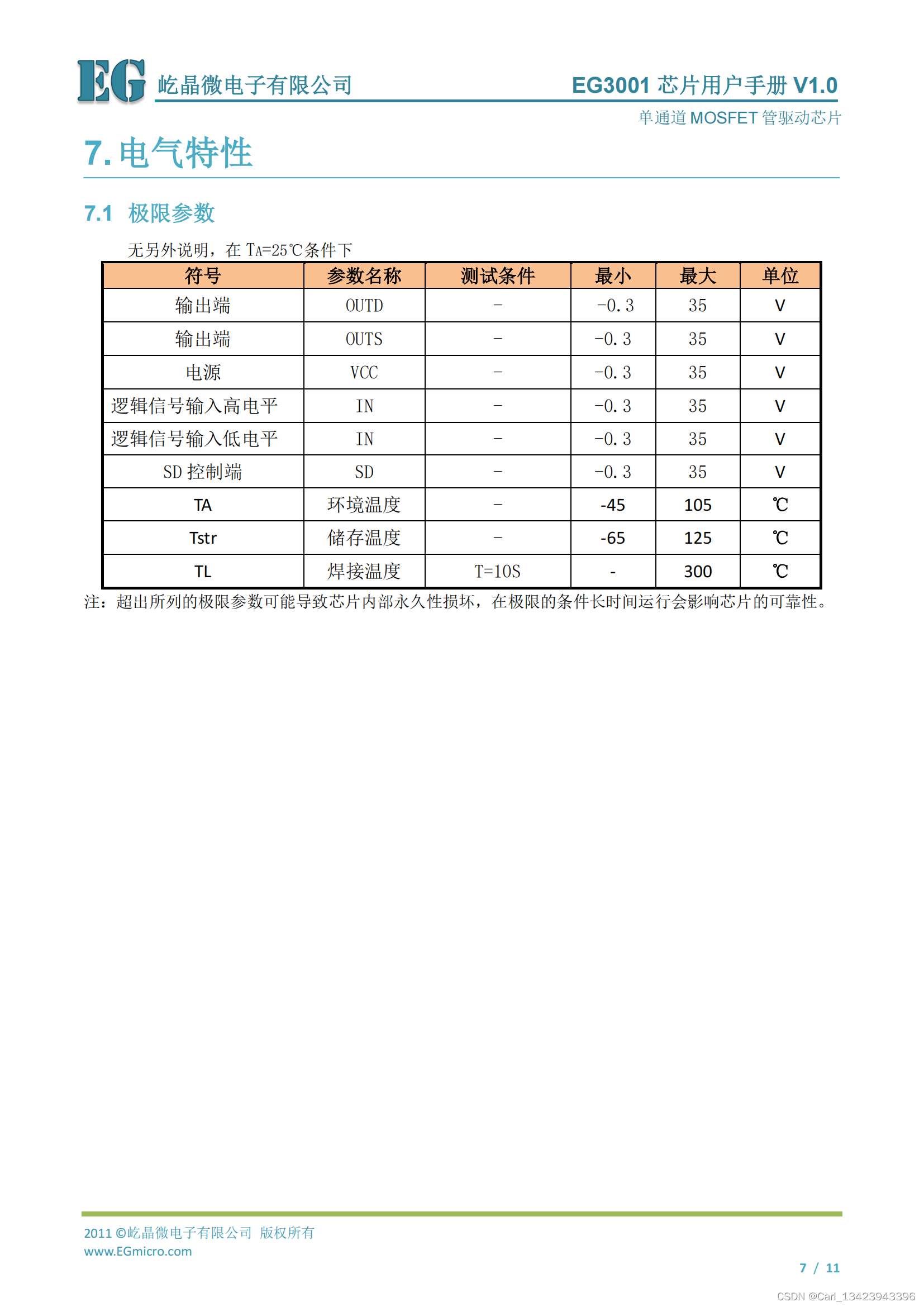

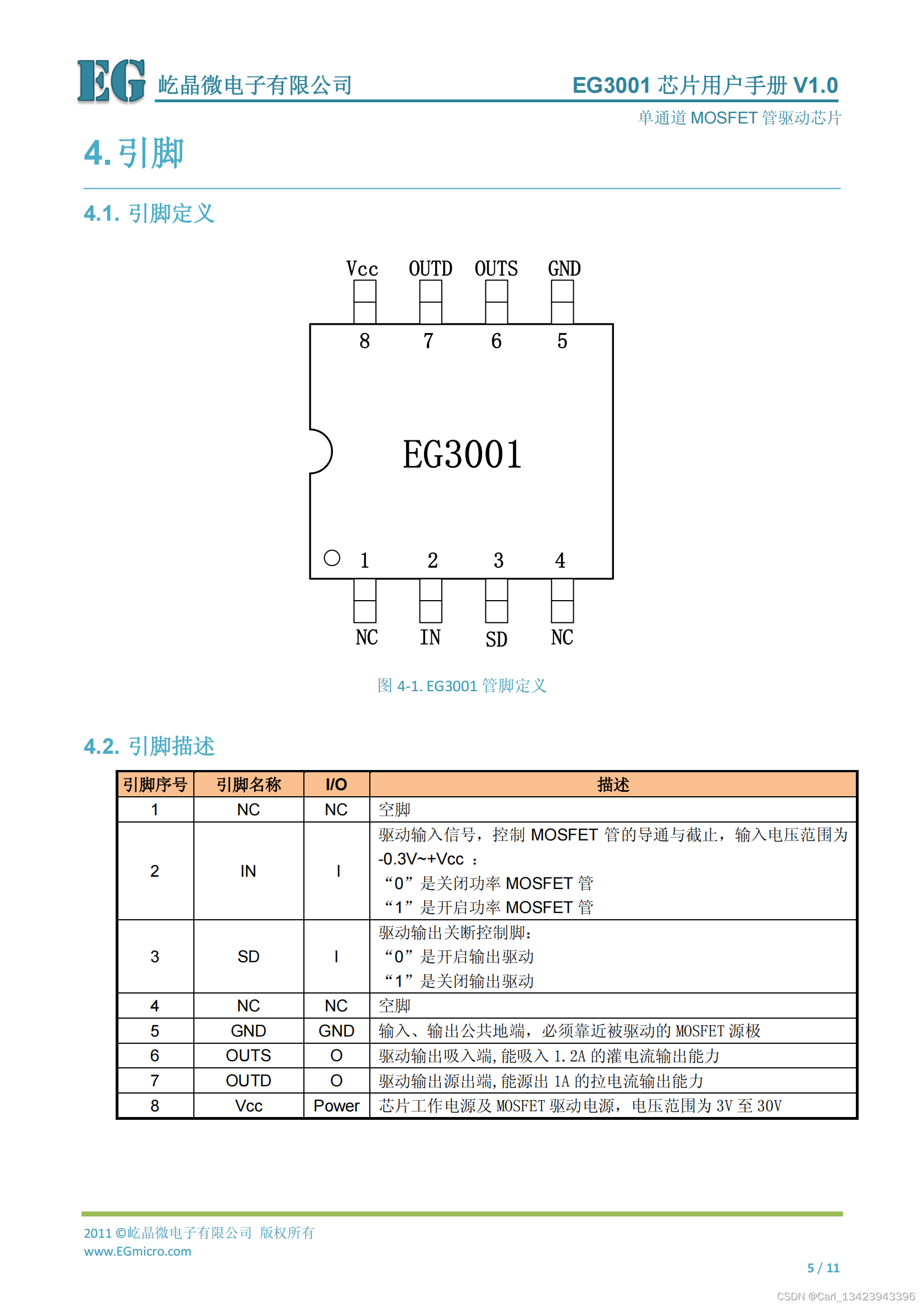

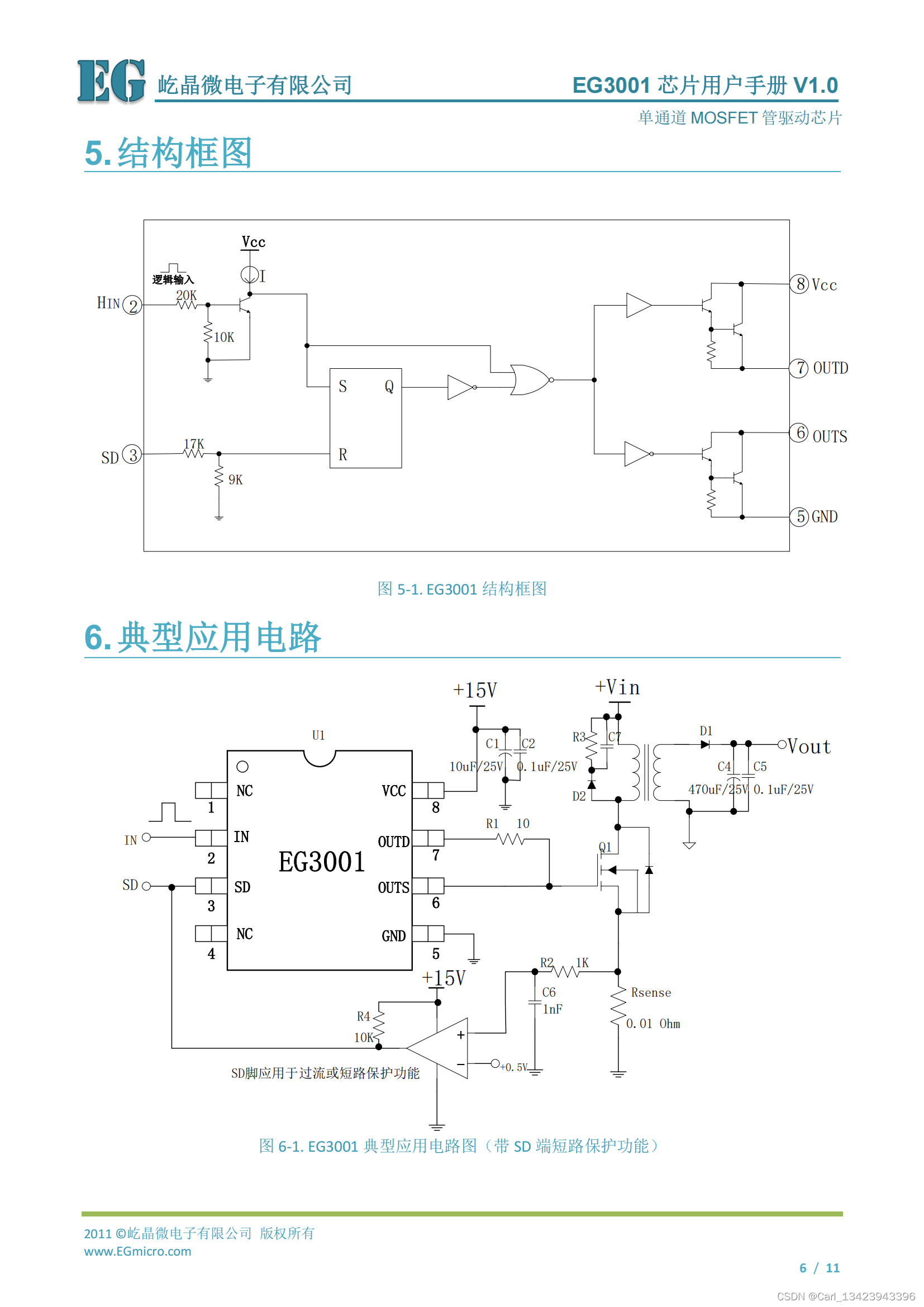

![](https://img-blog.csdnimg.cn/direct/d58aca1f2c9e4db59f90bd6d9a0776b0.png)

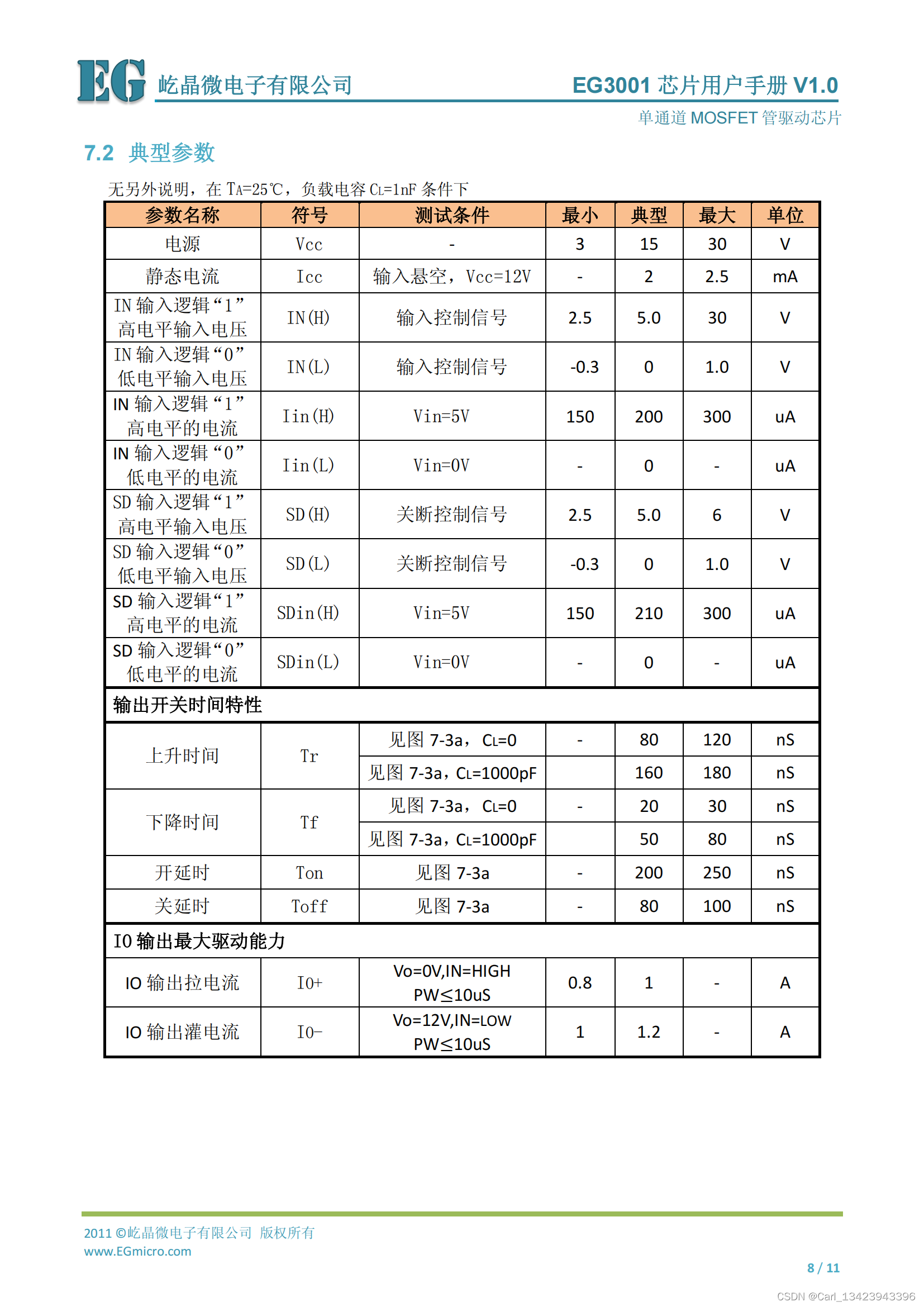

![](https://img-blog.csdnimg.cn/direct/566cc39a8d13469980b7b9da3143a154.png)

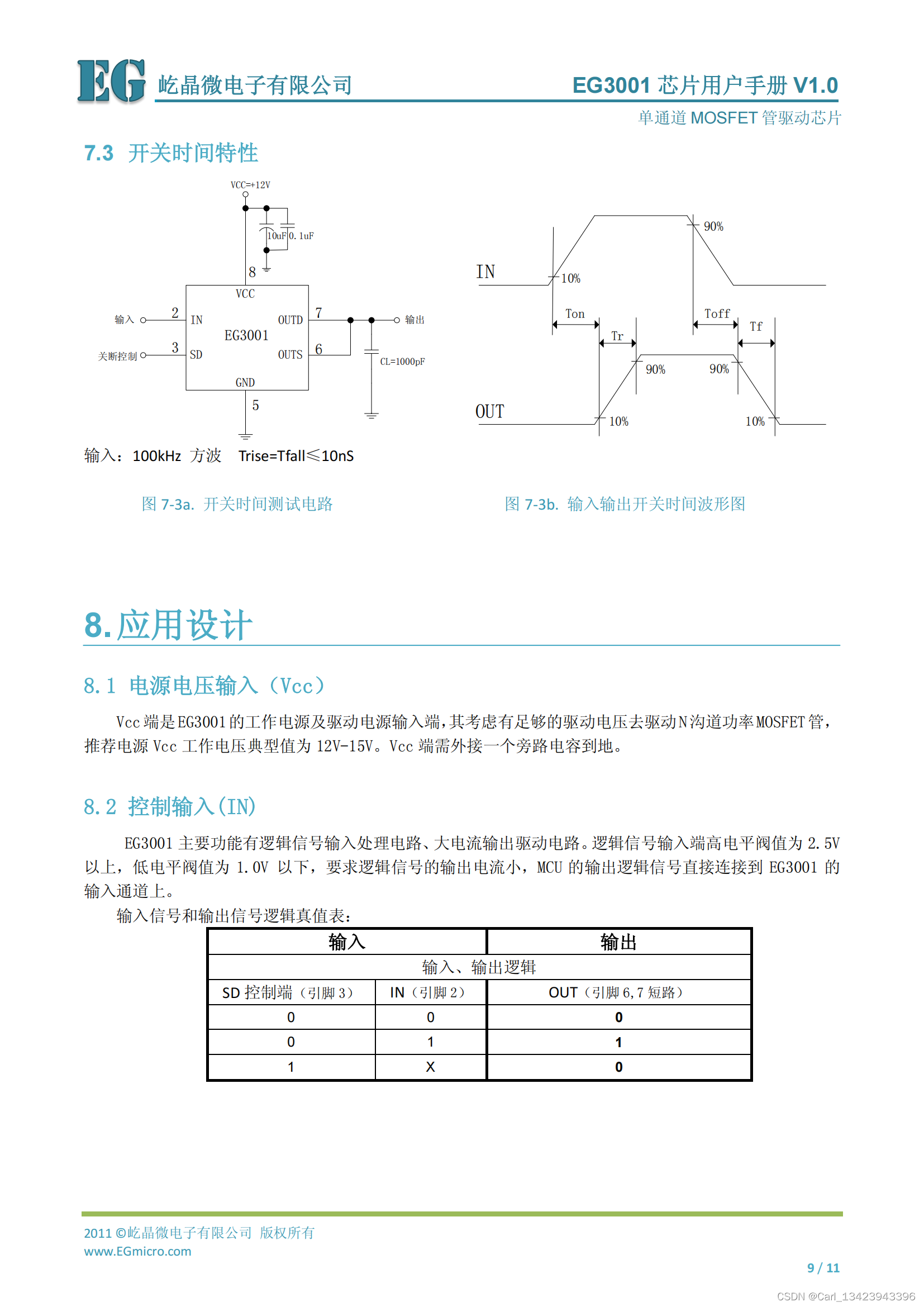

![](https://img-blog.csdnimg.cn/direct/4975836091e24656b6e3a64f32ee0edf.png)
![](https://img-blog.csdnimg.cn/direct/c95628247fc74ee1b8700696639f943c.png)

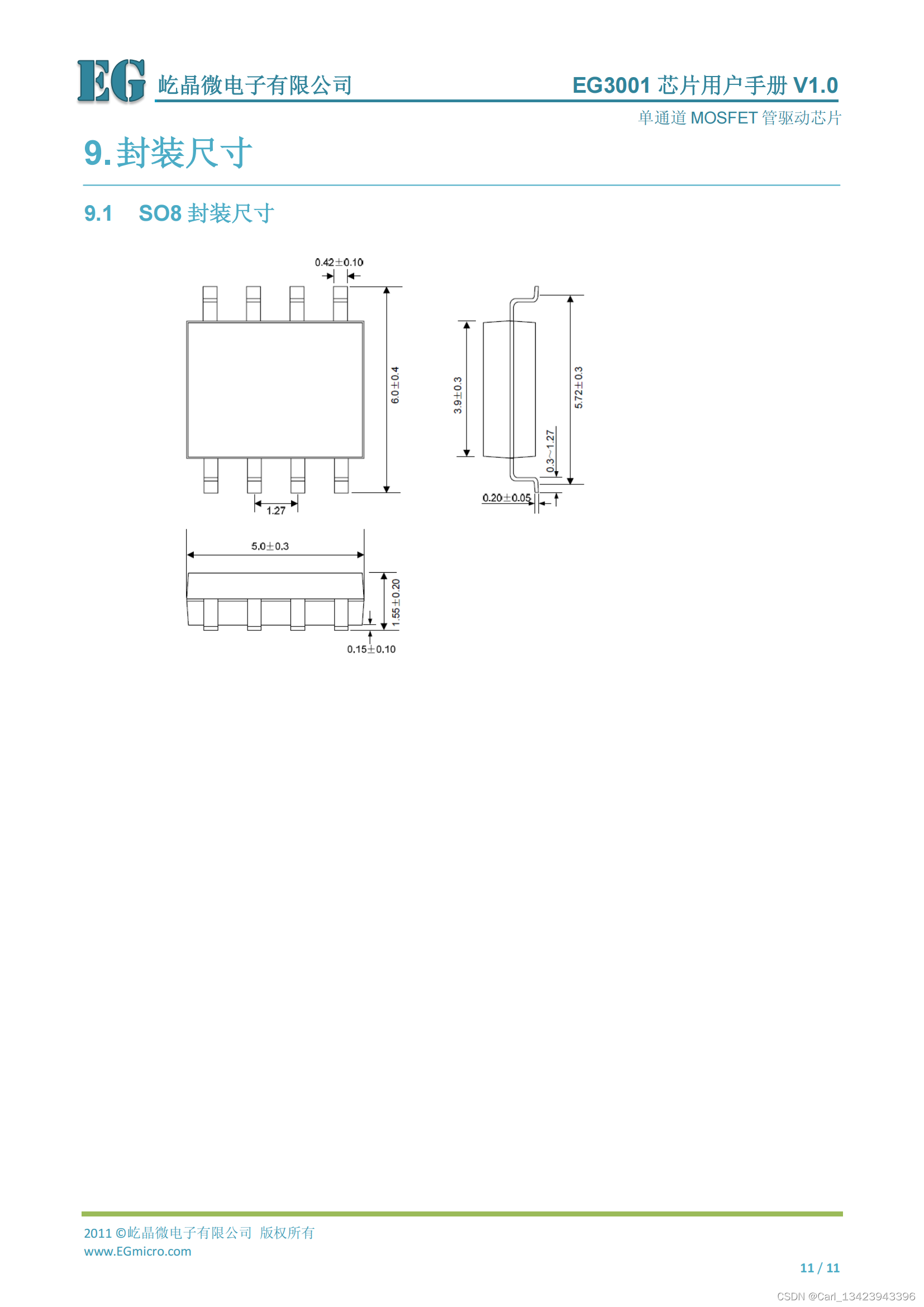

![](https://img-blog.csdnimg.cn/direct/7c71471acfa54a46a0d0347a59e40666.png)
![](https://img-blog.csdnimg.cn/direct/0a60a087fb7d480d94cab2c21ad19251.png)
![](https://img-blog.csdnimg.cn/direct/4eaebcc5c5e946cab47451fab8d879d3.png)
