EG2134 三相独立半桥驱动芯片

最新推荐文章于 2024-06-29 10:45:49 发布
最新推荐文章于 2024-06-29 10:45:49 发布
阅读量944 收藏 5
点赞数 24
文章标签： 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Carl_13423943396/article/details/139358774
版权
1. 特性
高端悬浮自举电源设计，耐压可达 300V
集成三路独立半桥驱动
适应 5V 、 3.3V 输入电压
最高频率支持 500KHZ
低端 VCC 电压范围 4.5V-20V
输出电流能力 IO + 1.2A/-1.4A

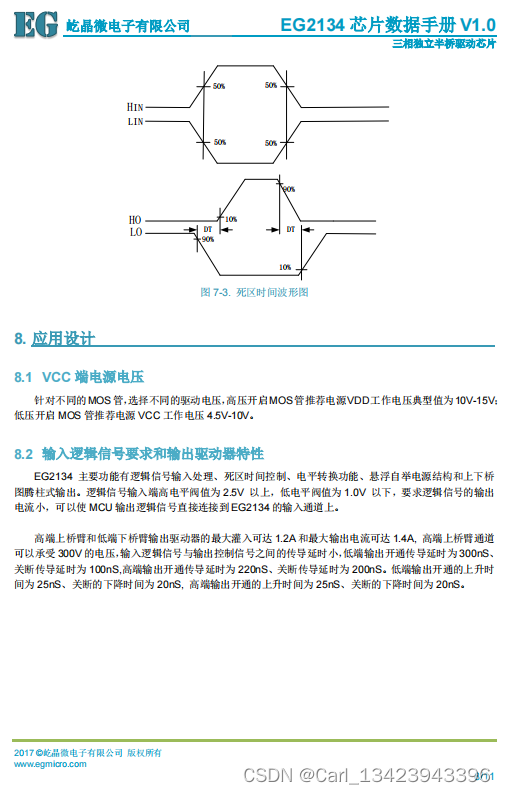

内建死区控制电路

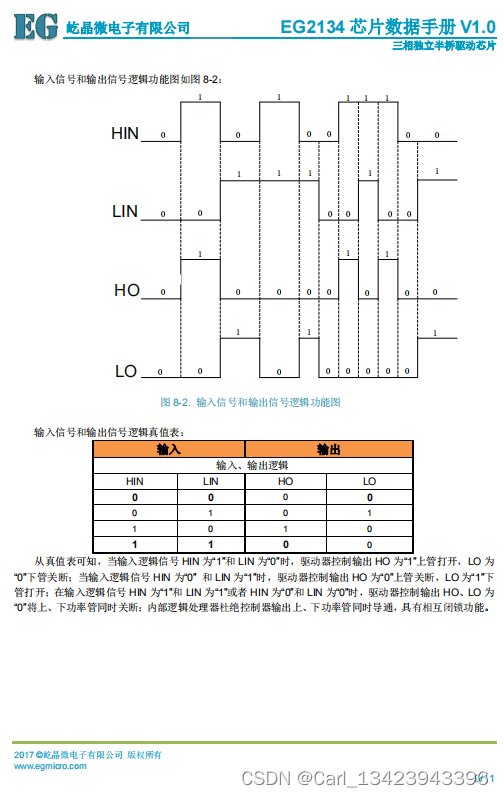

自带闭锁功能，彻底杜绝上、下管输出同时导通
HIN 输入通道高电平有效，控制高端 HO 输出
LIN 输入通道高电平有效，控制低端 LO 输出

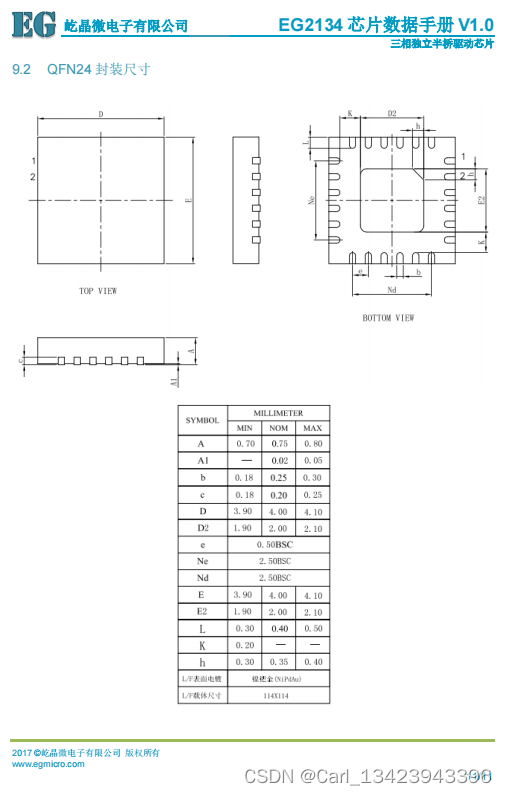

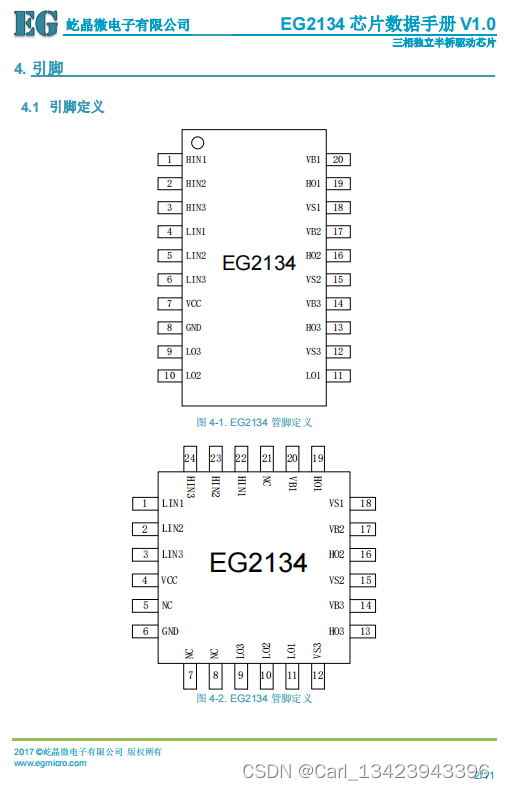

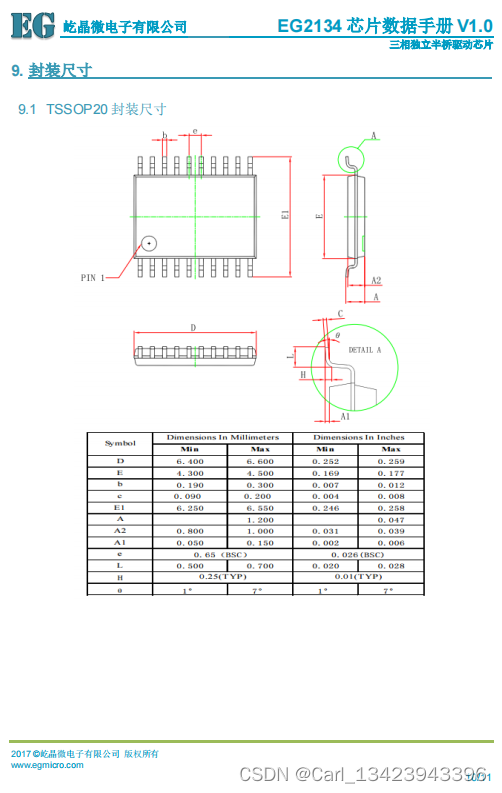

封装形式： TSSOP20/QFN24
2. 描述
EG2134 是一款高性价比的大功率 MOS 管、 IGBT 管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路。

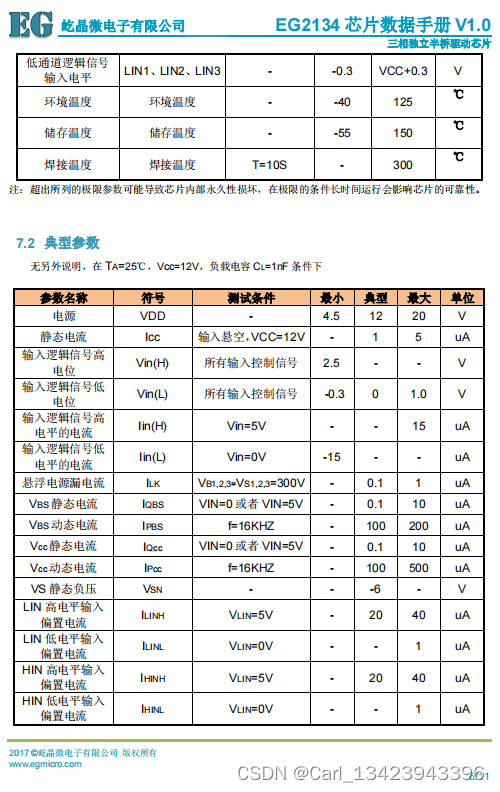

EG2134 高端的工作电压可达 300V ，低端 VCC 的电源电压范围宽 4.5V ～ 20V 。该芯片具有闭锁功能防止输出功率管同时导通，输入通道 HIN 和 LIN 内建了下拉电阻，在输入悬空时使上、下功率 MOS 管处于关闭状态，输出电流能力 IO + 1.2A/-1.4A ，采用 TSSOP20 和 QFN24 封装。
3. 应用领域

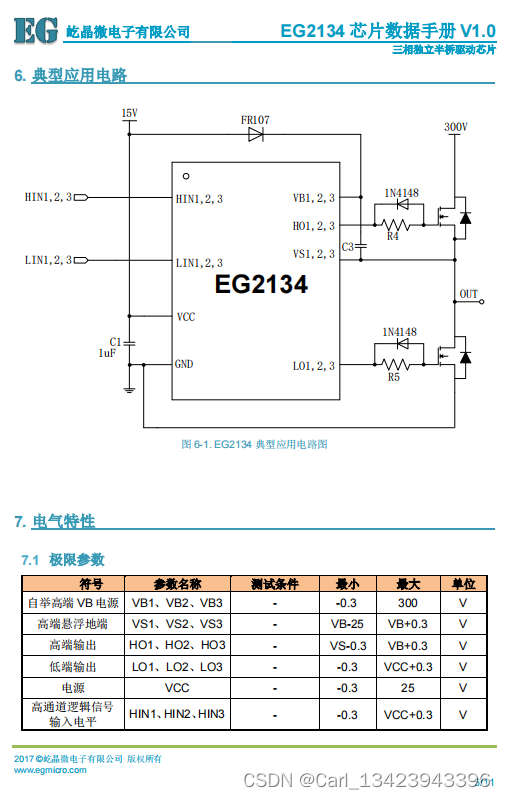

三相直流无刷电机驱动器
