BQ27Z746开发板

1 基于BQ27Z746的电路模块

电路模块包含一个BQ27Z746电池气量计和带有外部感测电阻器的保护集成电路（IC），以准确预测1系列锂离子电池的容量。此外，它还包括用于高端电池保护的外部N通道FET。

1.1 电路模块连接

电路模块上的触点提供以下连接：

• 电池组的直接电池连接（J1）：BAT+，BAT-
• 充电和放电的直接系统连接（J2）：pack+，pack-
• 通过外部EV2400到基于Windows的PC USB端口（J11）的I2C通信：SDA、SCL、VSS
• 电池电压传感输出（J7）：BAT_SP、BAT_SN

1.2 引脚说明

引脚名称	描述
PACK+	电池组正极端子
PACK–	电池组负极端子
BAT+	电池正极端子和BQ2980旁路路径
BAT–	电池负极端子
SDA	外部I2C通信数据线
SCL	外部I2C通讯时钟线
VSS	设备接地
BAT_SP	电池感应正极输出端子
BAT_SN	电池感应负极输出端子

2 电路模块物理布局、材料清单和原理图

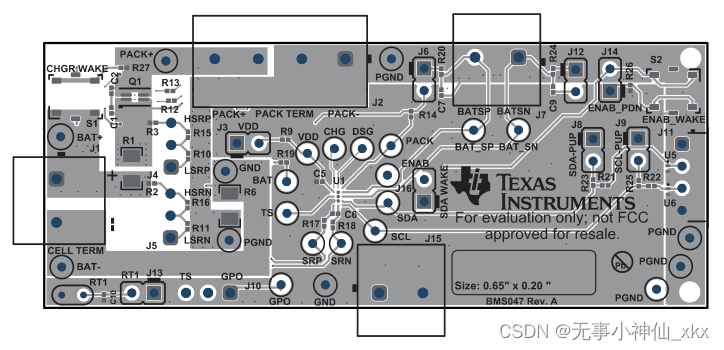

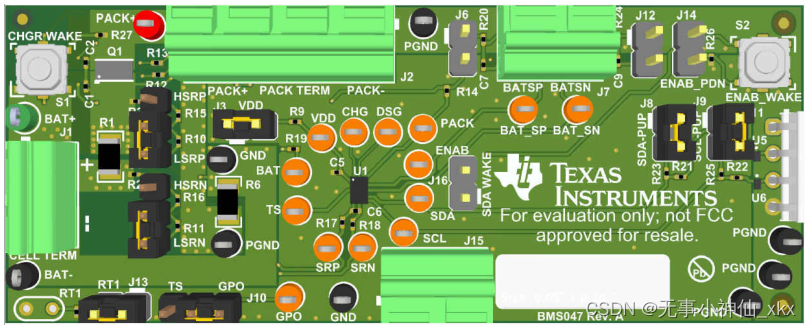

2.1 电路板布局

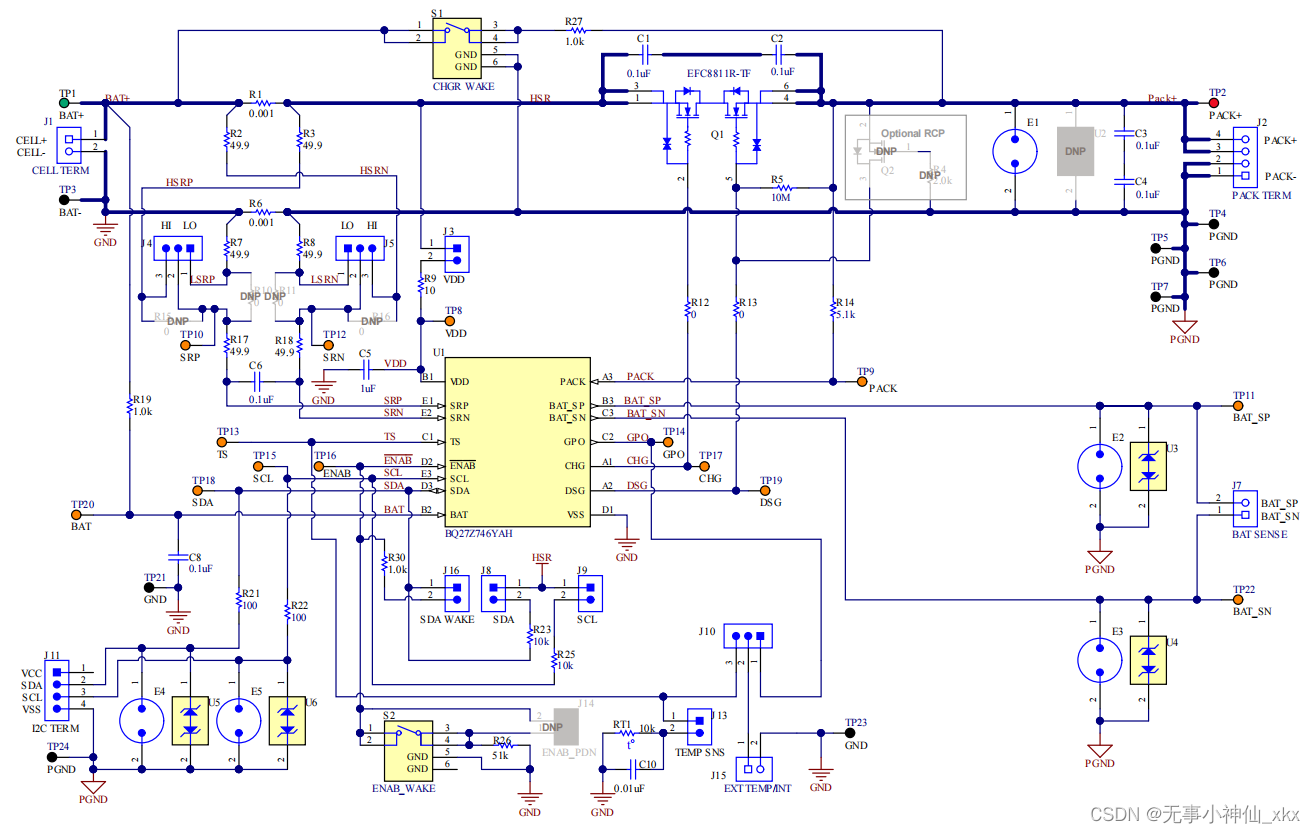

 2.2 原理图

3 硬件连接

J1：蓄电池。

J2：系统负载/充电器。

J3：LDO稳压器输入（VDD），安装分流电阻器/电流表，以监控各种操作条件下的设备电流消耗。

J4：电流检测电阻器正输入（SRP）。

J5：电流感测电阻器负输入（SRN），此跳线为SRN引脚选择高侧或低侧电流感测。将此分流器安装在“LO”位置用于低侧电流检测，或“HI”位置用于高侧电流检测。

J8：I2C数据上拉（SDA）。当使用没有外部上拉的通信设备时，安装此分流器。

J9：I2C时钟上拉（SCL）。当使用没有外部上拉的通信设备时，安装此分流器。

J10：外部温度传感器（TS/GPO）。

J11：个人计算机（PC）。

J13：车载温度传感器（TS）。

J16：外部启用（ENAB），为引脚受限的电池组连接器提供系统侧唤醒或退出SHUTDOWN选项，而无需连接充电器以退出SHUTDOWN。
