CMOS 半加器和全加器&&数字集成电路&& Cadence Virtuoso

//写在前面的话:
//这是在做数字集成电路lab时的一些过程
//授人与🐟,不如授人与渔
//希望你看懂这些器件的原理
//当然中间略过很多步骤(我画了一天要过DRC,LVS,PEX)
//by计科小学生
//2022.11.18

小模块:

Schematic:

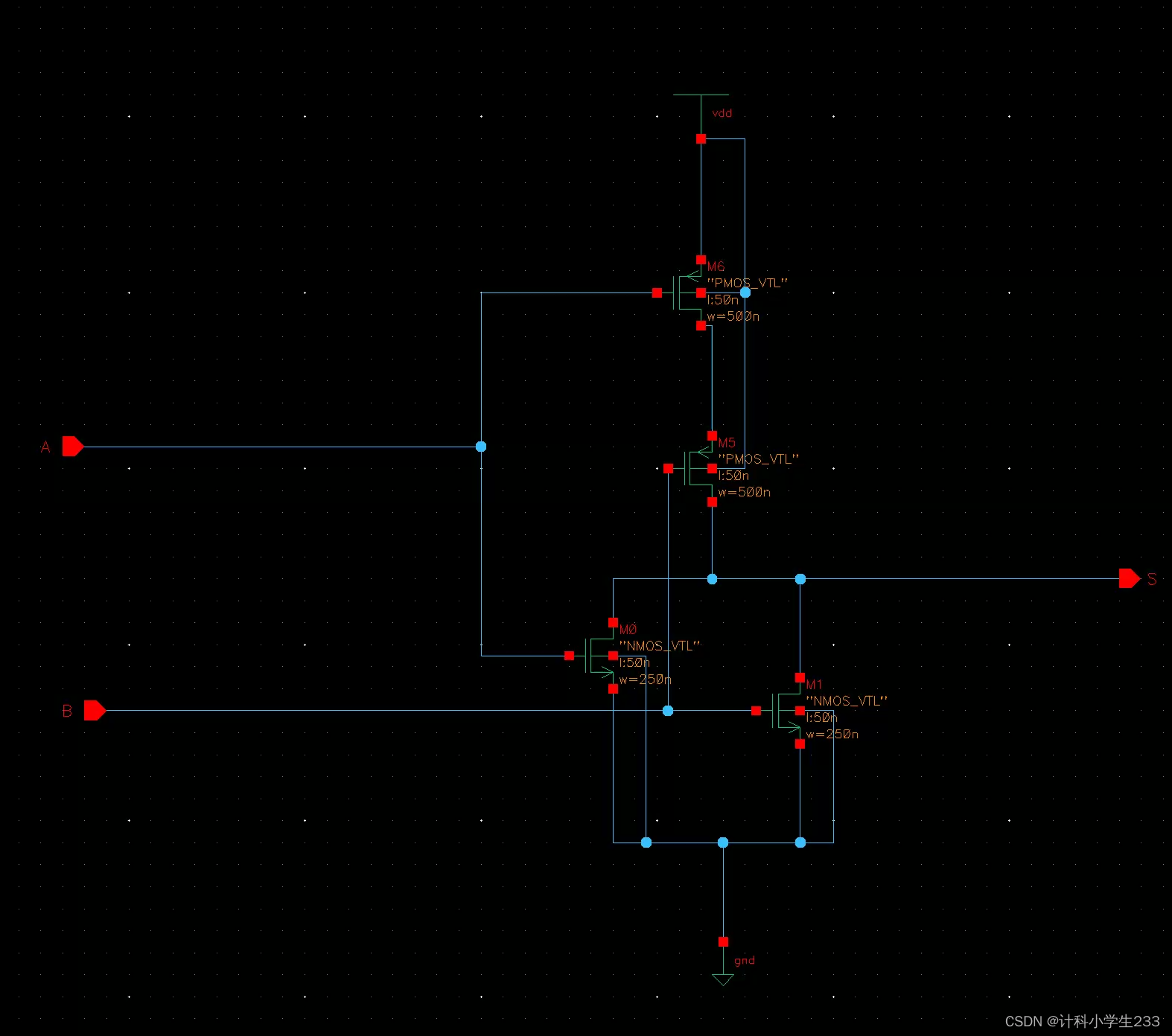

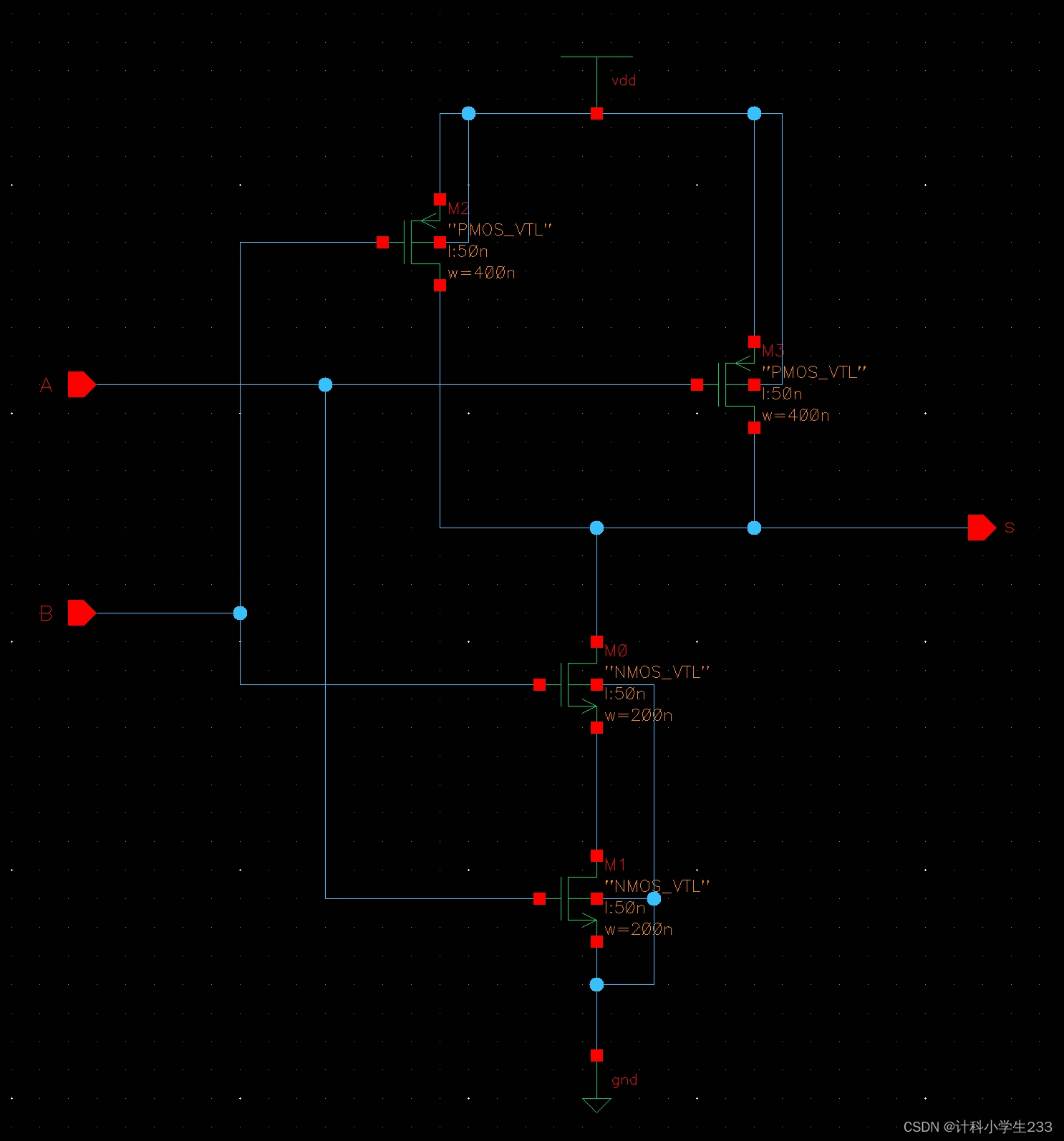

NOR:

//NMOS是并联

在这里插入图片描述

NAND:

//NMOS是串联

在这里插入图片描述

最重要的反相器:

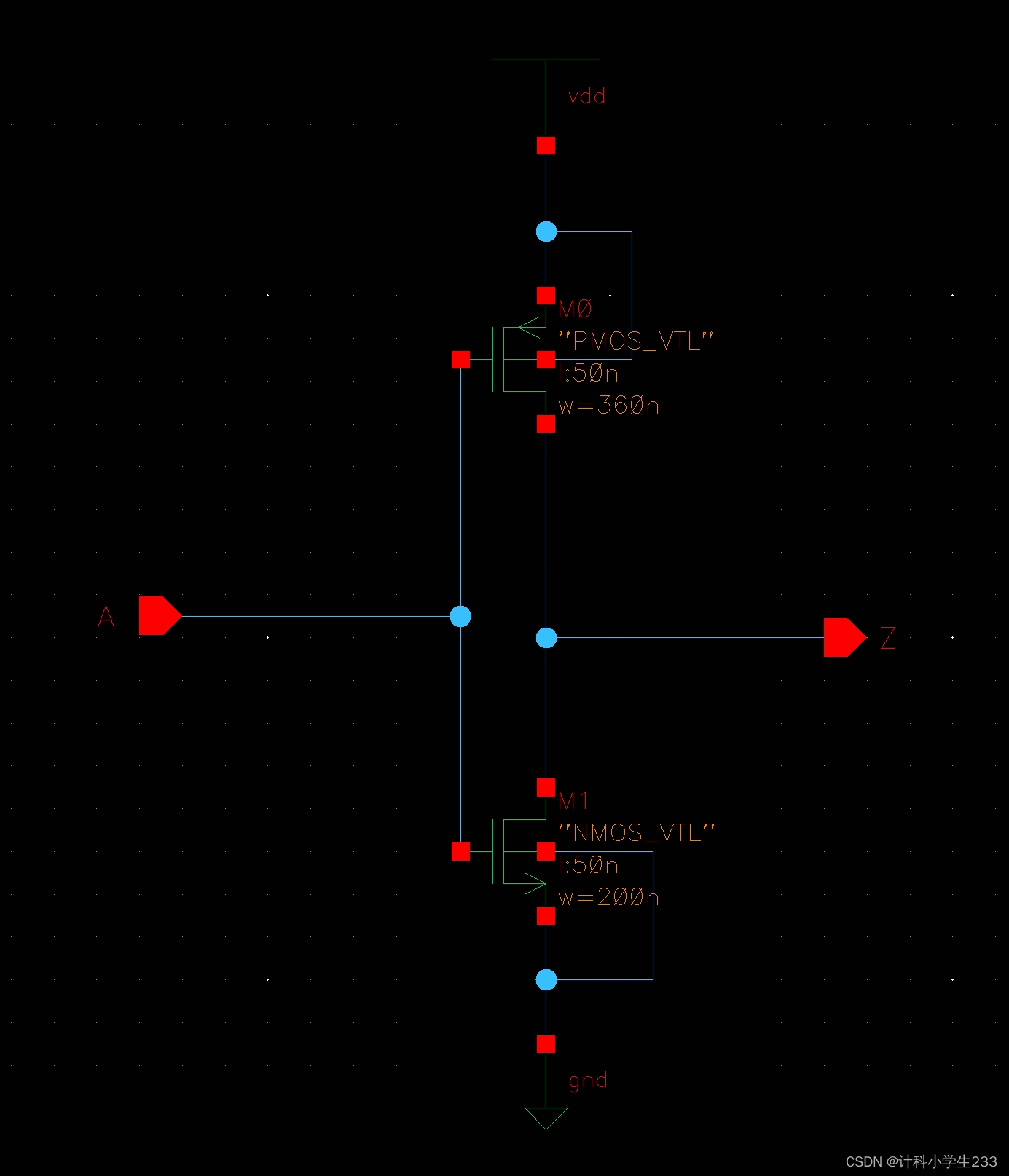

在这里插入图片描述

Layout:

//一个小提示:
//先按O进行打孔,再根据打孔来画图,否则容易画的巨大无比。

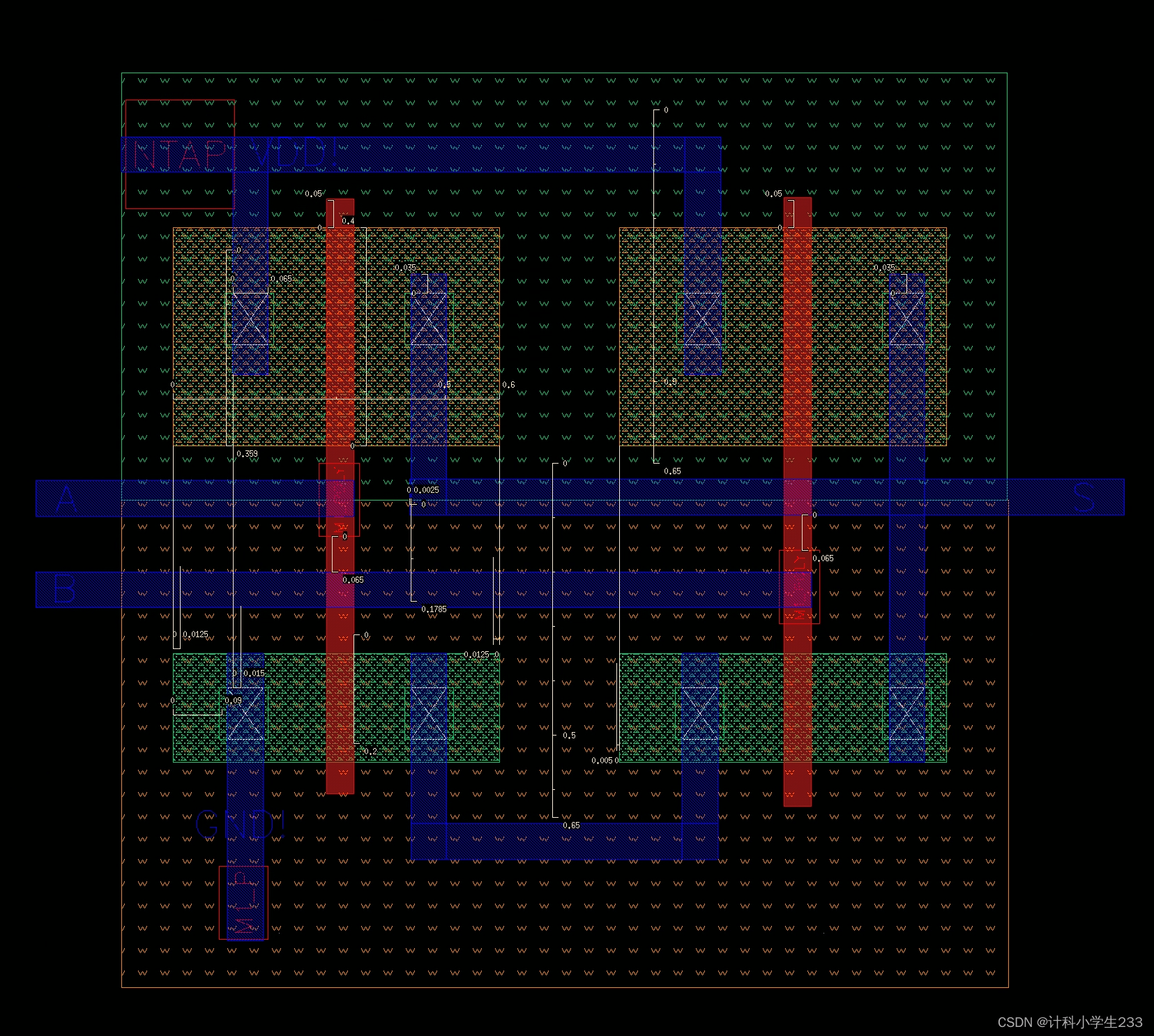

NOR:

在这里插入图片描述

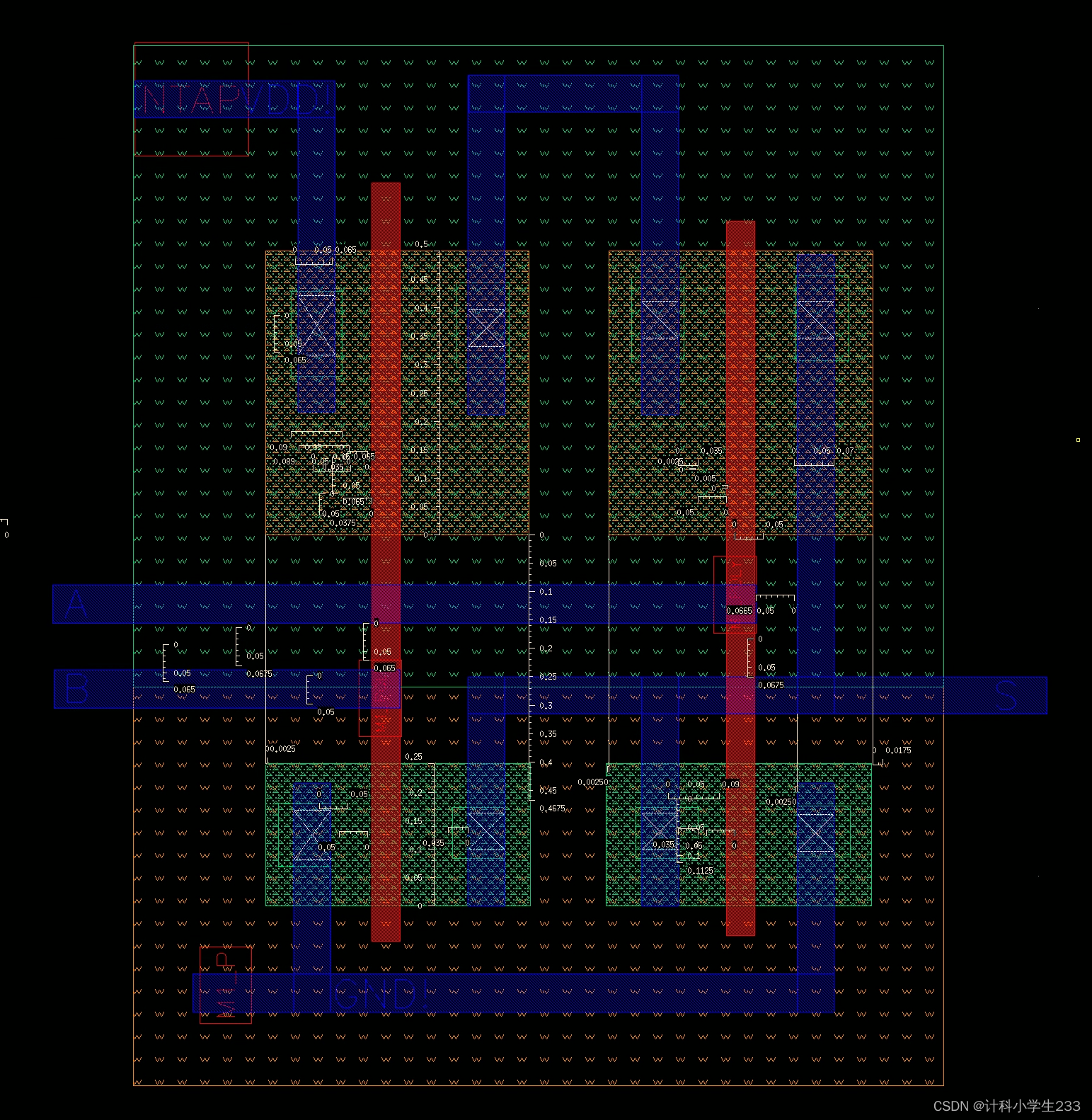

NAND:

在这里插入图片描述

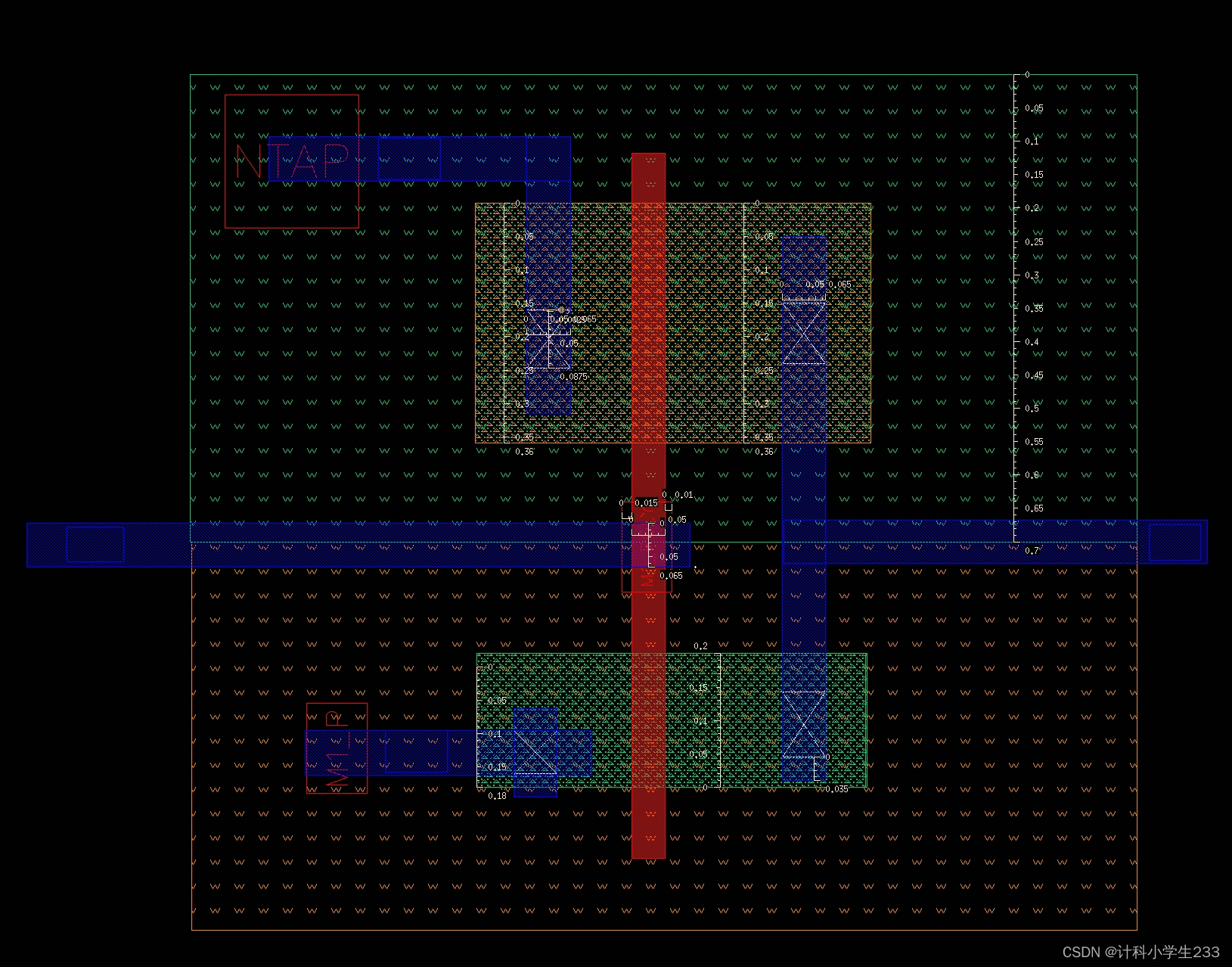

最简单的反相器:

在这里插入图片描述

半加器:

好,现在开始设计半加器
我是默认你是懂半加器原理的

//不懂得话,看我的Schematic画个真值表验证一下
//当然我这个也不是唯一答案
//我是用与非来做的,也可以用或非来做。

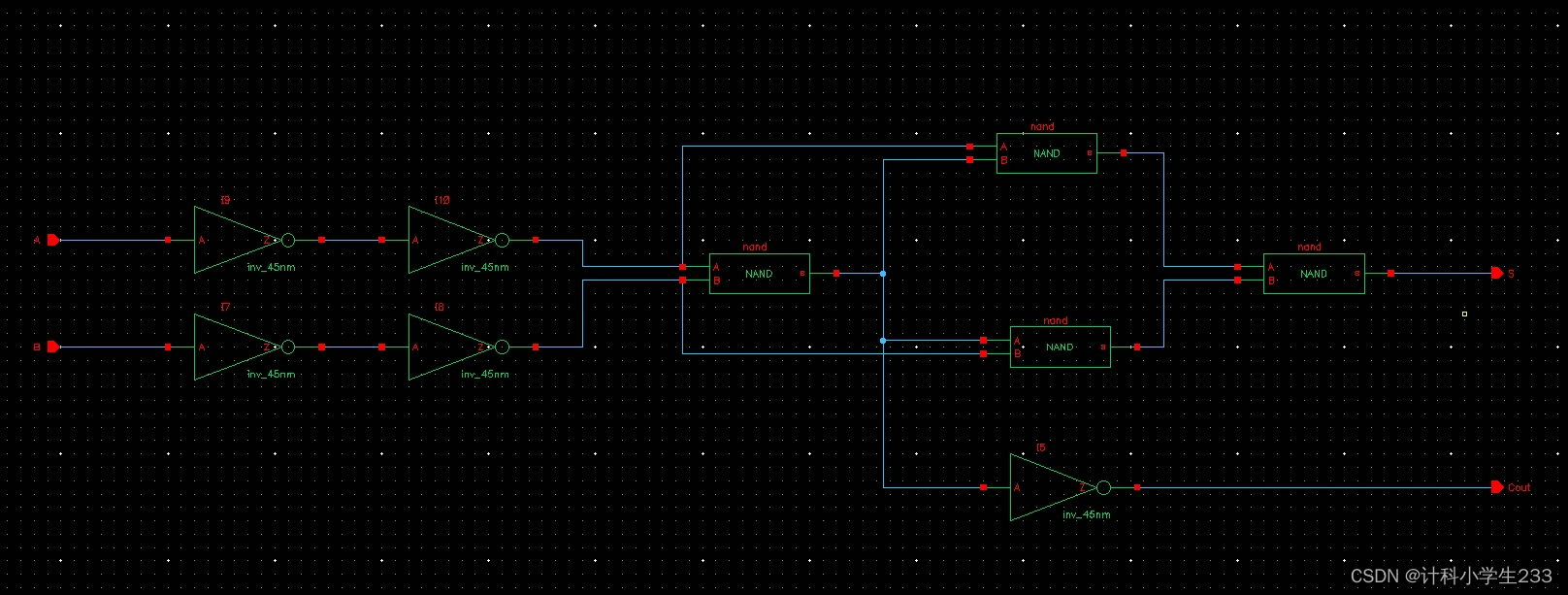

Schematic:

在这里插入图片描述

Layout:

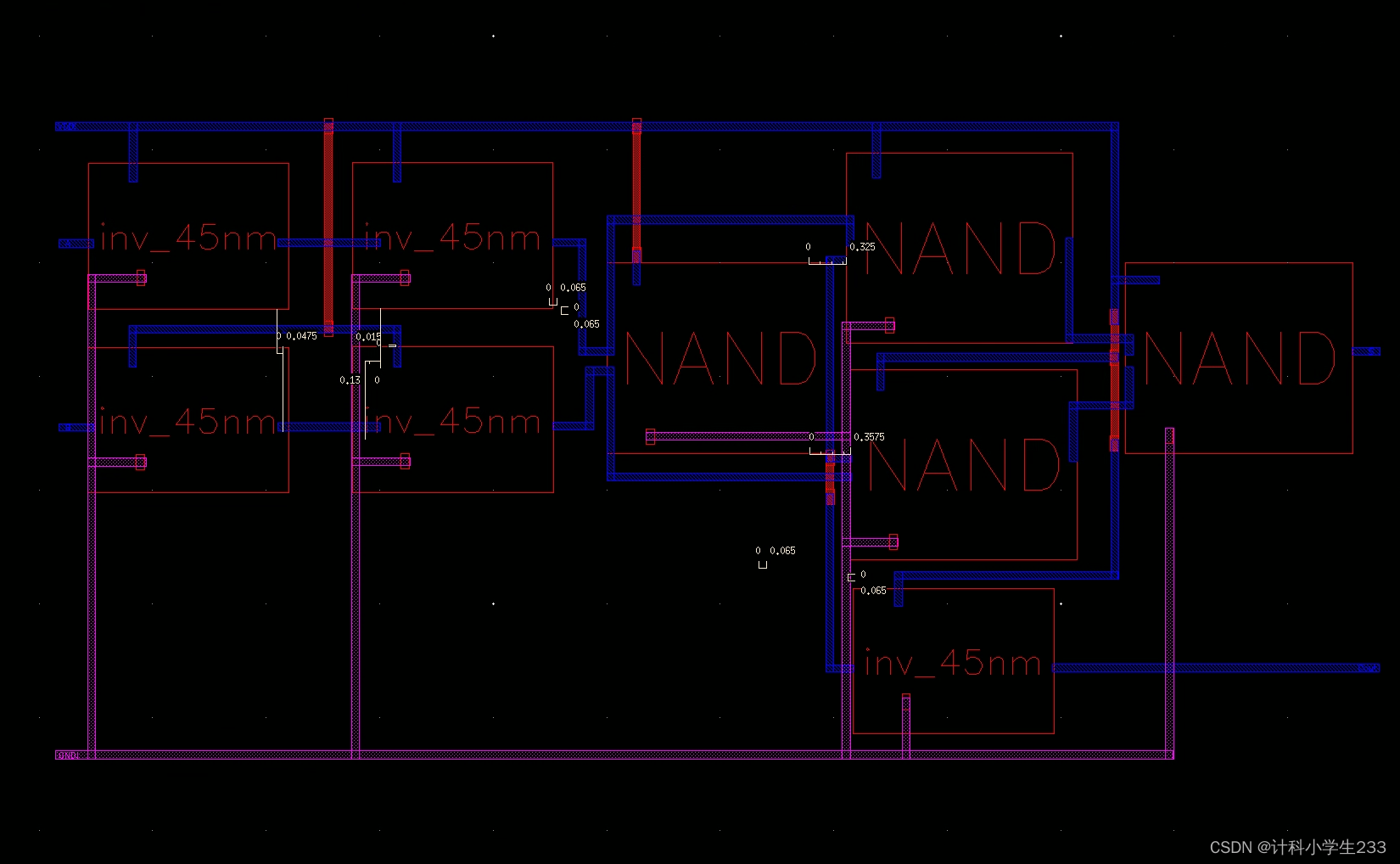

这里先放一个模块间连线:


然后shift+f看细节图:
这里一个小技巧:
如果发生导线交叉,可以换个材料,否则就会短路。

在这里插入图片描述

全加器:

直接看Schematic吧

Schematic:

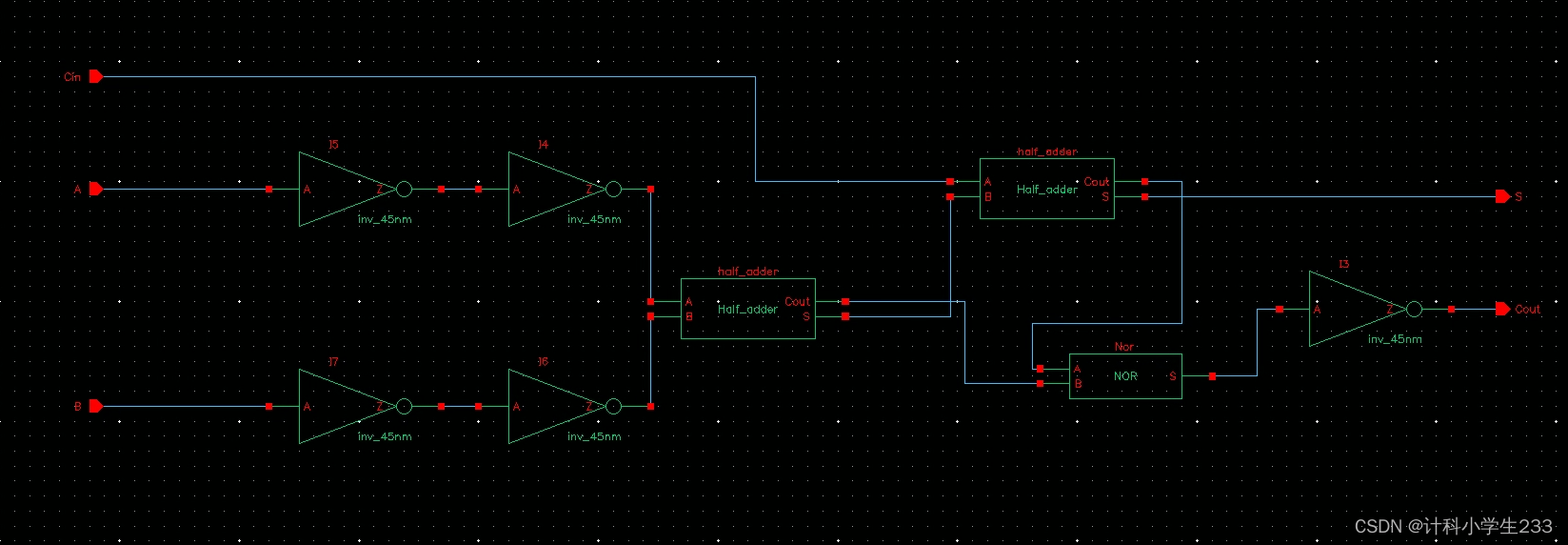

在这里插入图片描述

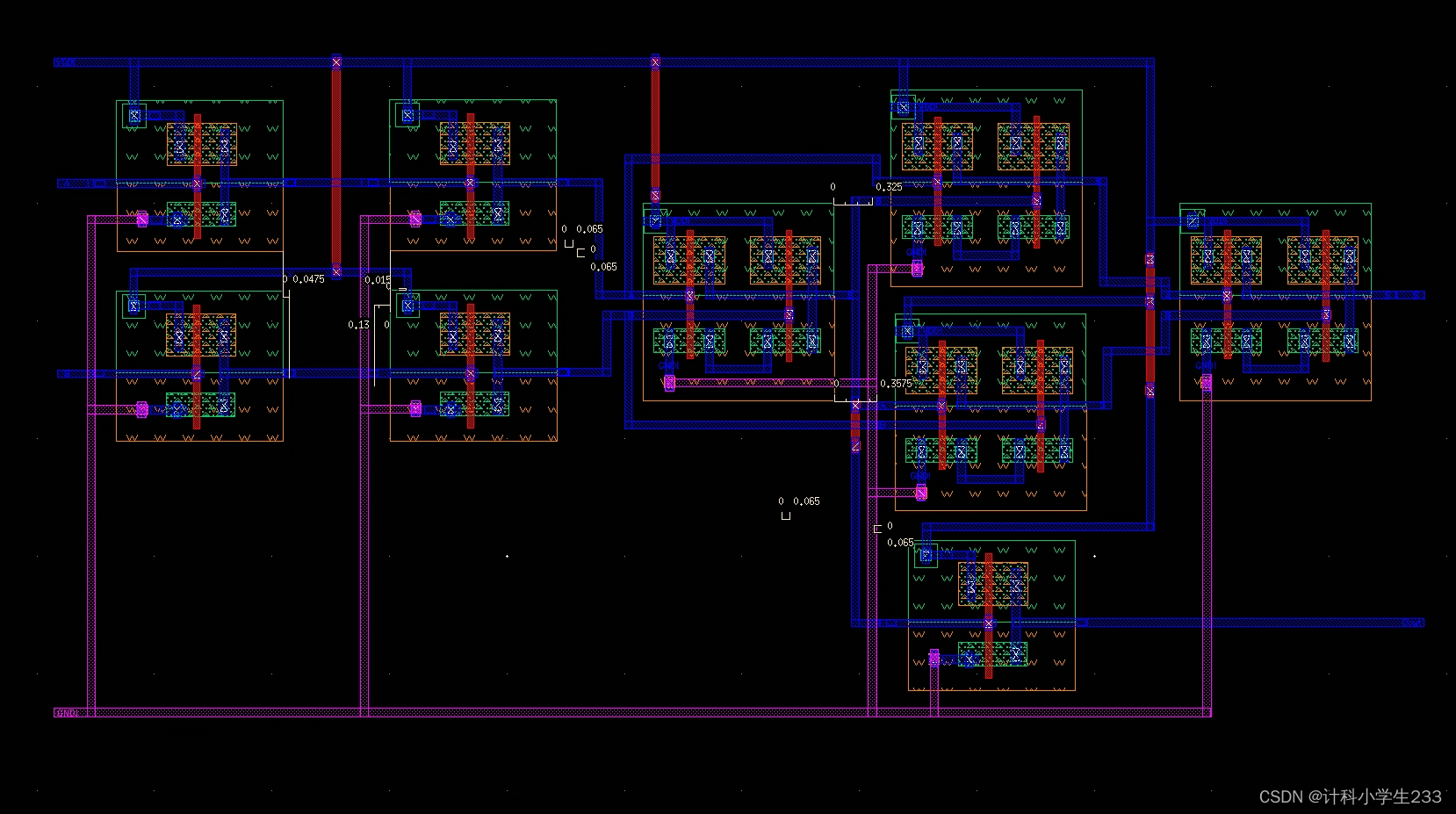

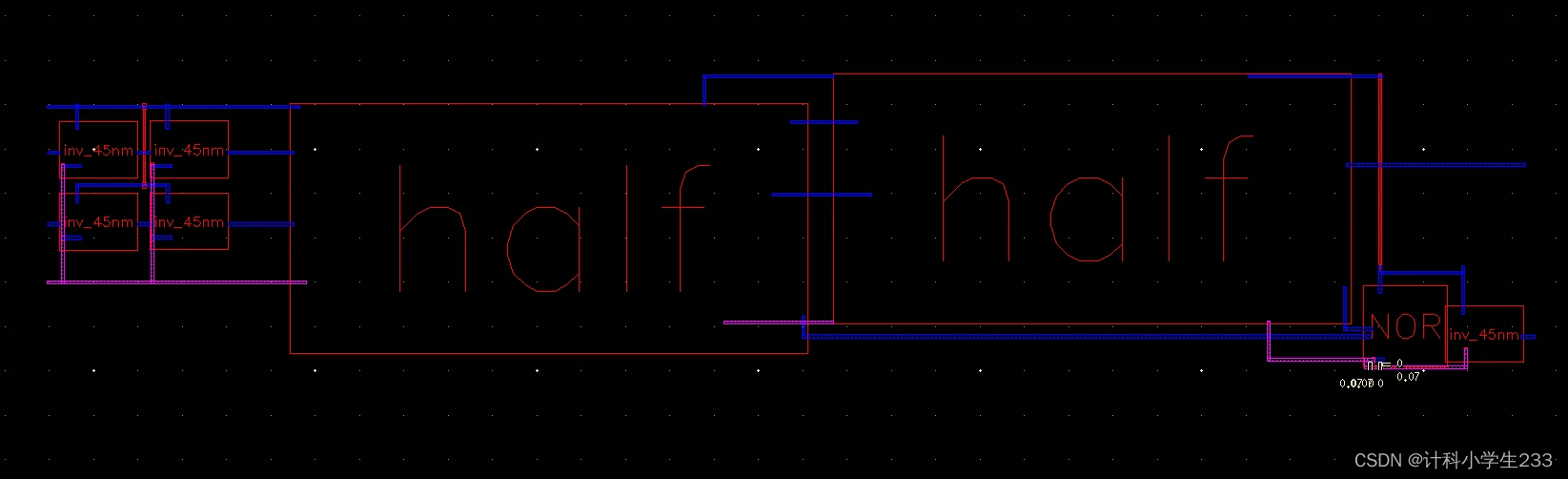

Layout:

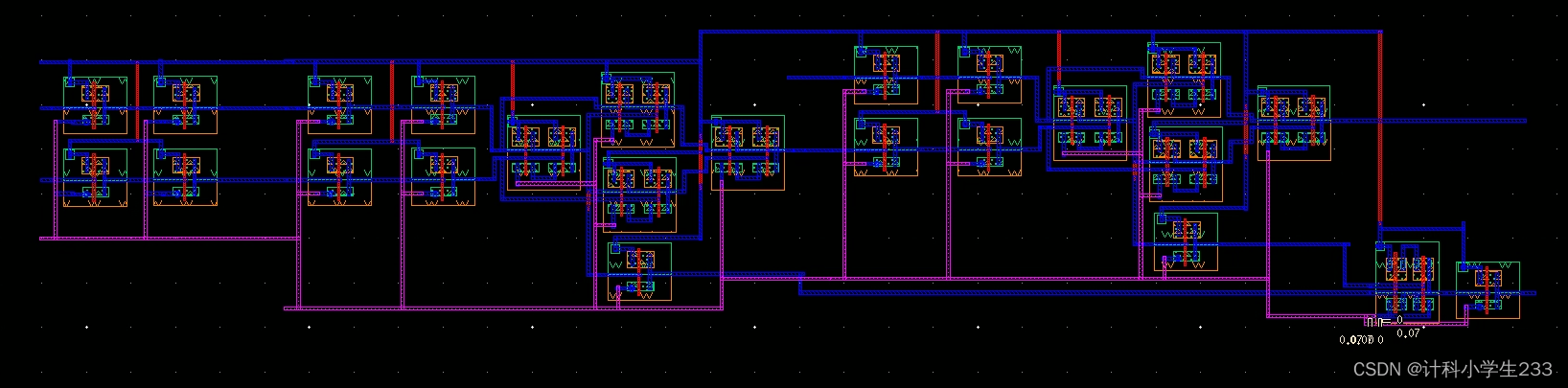

在这里插入图片描述
在这里插入图片描述
到这里,应该能生成netlist吧

这里说一下遇到的几个坑
1.生成netlist在实例化测延迟和功耗的时候,要注意对应的端口
2.hspice不会的地方,直接查指令,比如出方波的pwl();测数据用的.measure

差不多得了,不卷了
