Verilog关于signed、有符号数、算数移位、$signed()的使用

关于signed、有符号数、算数左移、算数右移、$signed()、$unsigned()的理解。

1、signed可以和reg和wire联合使用，用于定义有符号数。在代码中使用负的十进制数赋值给有符号数，在电路中是按该数值的补码形式存储的。如下：

wire signed a;
assign a = -8'd1;

使用display显示a的二进制=11111111，十进制= -1，如下：

$display("signed a =%b=%d",a,a);		 //signed a =11111111=         -1

2、使用signed定义的类型，做加法或乘法时，对操作数扩位处理时高位补符号位；即负数补1，正数补0；不使用signed的无符号类型，高位默认补0

reg signed [7:0]a,b;
wire signed [8:0]sum1;
reg [7:0] c,d;
wire [8:0]sum2;
initial
begin
  a = -8'd1;
  b = 8'd2;
  c = 8'b1000_0001;
  d = 8'b0000_0010;
end
assign sum1 = a+b;
assign sum2 = a+b;

其中有符号计算时，在电路中a=1111_1111，b=0000_0010；sum1比a和b多1bit，在加法结构中a扩位为1_1111_1111，b扩位为0_0000_0010，相加为10_0000_0001，保留9bit后sum1=1=0_0000_0001。
而在无符号计算时，c和d分别扩位为0_1000_0001和0_0000_0010，相加保留9bit后sum2=131=010000011。

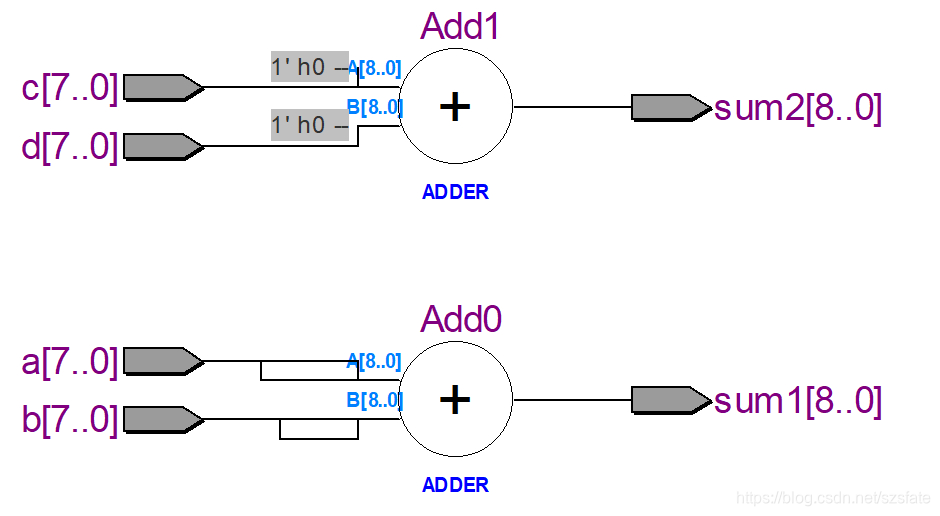

综合后结构如下图



有符号数signed和无符号数最重要的区别就是如何扩位，无符号数是添0，有符号数时添加符号位

3、 $signed和$unsigned。首先明确这两个语句是可综合的。$signed(c)是一个function，将无符号数c转化为有符号数返回，不改变c的类型和内容。接上述代码历程：$unsigned同理。

4、算数右移>>>和逻辑右移。
对于无符号数，>>和>>>没有区别，都是按位右移，左侧补零。
有符号数的逻辑右移>>与无符号数一样，将所有位整体右移，左侧补零。
而有符号数的算数右移>>>，左侧扩位符号位，如右移n位，则左侧增加n个符号位，右侧删除n位，即进行除n运算。详见下述代码：


reg  signed [7:0]a;
a=8'b1000_0010;			//即a=-126.
a=a>>>2;				//a=1110_0000	，即a=-32，除4运算
b=8'b0000_1000;			//即b=8
b=b>>>1;				//b=0000_0100，即b=4，除2运算

5、算数左移。同样根据（有符号数signed和无符号数最根本的区别就是如何扩位，无符号数是添0，有符号数时添加符号位） 这句话进行理解，
在移位前数据a和移位后数据b，具有相同位数情况下，不需要扩位，即整体左移n位，右侧补。此时有符号数的算数左移<<<和有符号数的逻辑左移<<效果一致。
但是在移位前数据a和移位后数据thmp，不具有相同位数情况下，a进行MSB扩位，即为1_1100_0001，然后左移1位thmp=1_1000_0010，乘2运算。


reg  signed [7:0]a,b;
reg  signed [8:0]thmp;
a=8'b11000001;		//-63
b=a<<<1;			//b=1000 0010
thmp=a<<<1;			//thmp=-126，乘2运算。

6、总结：
其一：被signed定义的数据在电路中是以补码形式存储并计算的。
其二：有符号数signed和无符号数，区别在于如何扩位，无符号数是MSB添0，有符号数MSB添加符号位。
7、附录：
能够将如下代码和代码结果完全理解！

module test/**/ ;

reg signed [7:0]a,b;
wire signed [8:0]sum1;
reg signed [8:0]thmp;
reg [7:0] c,d;
wire [8:0]sum2;

initial
begin
  a = -8'd1;
  b = 8'd2;
  c = 8'b1000_0001;
  d = 8'b0000_0010;
#10
  $display("signed a    =%b=%d",a,a);
  $display("signed b    =%b=%d",b,b);
  $display("a+b         =%b=%d",sum1,sum1);

  $display("unsigned c  =%b=%d",c,c);
  $display("unsigned d  =%b=%d",d,d);
  $display("c+d         =%b=%d",sum2,sum2);

  $display("$unsigned(a)=%b=%d",$unsigned(a),$unsigned(a));

  a=$signed(c);
  b=$signed(d);
#10
  $display("a+b         =%b=%d",sum1,sum1);

#10
  a=8'b1000_0010;
  b=8'b1000_0010;
  $display("a           =1000_0010=%d",a);
  $display("b           =1000_0010=%d",b);
#10
  a=a>>2;
  b=b>>>1;
  $display("a=a>>2      =%b=%d",a,a);
  $display("b=b>>>1     =%b=%d",b,b);

#10
  thmp=b<<<1;
  $display("thmo=b<<<1  =%b=%d",thmp,thmp);
end
assign sum1 = a+b;
assign sum2 = c+d;
//adder_8 u1(sum1,sum2,a,b,c,d);

initial
begin
  $vcdpluson;
end

endmodule

VCS仿真结果：

signed a    =11111111=         -1
signed b    =00000010=          2
a+b         =000000001=          1
unsigned c  =10000001=129
unsigned d  =00000010=  2
c+d         =010000011=131
$unsigned(a)=11111111=255
a+b         =110000011=       -125
a           =1000_0010=       -126
b           =1000_0010=       -126
a=a>>2      =00100000=         32
b=b>>>1     =11000001=        -63
thmo=b<<<1  =110000010=       -126
