介绍了ADI Trinamic最新推出的TMC2240芯片，该芯片支持高达5.0A的峰值电流，并集成了多项专利技术，具备静音、节能的特点。适用于运动控制领域，支持多种接口方式，内置全面的保护机制。
在静音、高性能、高集成及节能方面的芯片中，ADI Trinamic最新的三款芯片：TMC2240、TMC2210及TMC5240，是应对目前众多场合而推出的升级款，其性能、应用范围都有较大的提升。
接下来，我们会做一些介绍，以及为大家展示一下TMC2240芯片特点、参数设置，以及它的50—4000RPM转速效果及性能测试。

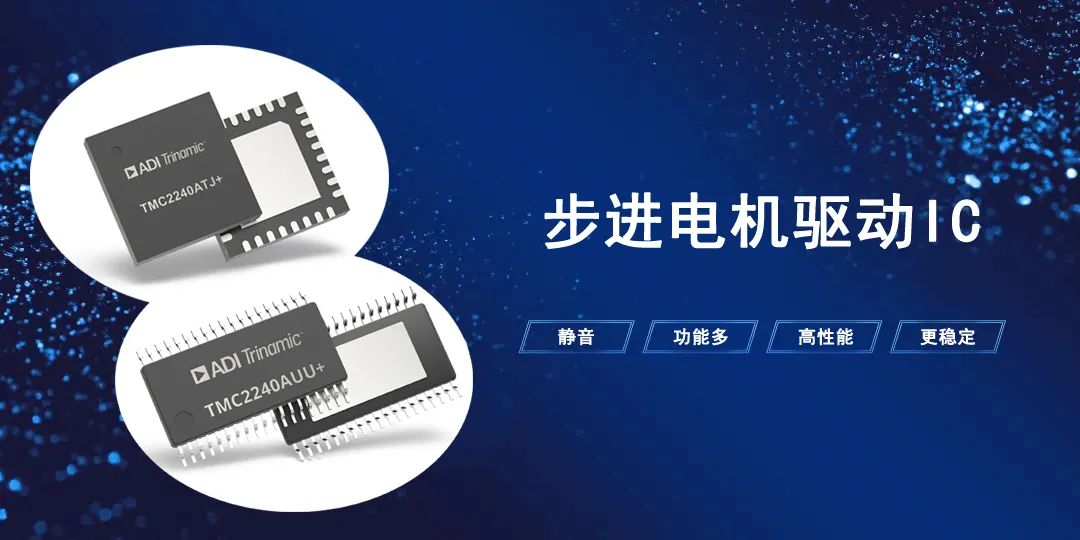

TMC2240介绍
支持更大电流，同时优化了性能，在运动过程中切换速度、电机的加减速运动时，电机能平滑切换，无抖动，使得运动更加稳定。
专注于运动控制领域，Trinamic的步进电机驱动IC都有着静音、节能的效果，同时内部集成各项专利技术，使驱动器性能更高、更稳定！
TMC2240芯片特点
⚫ IMAX=5.0A(峰值电流)，IRMS=2.1A（有效电流）
⚫ 支持SPI、串口、Step/Dir接口
⚫ 集成预驱、Mos管
⚫ 静音模式与高速模式
⚫ 芯片保护（线圈开路、短路、Mos管短路、过压及过温保护等）
⚫ 温度测量与无传感器堵转检测技术
⚫ 支持ABN编码器

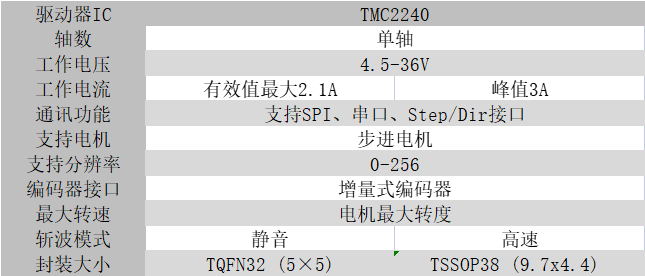

规格参数
