天线的极化方向确认

天线极化的基本概念

电磁波的极化是指在空间某位置上，沿电磁场的传播方向看去，其电场矢量在空间的取向随时间变化所描绘的轨迹。主要分为三种类型：

1. 线极化：电场矢量沿一直线往复运动。
2. 圆极化：电场矢量大小不变，末端做圆周运动，可分为左旋和右旋。
3. 椭圆极化：电场矢量大小随时间变化，末端轨迹是椭圆形。

天线的极化则是指天线辐射或接收的电磁波的电场极化。在最大增益方向上，作为发射天线时辐射电磁波的极化，或作为接收天线时能使天线终端得到最大可用功率的入射电磁波的极化。

如何确认天线的极化

确认天线的极化通常涉及以下步骤：

1. 观察电场矢量：在空间某位置上，沿电磁场的传播方向看去，观察电场矢量的空间取向和随时间的变化轨迹。
2. 使用右手定则：对于圆极化和椭圆极化，可以使用右手定则来判断旋向。当电场矢量在正交于传播方向的平面内随时间顺时针旋转时，称为右旋圆极化；逆时针旋转则为左旋圆极化。
3. 极化匹配：在天线增益最大指向对准的情况下，接收天线只能接收与发射天线极化相同的电磁波。这称为极化匹配。若接收天线与发射天线极化不匹配，会出现接收功率的损失，即极化损失。

HFSS作图确认法：

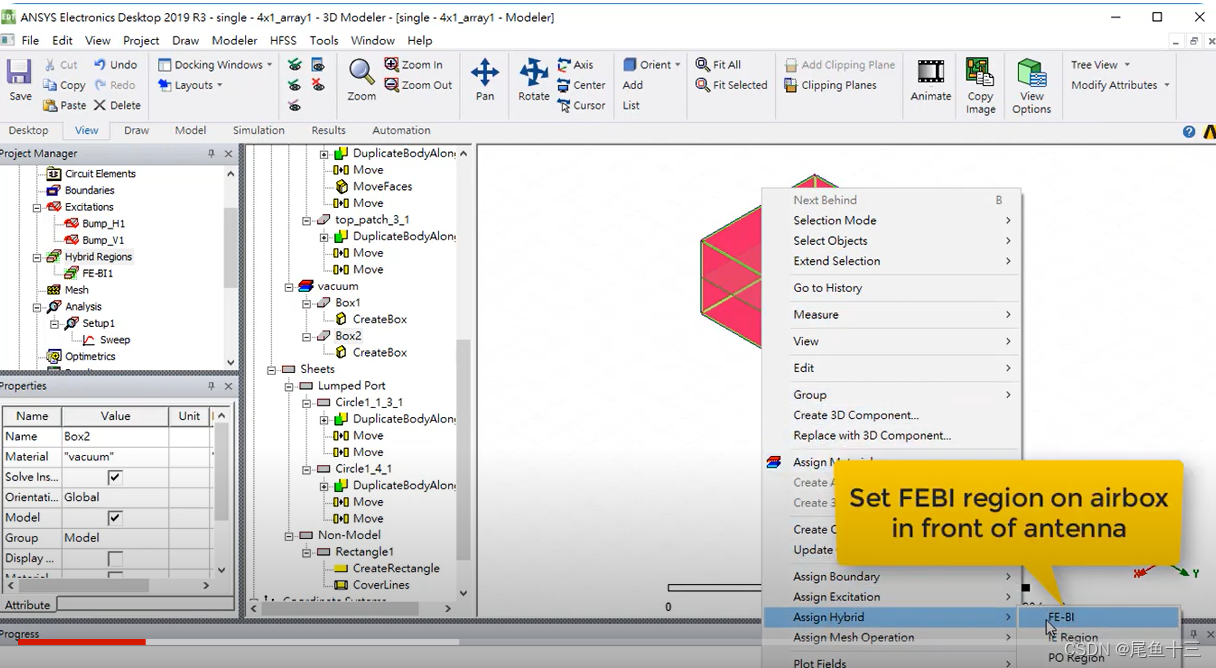

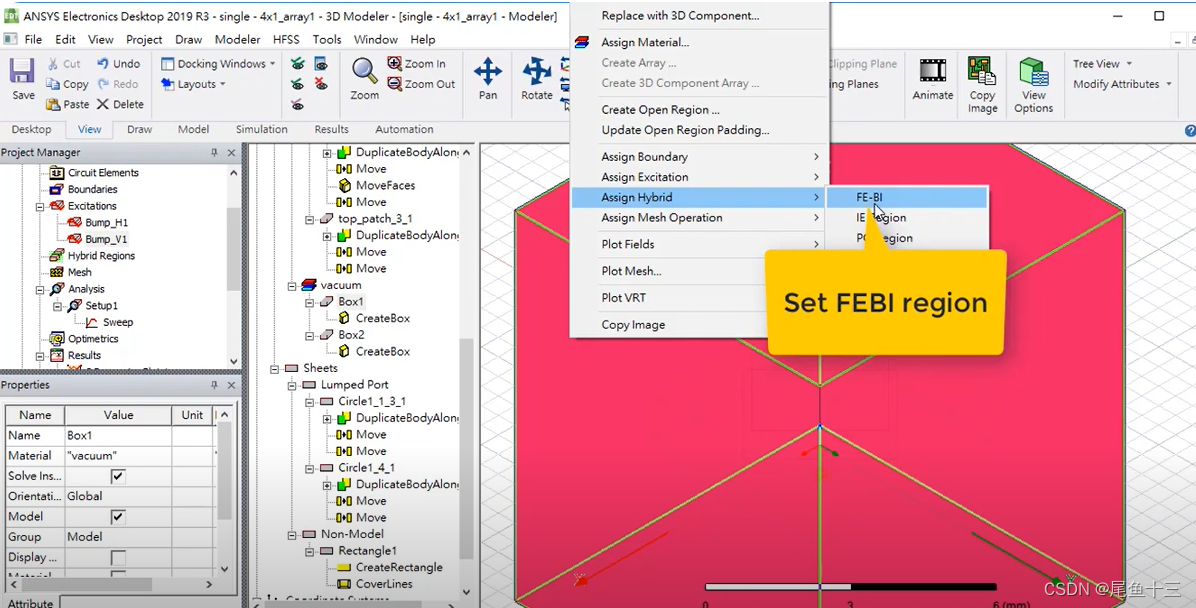

点击空气盒子在设置为

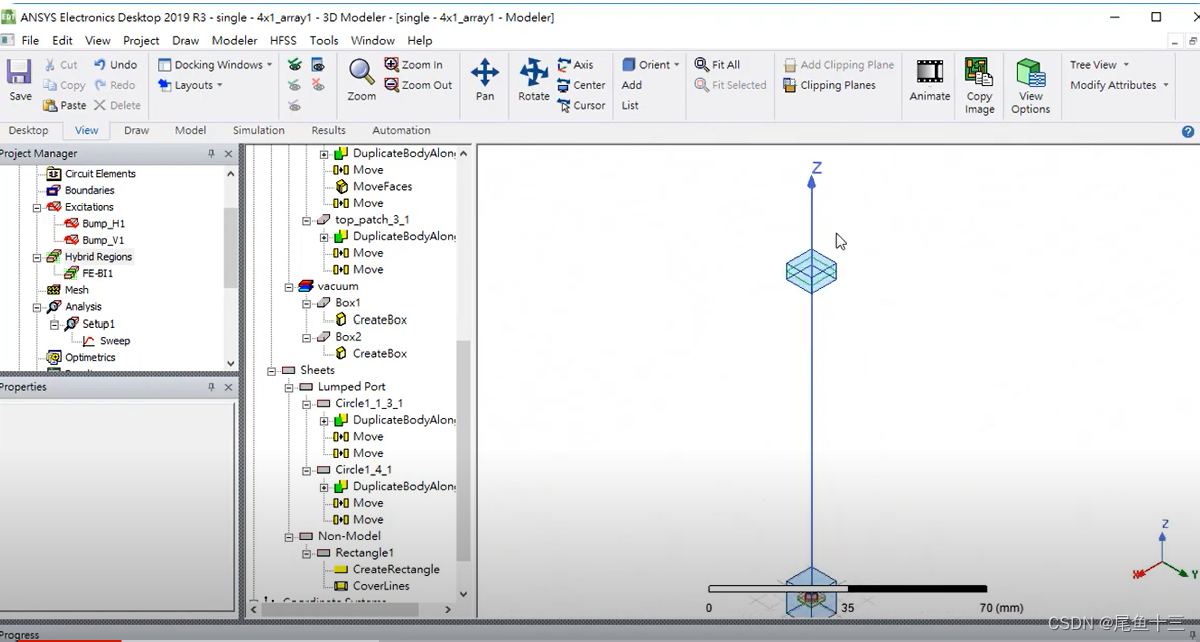

在辐射正方向放置一个空气盒子，里面有一个空气面

同样设置

运行hfss模型，完成仿真

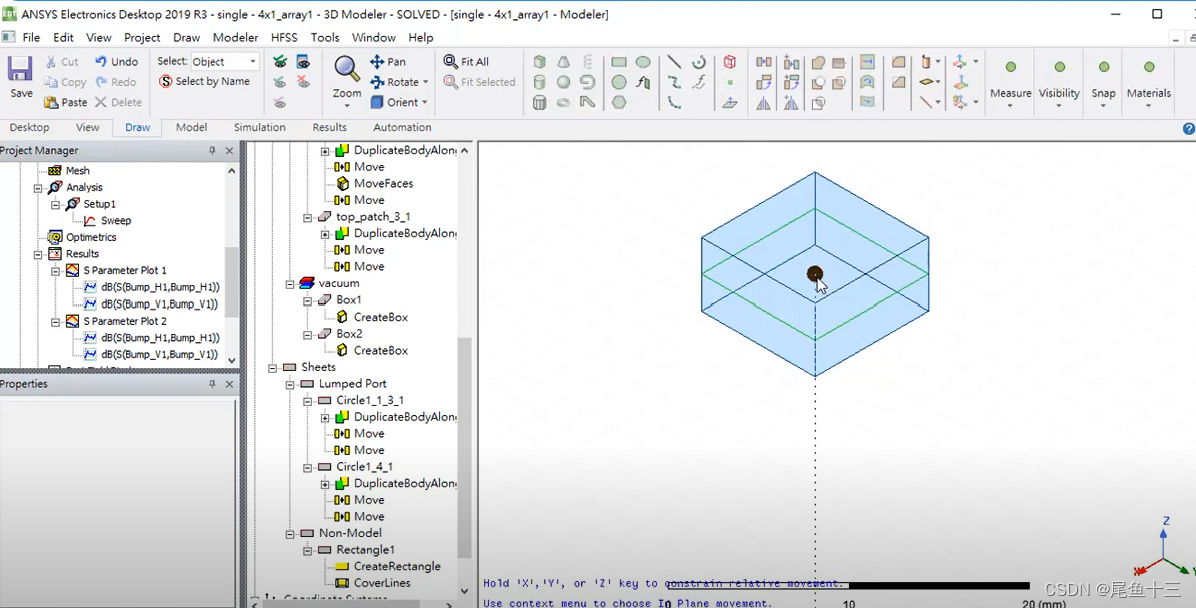

添加一个点

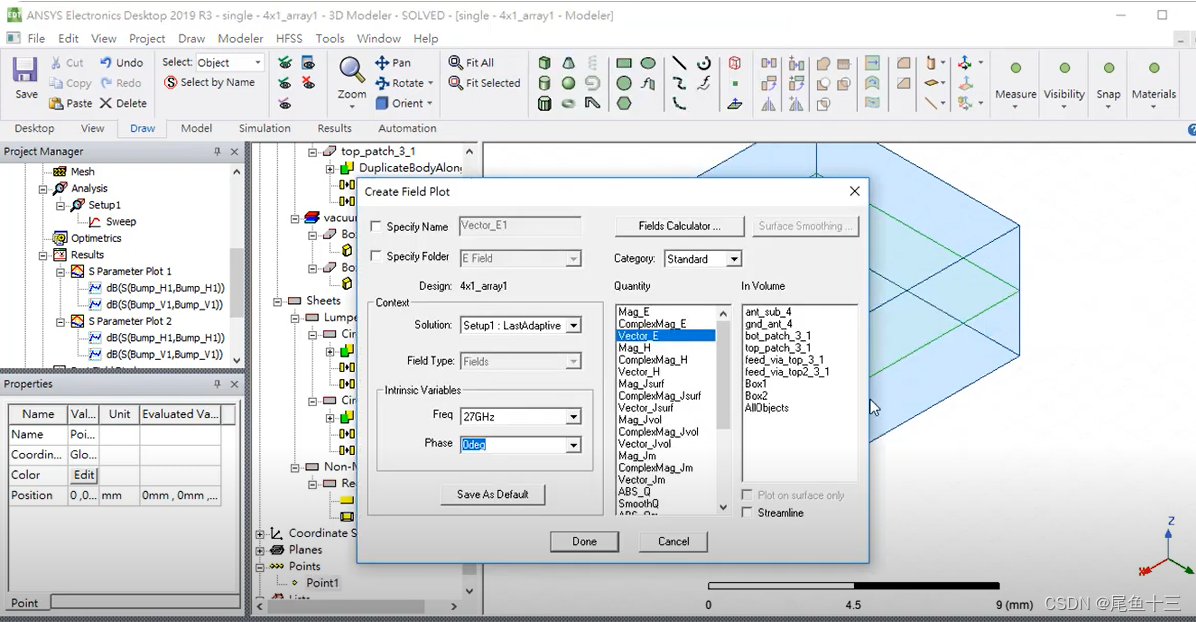

画一个电场图，设置激励模式，一次选一个激励即可

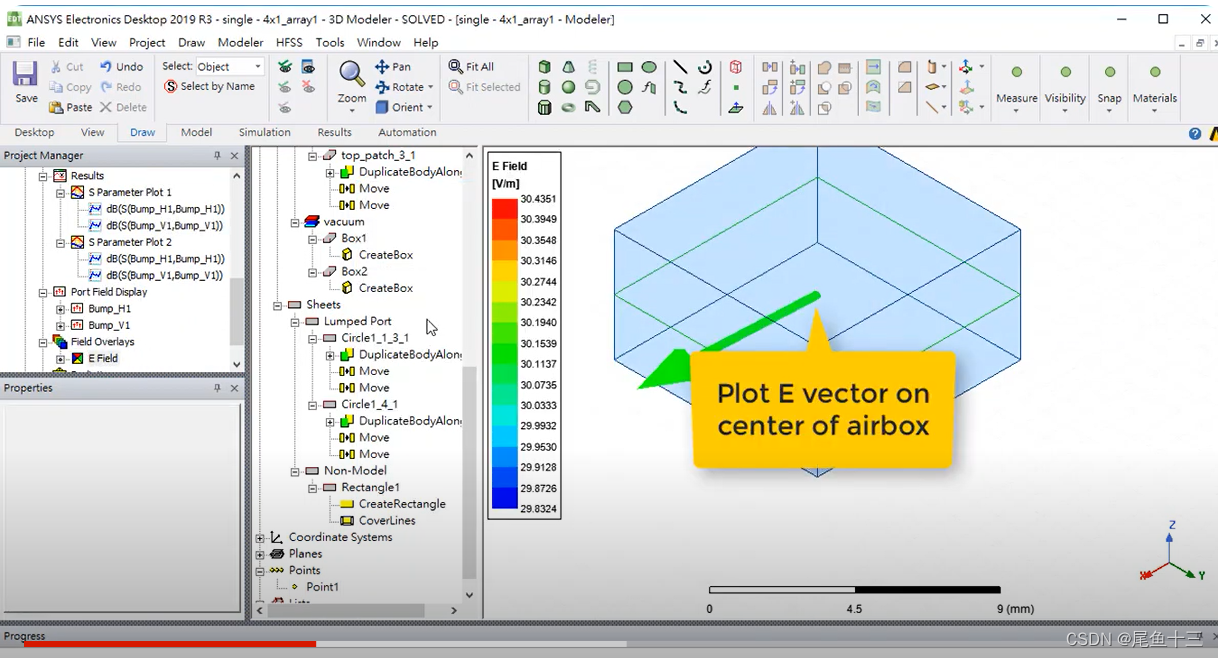

如果是线极化箭头所指的方向就是极化方向

如果是圆极化，箭头会随着相位的变化而旋转

极化的应用

不同的通信系统会选择不同的极化方式。例如，移动通信系统通常使用垂直极化，而广播系统常用水平极化。在电子对抗和侦察设备中，或通讯设备处于剧烈摆动和高速旋转的飞行器上等应用中，则可采用圆极化天线。

---
