本文主要对TVS管的原理特性和选型及失效做一个简析，在参考众多资料的基础上进行汇总。

TVS管的原理

电压钳位型瞬态抑制二极管【Transient Voltage Supperssion】
是一种高效能的保护器件。当TVS管两级受到反向瞬态高能量冲击时，它能以极快的速度，将其两极从高阻抗变为低阻抗，吸收电源和信号线上的浪涌功率，使其两极间的电压钳位于一个预定值。也即利用器件的非线性特性将过电压钳位到一个较低的电压值实现对后级电路的保护。TVS管在电路中反向使用。

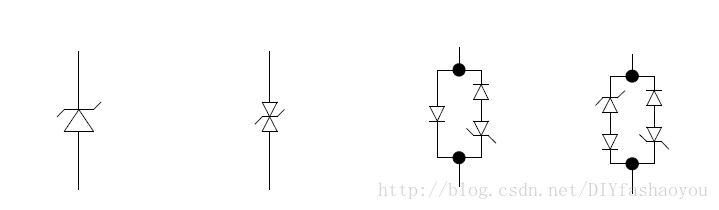

TVS管分类

TVS管
1. 单向TVS管
单向TVS管的特性和普通的齐纳二极管类似，只能吸收正向的浪涌脉冲，一般只用于直流电路中（且没有反接和负向脉冲出现）。

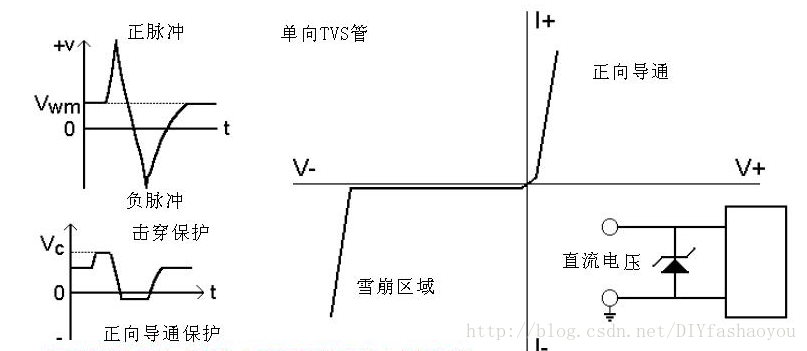

单向TVS管
如上图中所示，单向TVS管只对工作电路中的正向脉冲起到钳位的作用，负向脉
