eCognition 多尺度分割 样本点分类 对象特征提取

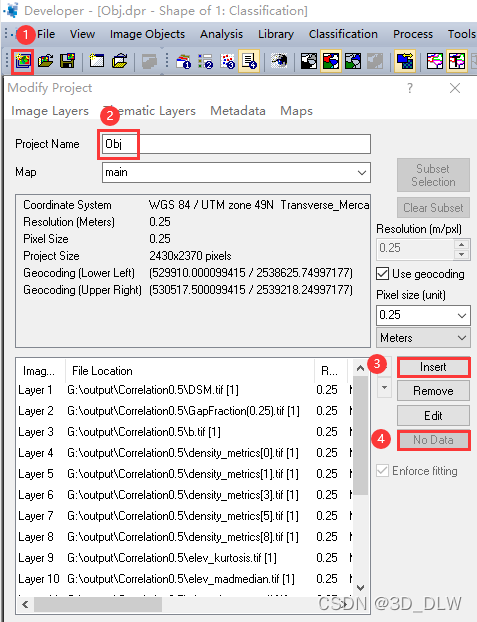

1 项目设置

1.1 新建项目
1.2 设置项目名称
1.3 将所需tiff文件导入
1.4 根据需要设置是否对No Data数据进行填充.

2 流程树

流程树打开方式以及所需流程一览

2.1 *计算多尺度分割参数

*该过程是为了计算 2.2 多尺度分割 中的尺度参数

易康插件ESP2及其软件的详细使用

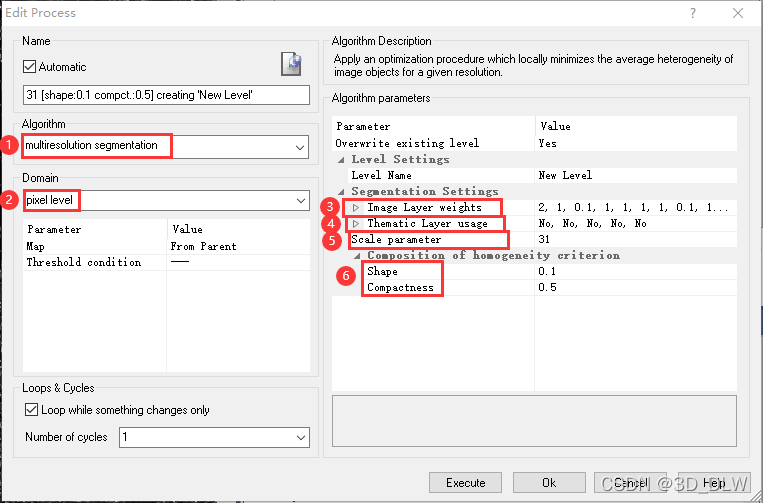

2.2 多尺度分割

2.2.0 在流程树(Process Tree)界面右键选择Append New/Insert Child添加算法
2.2.1 选择多尺度分割算法
2.2.2 选择处理目标为像素
2.2.3 点开小箭头根据实际情况调整各个波段的权重
2.2.4 如该工程之前导入过主题层(Thematic Layer), 将此处全部设为False, 否则会基于所选的主题层进行分割
2.2.5 设置尺度参数, 根据2.1计算得到的参数进行设置
2.2.6 根据实际情况设置其他参数

执行该流程后即可得到分割结果

2.3 分割结果

2.3.1 分割结果查看

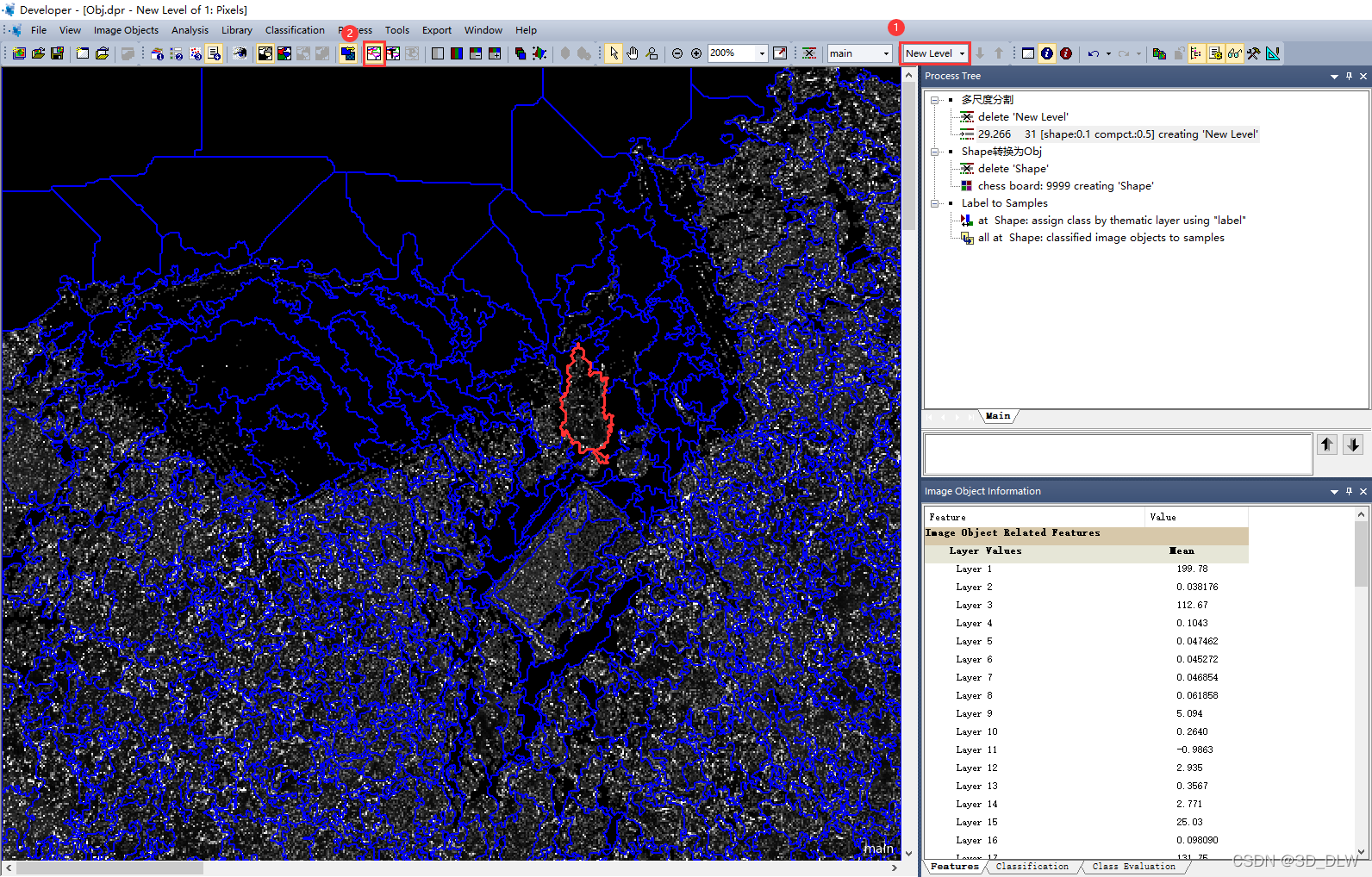

分割完成后的情况如下所示:

2.3.1.1 此处可以查看并选择现有的对象层(Image Object Leval)
2.3.1.2 选中Show or Hide Outlines以显示分割结果

2.3.2 *导出分割结果

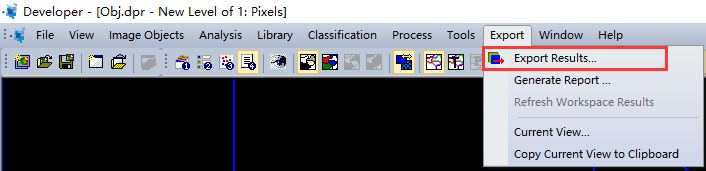

2.3.2.0 在 工具栏 - Export - Export Results 打开导出界面

2.3.2.1 选择导出的对象层
2.3.2.2 选择导出类型为矢量
2.3.2.3 选择导出为.shp文件
2.3.2.4 选择内容类型为栅格多边形, 这样保存的多边形就会与栅格边界对应(如下图)

2.3.2.5 选择所有类别
2.3.2.6 设置输出文件名
2.3.2.7 点击Export, 选择导出目录

导出的shp文件为4个一组, 缺一不可。

2.3.3 *导入分割结果

2.3.3.1 导入.shp文件

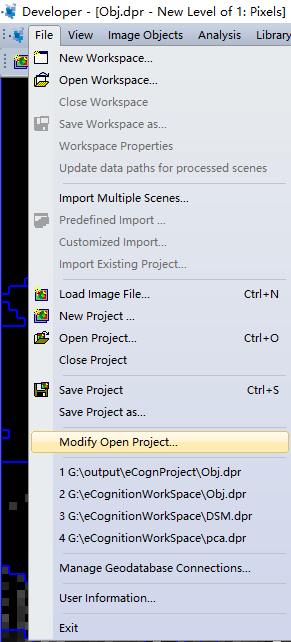

在 工具栏 - File - Modify Open Project 可以修改项目导入的文件

在项目设置的 Thematic Layer 中导入.shp文件

2.3.3.2 *显示导入结果

导入的.shp文件称为专题层(Thematic Layer), 显示方式如下所示

2.3.3.2.1 打开专题层显示面板
2.3.3.2.2 激活该层的显示

2.3.3.3 将专题(导入的shp)转换为对象

创建如下流程

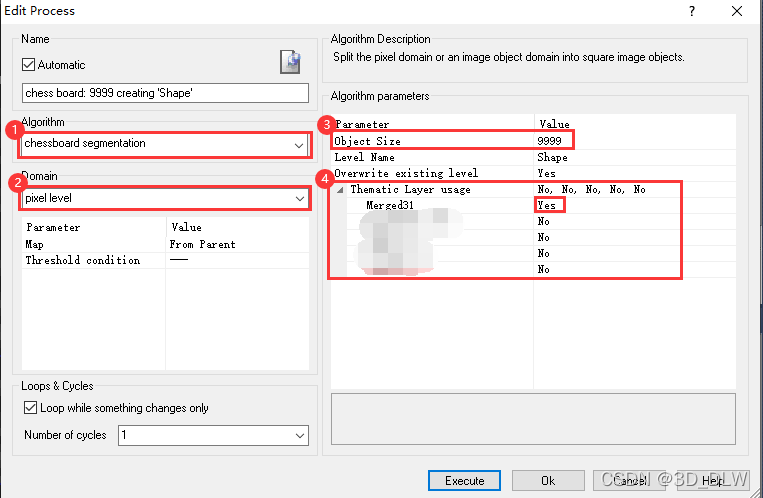

2.3.3.3.1 选择棋盘分割算法
2.3.3.3.2 选择对像素做分割
2.3.3.3.3 对象大小设置一个较大的值(要比shp中最大的多边形大)
2.3.3.3.4 将需要转换的专题层设为Yes, 如有其他专题层则设为No

执行以上流程得到一个与导入.shp形状相同的名为Shape的对象层(Image Object Layer)

2.4 根据样本点分类分割结果

*该过程旨为在导出特征时一并导出类别属性

2.4.1 导入样本

参照 2.3.3.1 导入.shp文件 导入样本点
样本点使用ArcGIS生成, 带有label标签

导入后参照 2.3.3.2 *显示导入结果 操作后如图所示:

2.4.2 创建类别

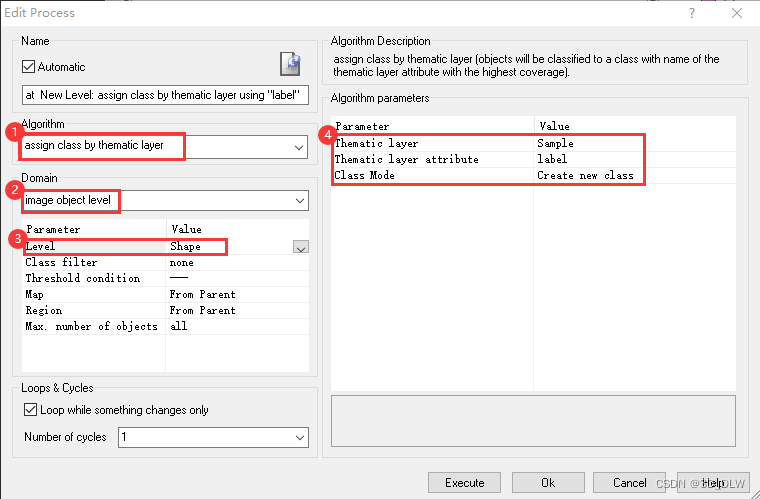

2.4.2.1 选择算法assign class by thematic layer
2.4.2.2 对储存分割结果的对象层进行操作
2.4.2.3 选择需要提取的对象层
2.4.2.4 选择 样本点所在的专题层, 样本点储存类别标签的字段, 类别模式为创建新类别

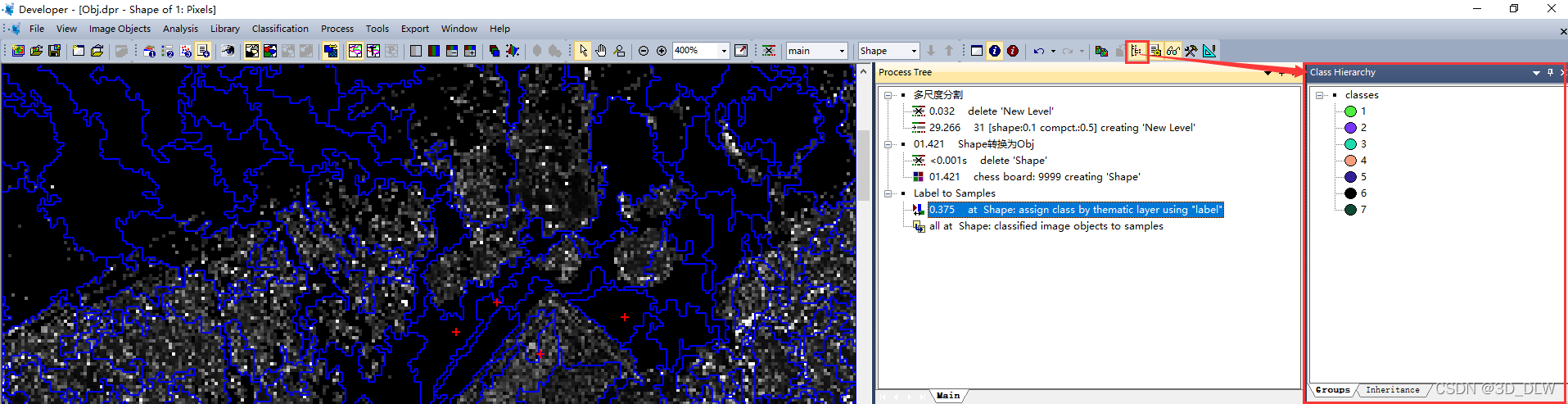

执行后可以在类别界面中看到从样本点创建的类别

2.4.3 将分割结果归类

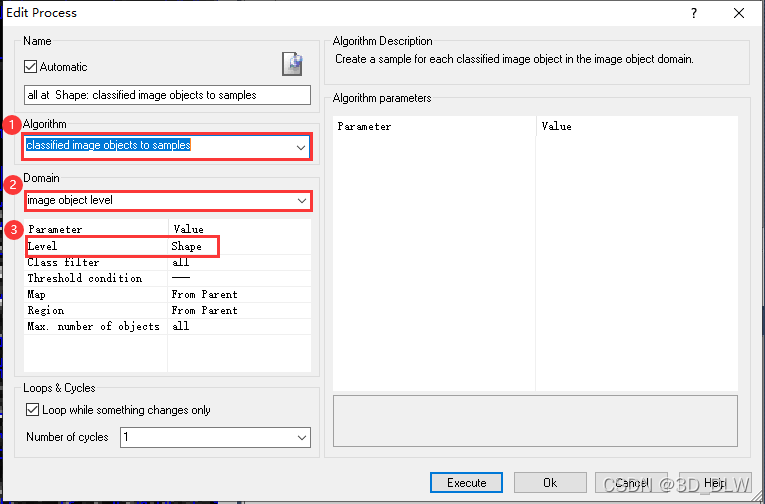

2.4.3.1 选择算法classified image objects to samples
2.4.3.2 对对象层进行操作
2.4.3.3 选择作为分割结果的对象层

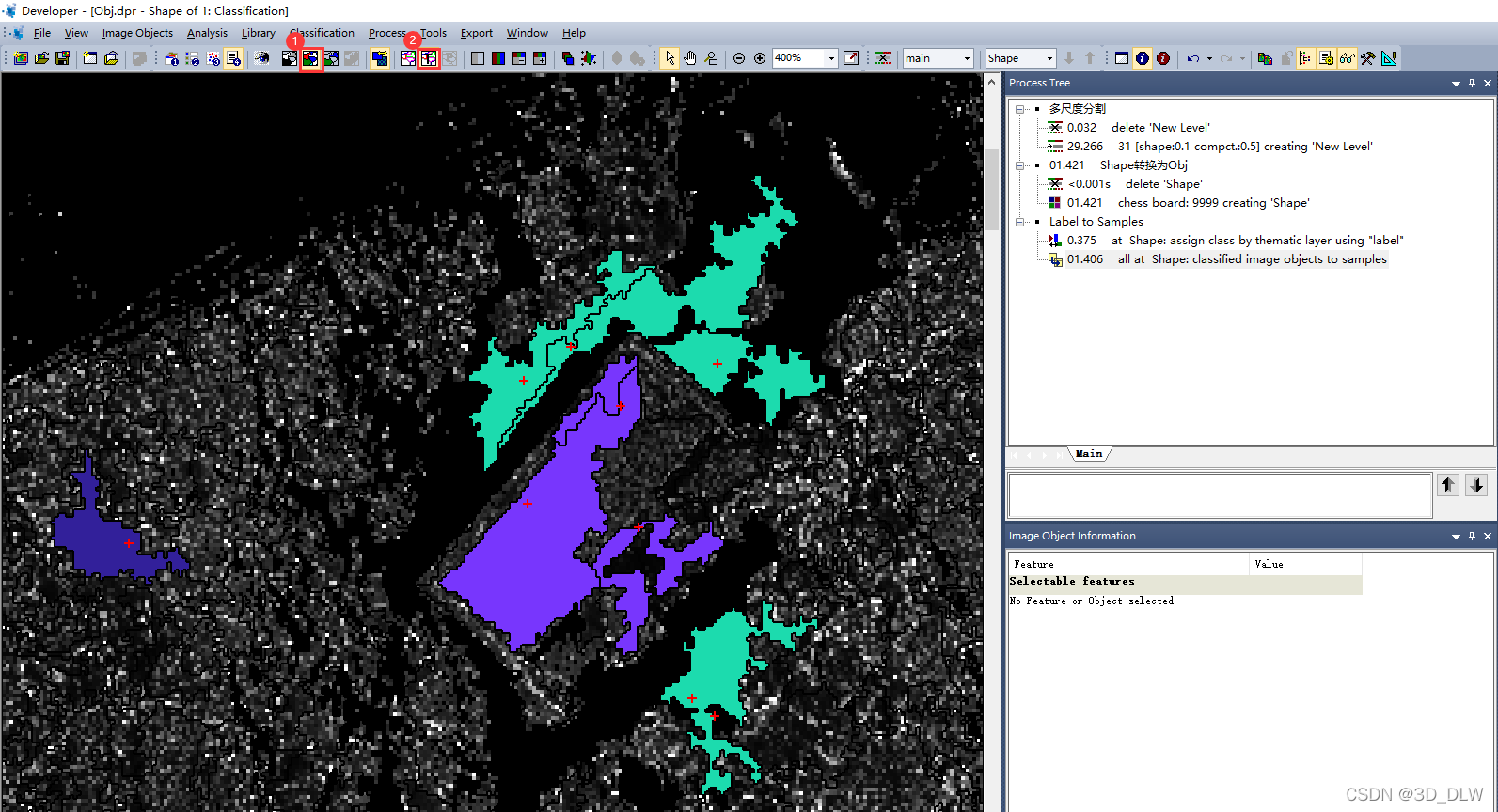

运行该流程后点击 ViewClassification 和 Transparent / Non-transparent outlined objects 显示对象样本如下所示:

2.5 对象特征提取

导出对象特征

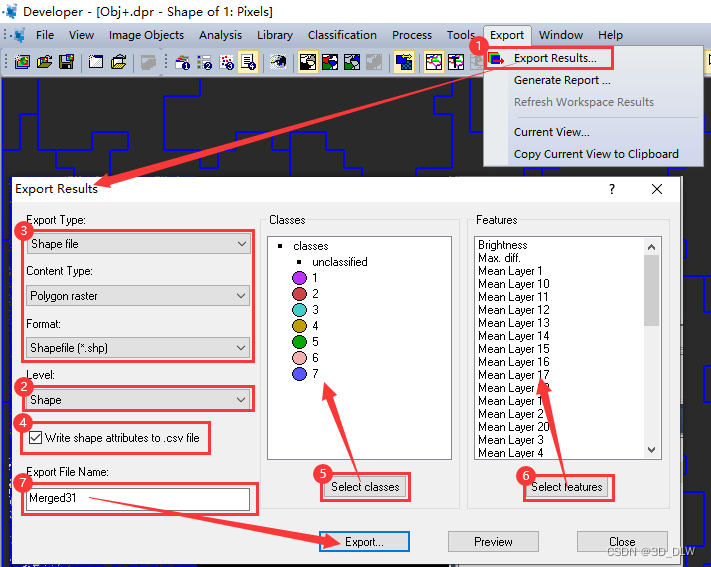

2.5.1 在 工具栏 - Export - Export Results 打开导出界面
2.5.2 选择要导出的对象层
2.5.3 选择导出的文件类型
2.5.4 勾选同时导出.csv文件
2.5.5 选择所有类别
2.5.6 选择所需的特征
2.5.7 设置导出的文件名

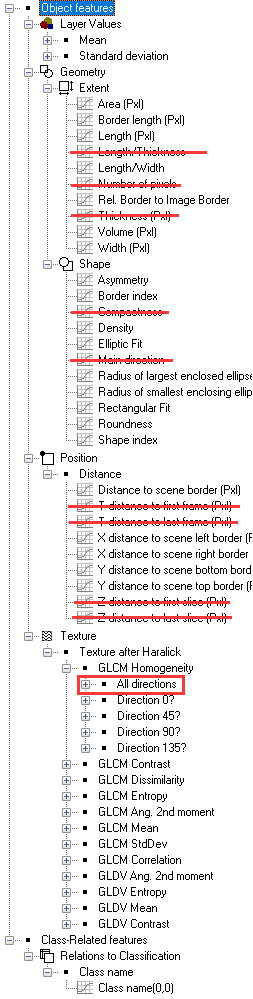

注: 常用分类特征如下图所示:

所得结果如图所示:

3 其他

3.1 根据栅格类别图分类分割结果

3.1.1 导入标签文件

参照1 项目设置导入栅格类别文件Label.tif

3.1.2 根据栅格类别计算对象类别

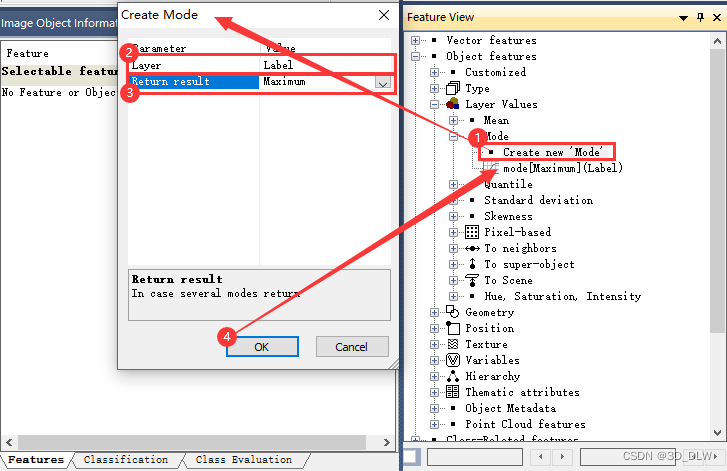

对类别栅格创建mode[Maximum]特征，该特征计算每个对象范围内占比最大的类别，可以此作为对象类别。

3.1.3 导出栅格计算的类别

在2.5 对象特征提取中2.5.6 选择所需的特征时选择mode[Maximum](Label)特征再导出。
