ADS-模板不存在

解决ADS中使用DesignGuide中Amplifier模板不存在问题。

一：问题出现

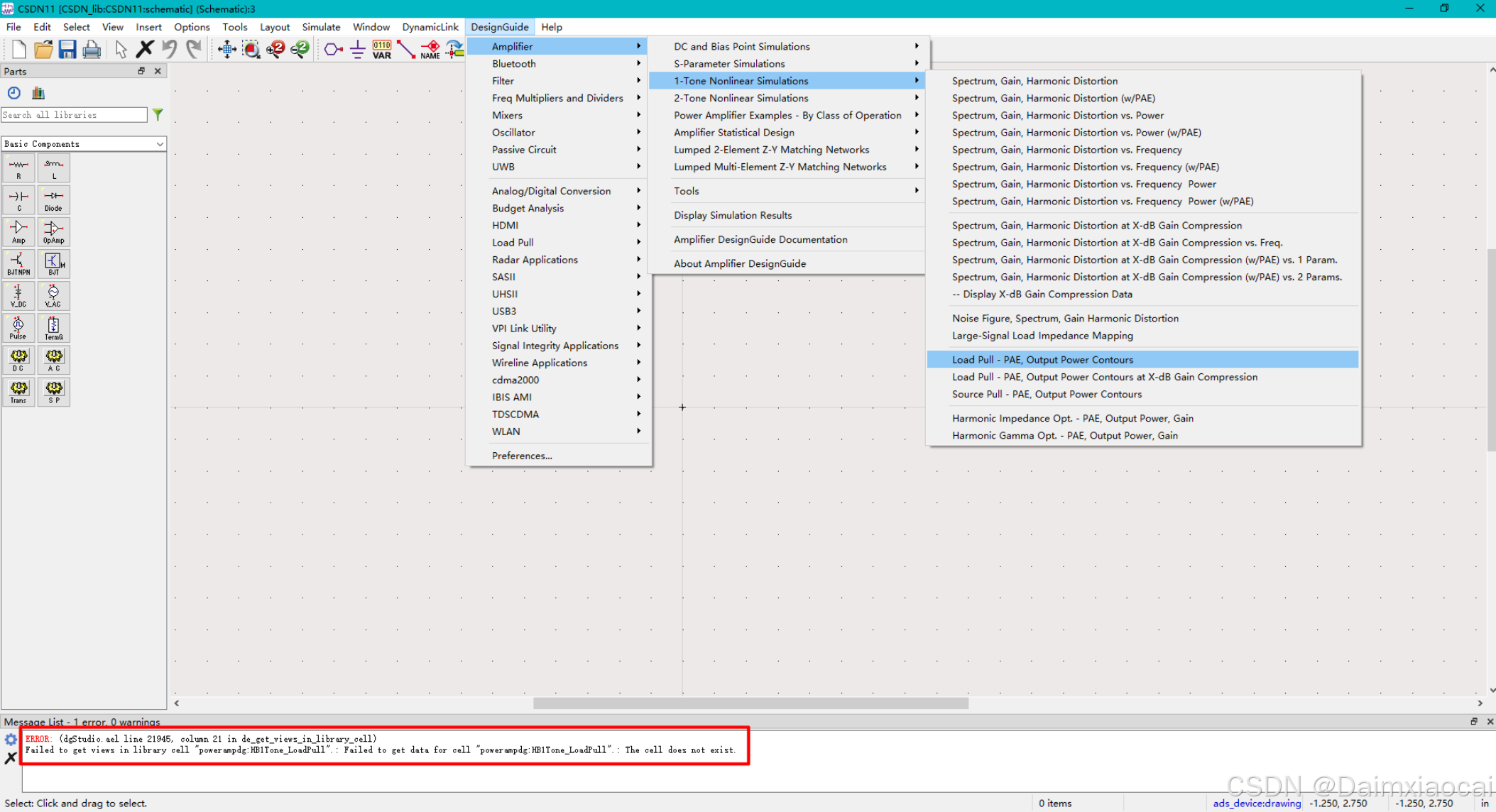

在ADS中使用DesignGuide中Amplifier模板时，出现错误信息XXXXX：The cell does not exist，模板使用不了，如图1.1所示

图1.1 错误出现

二：解决方法

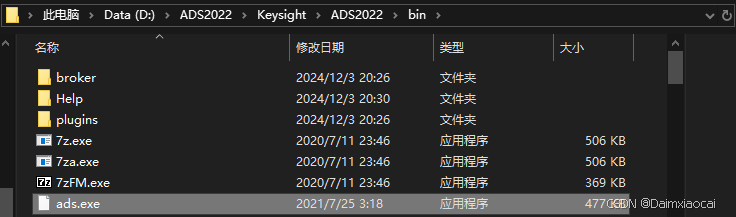

1.找到ADS安装路径，如图2.1所示，返回上一文件夹ADS2022(此处安装的是ADS2022版本，不同版本对应不同的年份，形式如ADSXXXX)。

(a)

(b)

图2.1 安装路径查询

2.在ADS2022文件夹中找到designguides文件夹，打开其中的projects文件夹中的powerampdg文件夹(ADS2022->designguides->projects-powerampdg)，如图2.2所示。

图2.2 目标文件查找

3.将powerampdg.7z进行解压得到对应的文件夹，点击解压的文件夹如图2.3所示，复制所有文件到ADS2022中designguides中projects中powerampdg文件夹中(ADS2022->designguides->projects-powerampdg)，即上一步的powerampdg文件夹，复制后的powerampdg文件夹如图2.4所示。

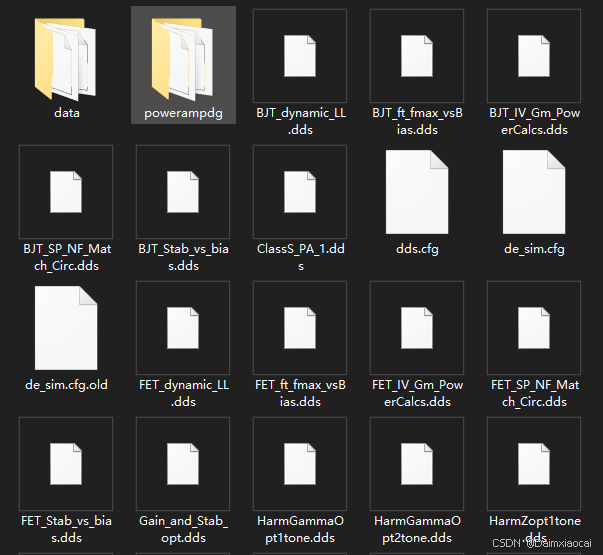

图2.3 解压后的powerampdg中的powerampdg文件夹

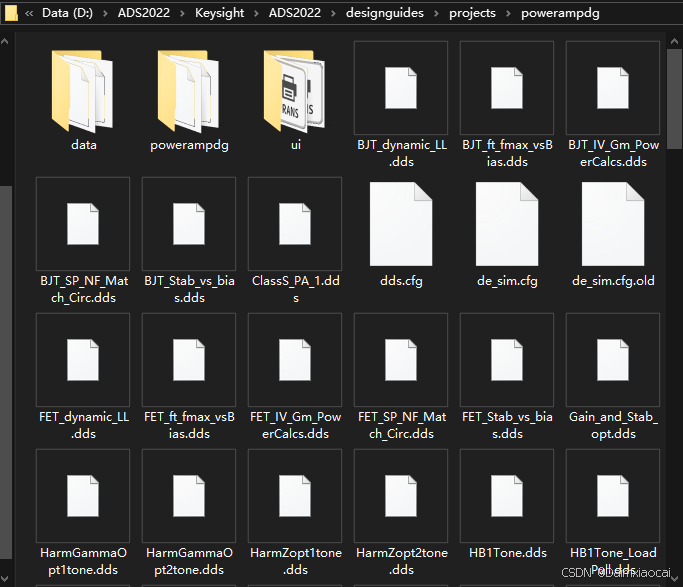

图2.4 复制后的projects中powerampdg文件夹

4.删除powerampdg.7z文件，重启ADS软件即使用DesignGuide中Amplifier模板，如图2.5所示.

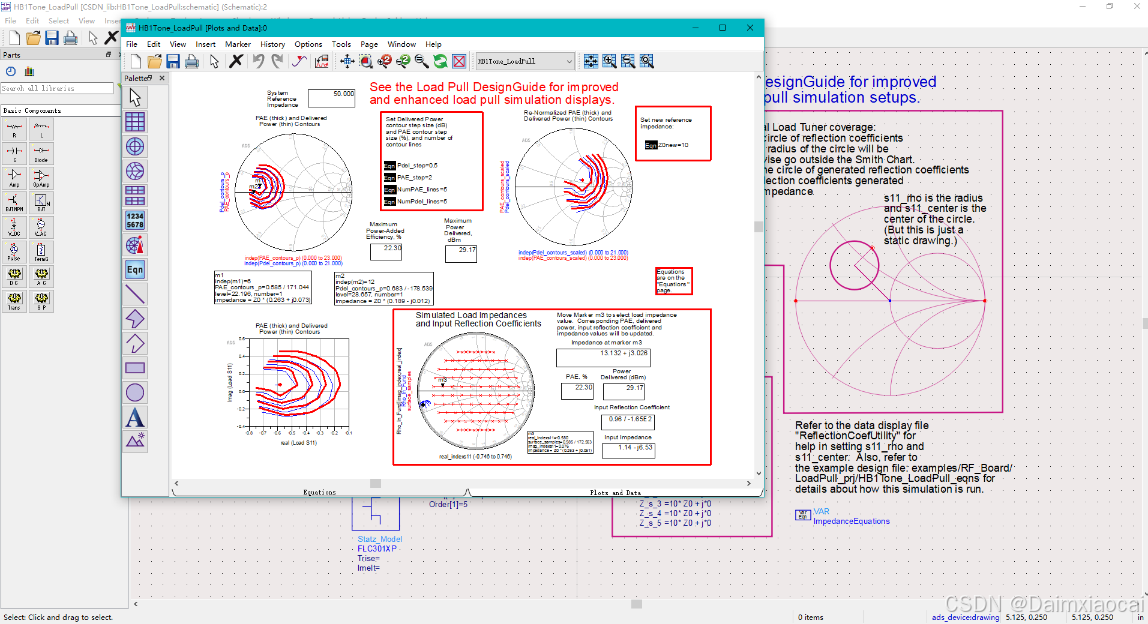

图2.5 错误解决



如有错漏，敬请指正
