ADS-版图生成

上一篇文章《ADS-实际微带线转换》介绍了如何将理想微带线转换为实际微带线,本篇文章在此基础上介绍如何将实际微带线转换为版图。

一:原理图建立

1.将上一篇文章《ADS-实际微带线转换》原理图复制,如图1.1所示。

图1.1 原理图复制

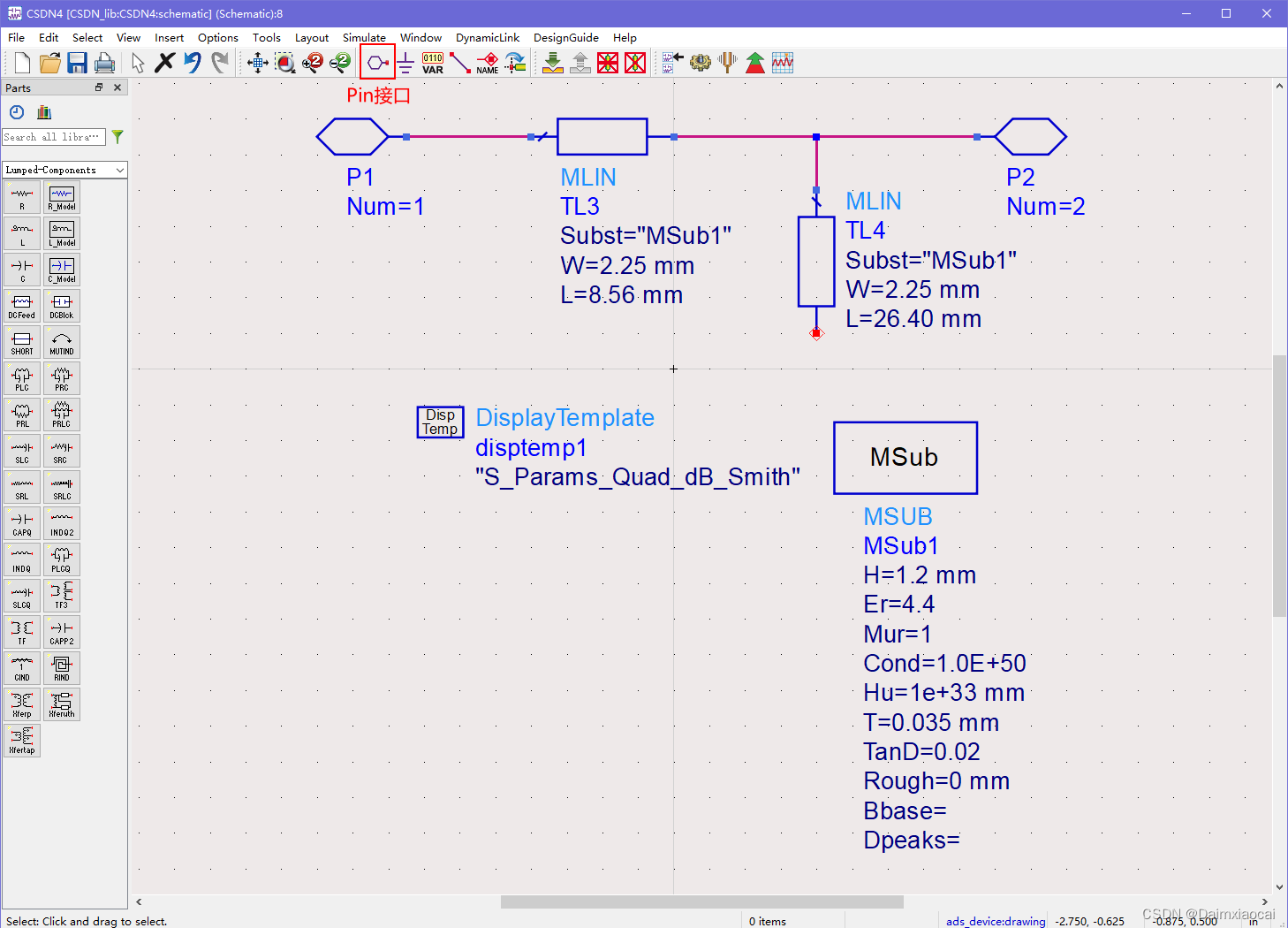

2.将复制后的原理图进行修改,将两个端口、S参数控件和理想微带线删除或断路,在端口处插入Pin,修改后的原理图如图1.2所示。

图1.2 修改后的原理图

二:版图生成

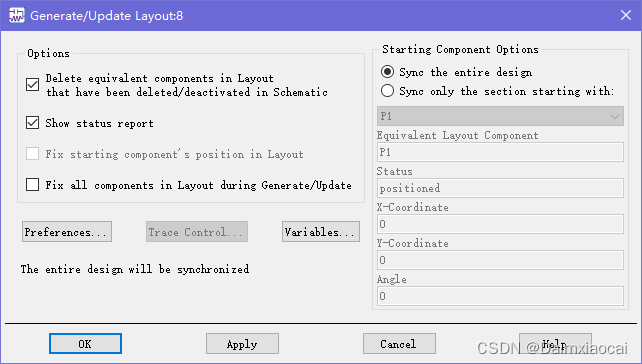

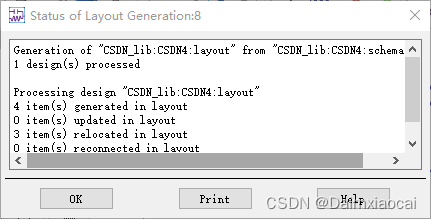

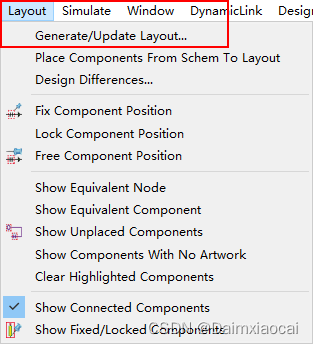

1.找到Layout->Generate/Update Layout...选项,点击OK->OK(第一个窗口点击OK或Apply都可立即生成版图),即可自动创建Layout文件生成版图,如图2.1所示。

(a)

(b)

(c)

图2.1 版图生成

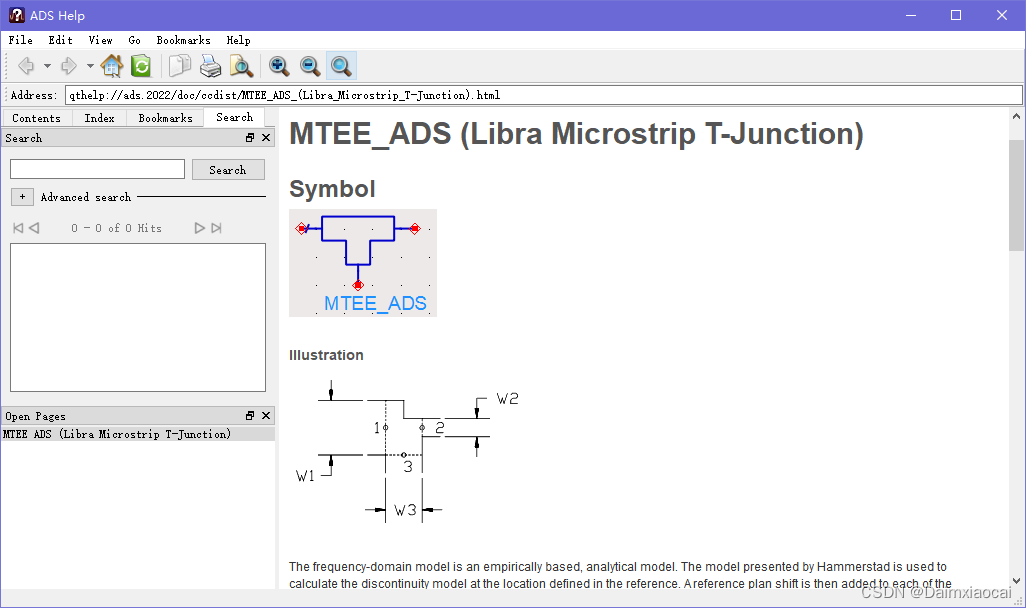

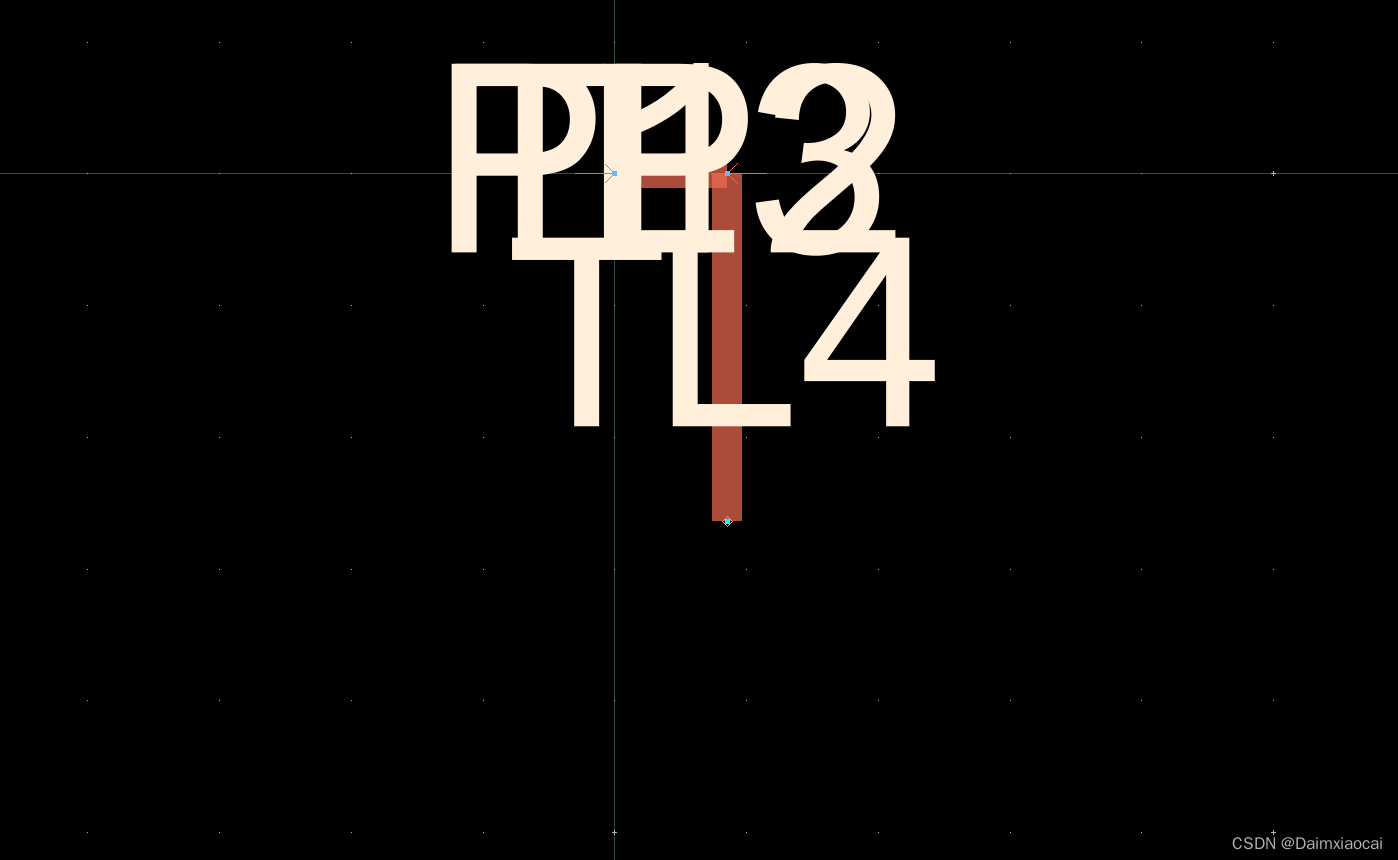

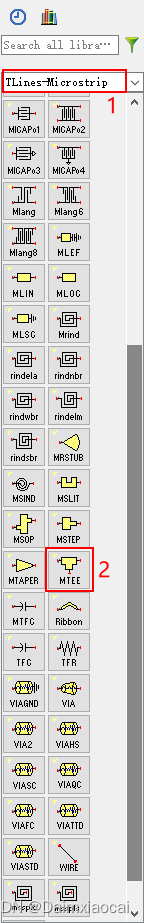

2.此时可以看到版图标识过大,影响观察版图,并且微带线之间出现了重叠,这会导致仿真不准确。因此需要对原理图进行再次修改,在有多个接口处添加MTEE三端口接口,其位置以及相关信息(双击MTEE接口,点击Help即可查看相关信息)如图2.2所示,最终原理图如图2.3所示。

(a)

(b)

图2.2 MTEE三端口接口

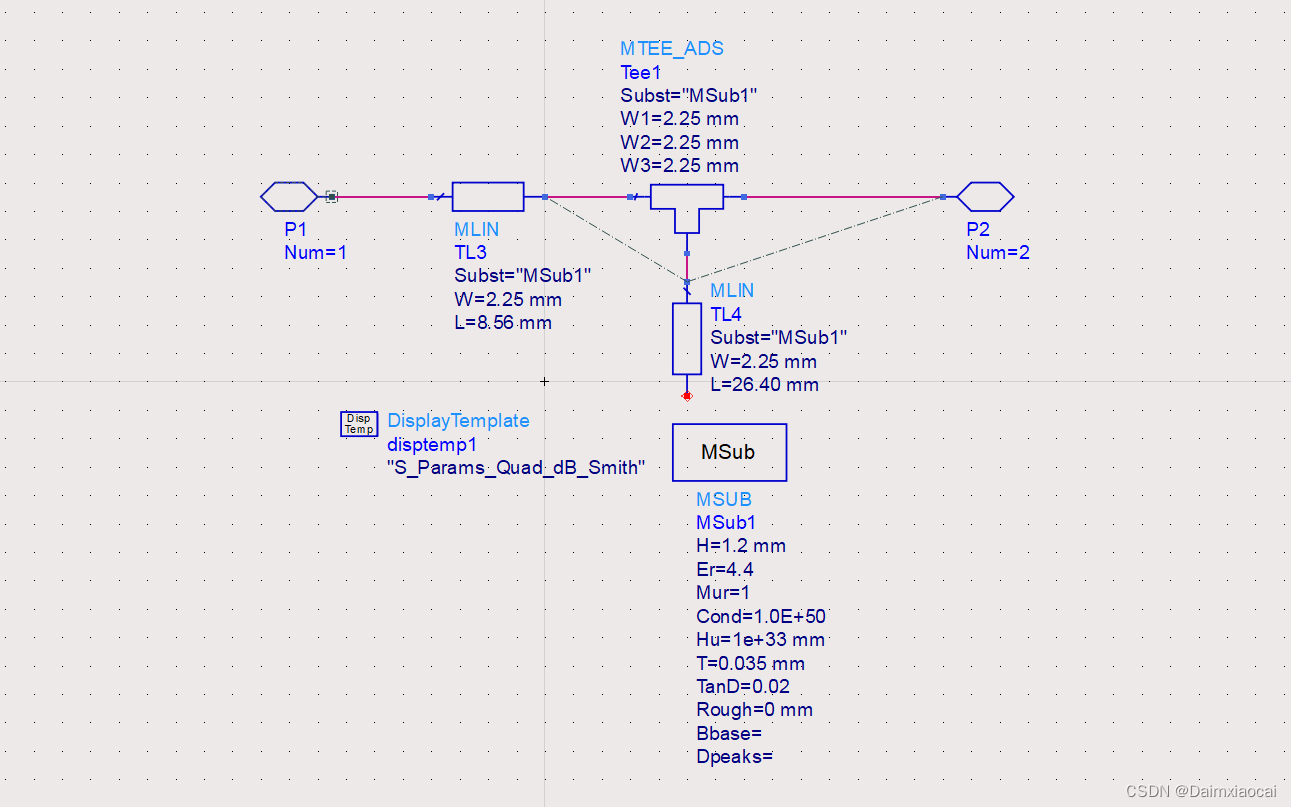

图2.3 最终原理图

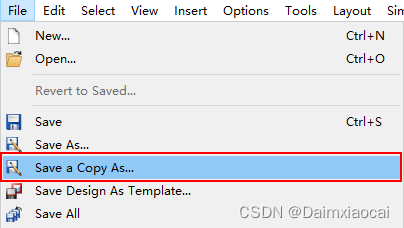

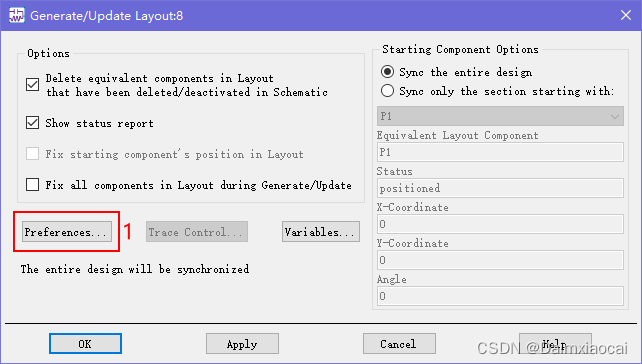

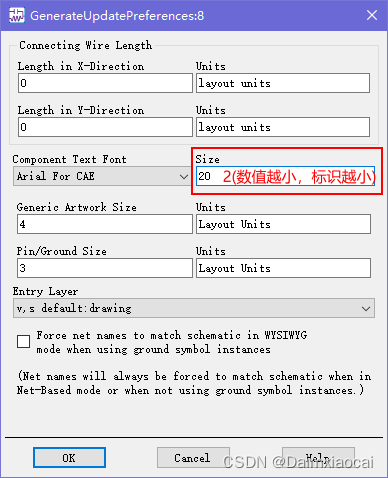

3.原理图中的虚线是已经生成版图的连接方式,要删除可以使用两种方法进行删除:(1)在Layout文件中删除全部版图后保存,之后重新保存原理图;(2)直接在新原理图中生成新版图(此处建议使用第一种方法,否则后面不能同时修改标识大小)。为了避免版图中标识过大,需要重新设计标识大小,具体步骤如图2.4所示,重新生成的版图如图2.5所示。

(a)

(b)

图2.4 减小标识

图2.5 最终版图

可以看到最终版图标识缩小,并且微带线没有出现重叠,至此,版图生成完毕。
