基于介电微纳结构生成矢量光场及涡旋光场---针对该论文进行记录

背景：首先使用硅圆柱体、二氧化硅基底构成微纳结构，圆柱体椭圆表面的长短轴是200-500nm级别的，高度h是850nm

理论：对于超表面微纳结构，常用的是传输相位和几何相位，共振相位这里没用到，也不讨论

1.传输和几何相位的解释理解

传输相位，常用的矩形柱和椭圆柱，对偏振有各向异性，也就是对xy偏振，各自有一个透射率和传输相位改变，也就是n_eff不一样导致的。硕士论文里使用的椭圆柱，对于一组dx和dy，也就是长短轴长度，对于xy偏振都有相应的新的一个n_eff。所以椭圆面的变化，会改变xy偏振的附加传输相位。基底上，阵列所有的柱体都相同的话，那么不同柱体长轴选择角度，会带来对应光场点的偏振变化，也就是矢量场(这里你可以这样理解，初始几何参数的选定已经决定了该处场点复振幅中相位的附加值——复振幅透过率，而几何的旋转，比如这里椭圆面长轴的旋转，这个的旋转角度只会影响偏振态，比如线偏振入射，被旋转角度影响成其它方向的线偏振)，纯x或纯y入射，可以激发出对应的正交场。这么说吧，线偏振入射，如果与长轴y或者短轴x平行，那么很简单，出射的光直接就由x或y的复振幅透过率附加影响，从而有了对应的传输相位。若线偏振方向与xy轴成一定夹角，则在xy轴各自有了偏振分量，那么这两个分量各自由复振幅透过率影响，这个由几何参数一开始就定死的透过率决定了两个分量之间的相位差，这个相位差决定了出射的光偏振态是否还是线偏又或者变成了圆偏振再或是椭圆偏振，所以啊，通过几何参数的设定，可以让超表面结构等效成波片，比如半波片只要让两个方向的复振幅透过率满足 $t_xe^{i\varphi _x}=-t_ye^{i\varphi _y}$ 相位差为 $\pi$ 。而几何的旋转角度 $\theta$ 影响的是分量的分配问题，这个只会影响最后出射偏振态的偏振方向，比如线偏振换了个角度偏振，椭圆偏振则换了长轴的方向？而圆偏振嘛，则有了几何相位的附加。从式子看， $tan2\alpha =\frac{2A_xA_y}{A_x ^2-A_y ^2}cos\Delta \varphi$ ，主轴与x轴的夹角 $\alpha$ 与两列分量的振幅AxAy( $\theta$ 决定)与相位差 $\Delta \varphi$ (几何参数的传输相位差）都有关系。所以对于线偏振光来说，几何的旋转角度不同无法带来相位的不同，只能通过改变不同的椭圆面参数来改变相应的传输相位，从而带来相位的不同。所以综上，附加几何相位只有圆偏振适用，线偏振只有附加传输相位，圆偏振改变附加相位有几何和传输两种方式，前者对应旋转角度，后者对应改变柱体的参数，在相同的柱体参数下，只有圆偏振入射才能定制每个波前点的相位不同。
传输相位，基于介质等效折射率理论，利用两种或多种介质(通常有一种是高折射率介质)在单元结构内的比例差。基于传播相位原理设计的超透镜，通常由各向同性的微纳米结构构成，具有高度对称的特点。因此赋有超透镜偏振不敏感性，即微纳米结构的相位响应与入射光的偏振类型无关，适用于大多数应用场景。
几何相位，只针对圆偏振光入射，才会在其激发的正交场上有两倍旋转角度的附加相位突变。指向角空间变化的矩形金属柱或其互补结构是构建几何相位型超构表面器件的典型单元结构，还有介电纳米椭圆柱阵列。
几何相位调控的优点在于它并不受材料色散、结构尺寸以及结构共振的影响。该相位调控机理仅适用于圆偏振入射光。

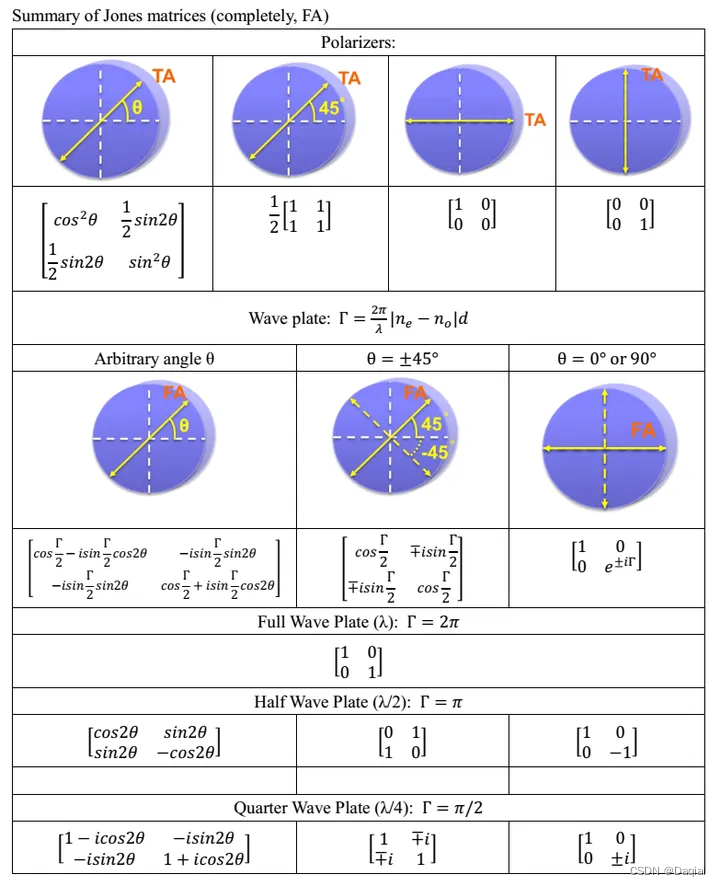

2.偏振态的琼斯矢量和偏振器件的琼斯矩阵

琼斯矢量与琼斯矩阵 - 知乎 (zhihu.com)

偏振光的偏振器件的矩阵表示 - 知乎 (zhihu.com)

3.琼斯矩阵方式来看看线偏振和圆偏振是否有几何相位

$\begin{bmatrix} E_{xout}\\E_{yout} \end{bmatrix}=J_\theta \begin{bmatrix} E_{xin}\\E_{yin} \end{bmatrix}$ ，出入射的电磁波可以由该方式的琼斯矩阵 $J_\theta$ 描述，假设两个轴各自的透射率复振幅为 $t_u=t_xe^{i\varphi _x}$ ， $t_v = t_ye^{i\varphi _y}$ ，几何旋转角度 $\theta$ ，那么

$J_\theta = \begin{pmatrix} cos\theta & -sin\theta \\ sin\theta & cos\theta \end{pmatrix}\begin{pmatrix} t_u &0 \\ 0& t_v \end{pmatrix}\begin{pmatrix} cos\theta & sin\theta \\ -sin\theta & cos\theta \end{pmatrix}$

$= \begin{bmatrix} t_ucos^2\theta +t_vsin^2\theta &(t_u-t_v)sin\theta cos\theta \\ (t_u-t_v)sin\theta cos\theta & t_usin^2\theta +t_vcos^2\theta \end{bmatrix}$

对于x偏振电磁波入射，对应输出的电磁波为：

$\begin{bmatrix} E_{xout}\\E_{yout} \end{bmatrix}=J_\theta\begin{bmatrix} 1\\ 0 \end{bmatrix}=\begin{bmatrix} t_ucos^2\theta +t_vsin^2\theta \\ (t_u-t_v)sin\theta cos\theta \end{bmatrix}$

对于圆偏振电磁波入射情况，经各向异性超构表面后的输出：

$\begin{bmatrix} E_{xout}\\E_{yout} \end{bmatrix}=\frac{J_\theta}{\sqrt{2}}\begin{bmatrix} 1\\ i\sigma \end{bmatrix}$

$=\frac{1}{\sqrt{2}}\begin{bmatrix} t_ucos^2\theta +t_vsin^2\theta &(t_u-t_v)sin\theta cos\theta \\ (t_u-t_v)sin\theta cos\theta & t_usin^2\theta +t_vcos^2\theta \end{bmatrix}\begin{bmatrix} 1\\ i\sigma \end{bmatrix}$

$=\frac{1}{2\sqrt{2}}\begin{pmatrix} (t_u+t_v)\begin{bmatrix} 1\\ i\sigma \end{bmatrix}+(t_u-t_v)e^{2i\sigma \theta }\begin{bmatrix} 1\\-i\sigma \end{bmatrix} \end{pmatrix}$

其中， $\sigma =\pm 1$ 对应右旋和左旋圆偏振态。左、右旋偏振光入射后，出射的光场中，除了主要偏振态外，还会生成正交偏振态，且是在正交偏振态上附加了 $2\sigma \theta$ 的几何相位。对于反射型的，只需要降复透射系数 $t_u$ 和 $t_v$ 替换成复反射系数 $r_u$ 和 $r_v$ 。

4.几何相位

1984年，英国Berry教授首次提出几何相位的概念。Berry研究发现，当一个绝热物理系统从初态沿着某一路径 (一定的参数空间或者态空间) 演变一个周期并回到初始状态时，其最终态与初始态并不等效，而需要增加一个额外的相位因子。该相位因子只与系统演变的几何路径相关，因此被称为几何相位。几何相位的利用最早出现在微波系统中。1956年，印度拉曼研究所Pancharatnam教授研究得电波在偏振态转化过程中会产生一个额外的相位。

为了便于理解，电磁波在超构表面中的传输过程和几何相位的产生可通过琼斯矩阵来描述：

$\begin{bmatrix} E_{xout}\\E_{yout} \end{bmatrix}=J_\theta \begin{bmatrix} E_{xin}\\E_{yin} \end{bmatrix}$

左右则分别表示出射电磁波与入射电磁波x偏振分量与y偏振分量， $J_\theta$ 就是琼斯矩阵。
