Inventor快速装配、配合之阵列装配法&模块化配合件

小虎就纳闷,一个没有快速装配方案的3D建模软件它能叫建模软件吗?刚刚我就学习到,Inventor的这个模块化配合件和阵列装配的方法,特此分享。

任务例子

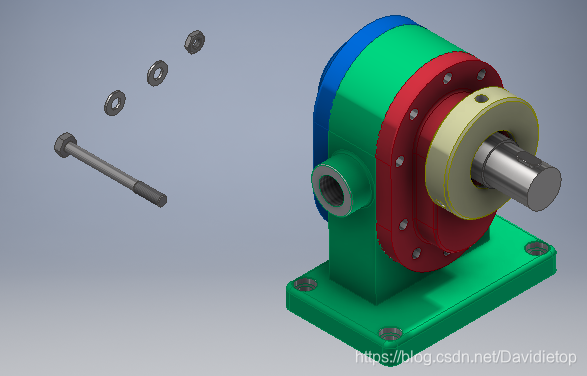

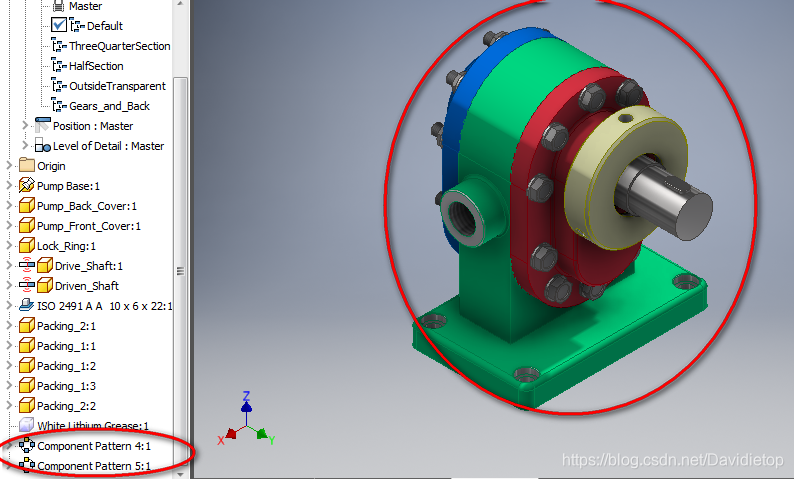

给这个减速箱的箱体盖加上螺纹紧固。
在这里插入图片描述

快速配合

配合件的模块化

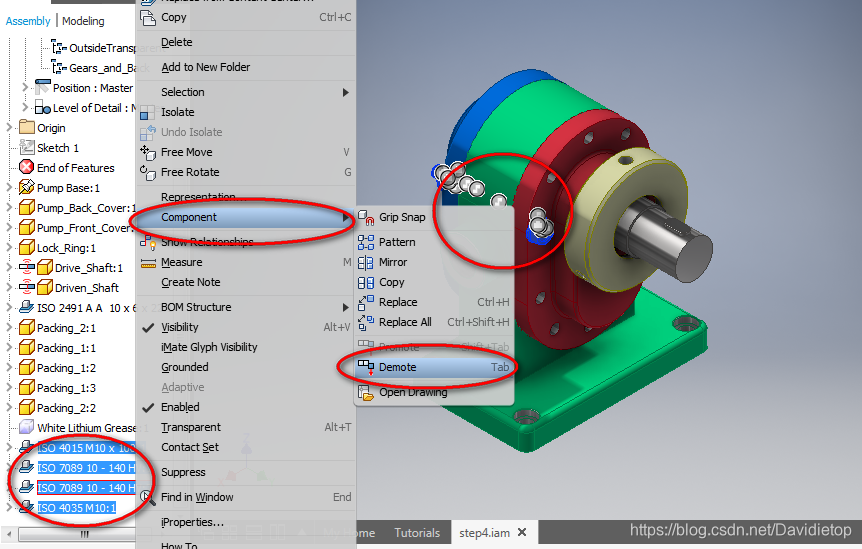

先把垫片、螺钉、螺母装配好,然后选中这些零件建立模块。
在这里插入图片描述

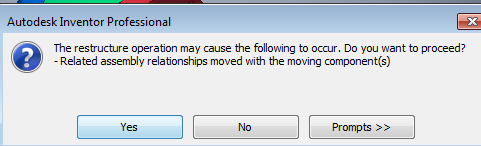

在这里插入图片描述

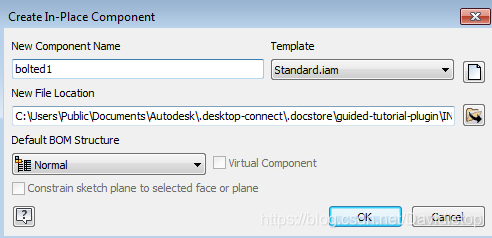

下面确定就好。

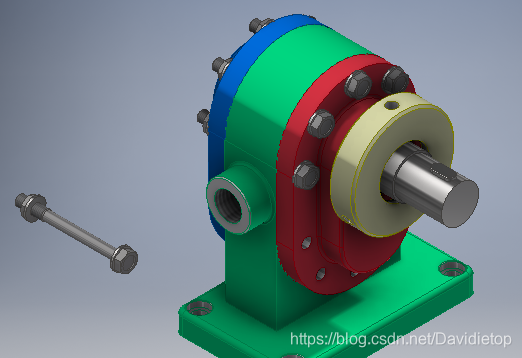

在这里插入图片描述

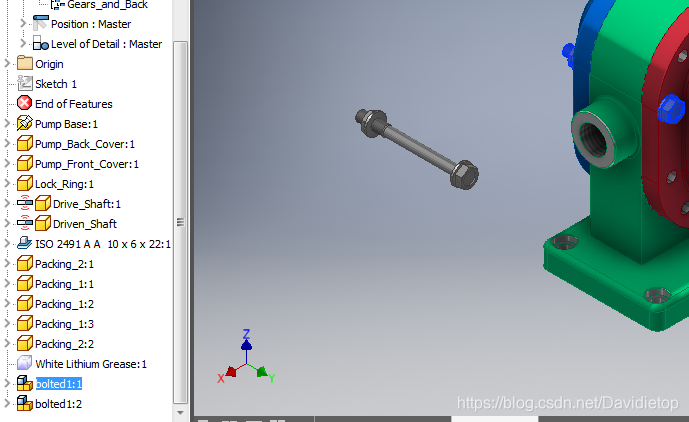

直接在零件栏拖动就可以复制这个模块。
在这里插入图片描述

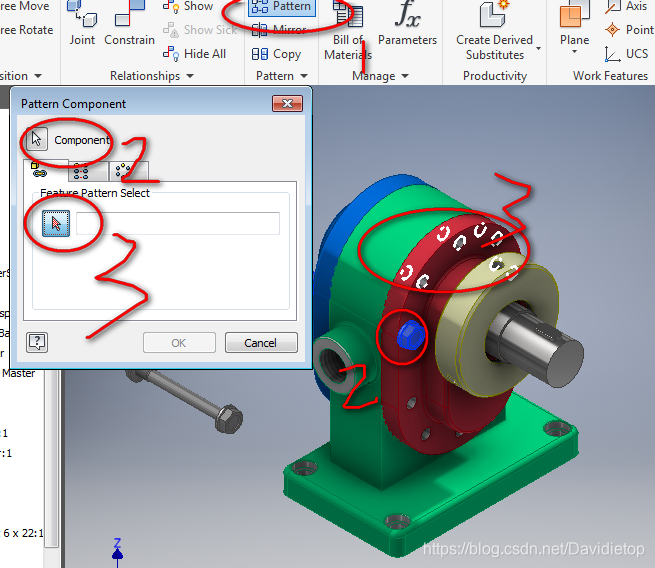

阵列配合

在这里插入图片描述
在这里插入图片描述
下面重复。
在这里插入图片描述

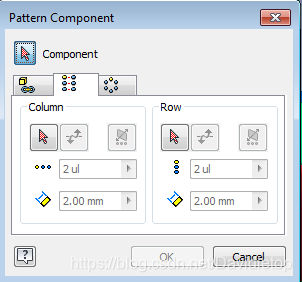

矩形阵列和圆形阵列

顾名思义,以上面的螺纹配合为例,沿着两条垂直向量可以确定矩形阵列的零件位置;如果你的孔围绕一个圆心,那么可以用圆形阵列。(小虎在inventor用过矩形阵列,圆形尚未用过,轻喷)
在这里插入图片描述

参考资料

Autodesk官方tutorial。
