一、PCB界面操作

阻焊层（紫色）：防止绿油覆盖

1、自定义PCB板形状

在板子下方点击KEEPOUT层。画线一个封闭区域， 然后在用鼠标选中这个KEEPOUT层的方框图。再点击design-> board shape -> define from selected objects。
按键X是左右对称。
在这里插入图片描述

2、设置原点、跳转元件

键盘e出菜单后选择。
在这里插入图片描述

3、添加4层板

PCB界面->设计->层叠管理器->右键添加两个负片层（改下名字）
添加正片层（signal）：走线相当于覆铜；
添加负片层（plane）：走线相当于去铜；
中间两层一层设置电气网络为GND，另一层设置成VCC，打个过孔，直接省的在表层连接VCC线了。
在这里插入图片描述

4、添加快捷键

ctrl+鼠标右键
在这里插入图片描述

5、选择器件

PCB界面空白区域按 s会出来菜单，选择区域框选就可以选择被覆盖的器件。
在这里插入图片描述

6、切换层显示

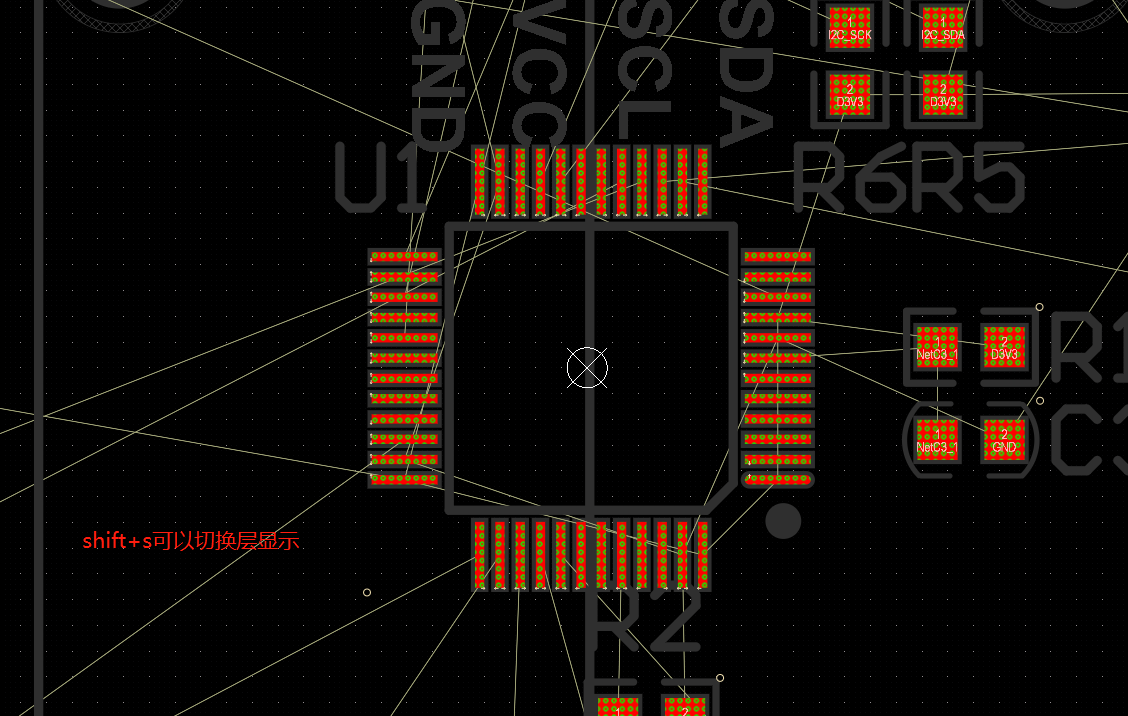

shift+s可以层显示，shift+R可以切换障碍物走线
在这里插入图片描述

7、从原理图跳转到对应的器件
  • T+C后选择一个器件，就会在PCB中高亮器件；
  • 先选择几个器件，然后T+S，就会跳转到对应的PCB器件上，方便的用于按模块布局。
  • 在这里插入图片描述
  • 隐藏gnd方便接线
    -在这里插入图片描述
8、规则
（1）间距规则

添加电源到一个类中，方便布线规则设定。
在这里插入图片描述

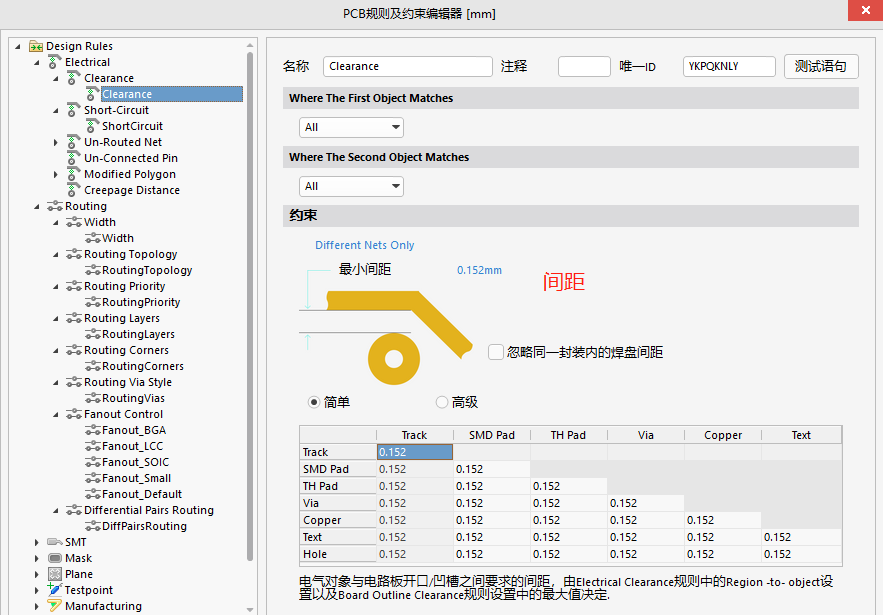

最小间距规则：大于6mil成本低
在这里插入图片描述

（2）线宽规则

最小线宽规则：大于6mil成本低
在这里插入图片描述
电源线宽单独设计规则，20mil过1A电流
在这里插入图片描述

（3）过孔规则

0.3mm（12mil）以上成本低。
过孔孔径直径=过孔孔径大小2 ± 2mil。
22=122-2。
信号线能少过孔就少过孔。
在这里插入图片描述

（4）覆铜规则

十字连接：不易快速散热，有益于手工焊接；
全连接：负载大电流使用。
无特殊需求，焊盘一般采用十字连接，过孔采用全连接（十字连接周边黑色为不敷铜，过孔多了避免打断周边铜皮）。
在这里插入图片描述

在这里插入图片描述

9、扇孔

四层板：

  • 布局完成后，开始连线，就近打孔，减少回流，短线直接连接上。

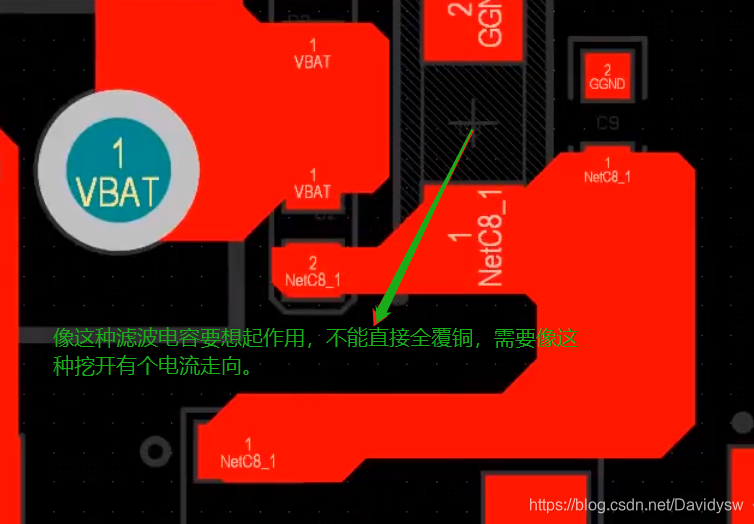

  • 像电源这些电流大的地方可直接敷铜（全连接），地之间连接可直接敷铜（敷铜后在铜皮上打过孔，4层板中间层有GND），过长的再连线。覆铜后检查一些尖锐多余铜皮挖掉，避免尖端放电。
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
10、丝印

丝印方向保持一致，一般不超过两个方向。

  • 走线按TAB键可快速设定线宽。尽量从焊盘中心出线，不要从顶角出线。
  • 按L按键可以开启关闭各层。
    统一修改丝印大小：可以右键PCB丝印，查找相似对象，选择字高一致的，确定后在右侧出现的菜单栏统一修改。
    在这里插入图片描述
11、PCB拼板

规则矩形使用V-Cut拼板，不规则弧形使用邮票孔拼板。

  • （1）新建一个PCB，放置->拼板阵列，双击阵列右侧出现菜单，添加需要拼板的PCB文件。
  • 在这里插入图片描述
12、DRC检测

设计完PCB，一定要进行DRC检测，能检测出一些不符合负责的设计，比如短路。

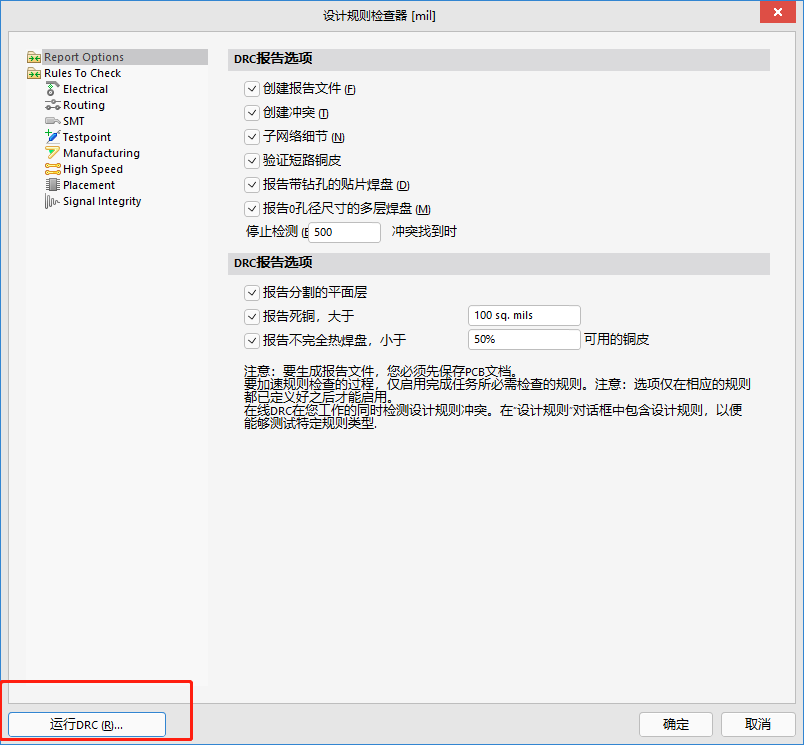

工具->设计规则检查->DRC运行
特别需要注意的是

  • 1、short短路问题；
  • 2、Un-Routed Net Constraint Violation，有网络之间没连接。
  • 3、Net Antennae Violation 网络连接违反
    在这里插入图片描述

二、PCB库

常用封装可以到IC封装网下载。

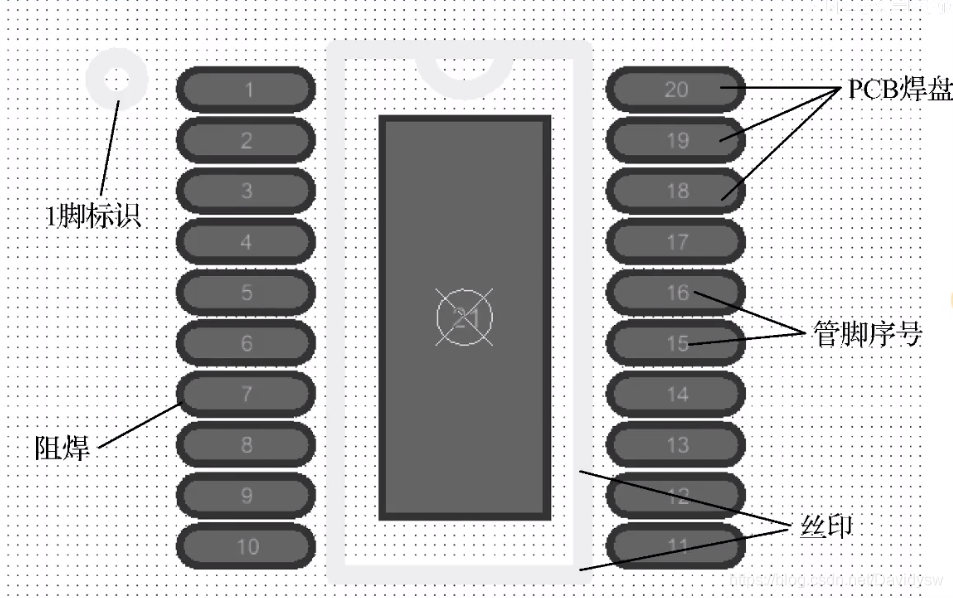

pcb封装：
在这里插入图片描述

三、PCB布局顺序

  • 先把机械需要固定的器件位置摆好
  • 再按照模块分开布局（T+S选择器件挪动到一块）
  • 按信号流向布局
  • 禁忌布线走直角

四、生产文件整理

1、装配图的输出

直接F->装配输出，或者F->智能PDF选项勾选后输出。
在这里插入图片描述

2、BOM文件的输出

在这里插入图片描述

3、GerBer文件、转孔文件、坐标文件、IPC网表的输出

GerBer文件：File->制造输出->GerberFiles
转孔文件：File->制造输出->NC Drill Files
坐标文件：File->装配输出->Generates pick and place files

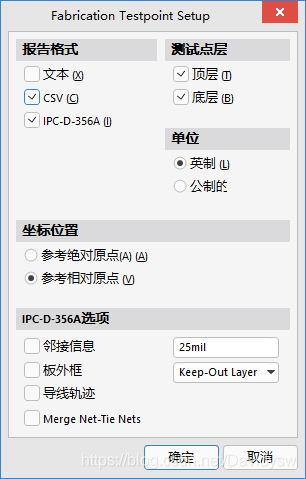

IPC网表(给板厂开短路的核对)：File->装配输出->Test Piont Report->IPC-D-356A
在这里插入图片描述
在这里插入图片描述
